    文章來源：湖南建工BIM中心

    當前，我國的BIM設計還處于初級階段，目前唯一具有法律效力的設計成果文件還是二維施工圖圖紙。三維模型的規范性會日益增強，對設計、施工的輔助、指導作用會越來越明顯。短期內，二維施工圖紙仍然必不可少，兩者相結合會起到更好的作用。因此，作為真正的設計人員來講，BIM設計完成的不僅是三維信息模型，而且必須還得作出更好的二維施工圖。

    無規矩不成方圓，標準化的重要性大家不難理解。二維施工圖時代，國家有國家標準、制圖規范，各設計院、企業也都有自己成熟的制圖標準。三維施工圖時代，目前缺少統一標準。完善企業的BIM標準，統一企業的項目樣板尤為重要。

    傳統的二維圖元的建筑設計方式，往往面臨著時間緊迫和各專業間交流協作缺失等諸多窘境。能夠更加快速高質量的完成設計顯得十分重要。基于Revit的建筑專業正向設計可以實現更高質量、更加精準的建筑設計。樣板的設置作為Revit建筑設計的基礎顯得尤為重要。

    基于Revit的建筑專業項目樣板設置分八步走：

        項目瀏覽器組織設置

        視圖樣板設置

        線樣式設置

        對象樣式設置

        尺寸及標注信息設置

        圖框設置

        族文件設置

        模型出圖設置

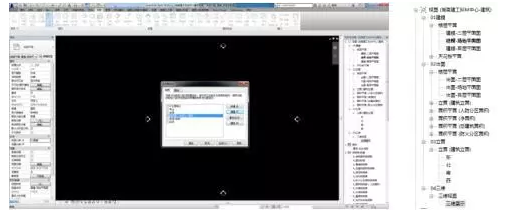

    1、項目瀏覽器組織設置

    設置內容：設置統一的建模、出圖、立面等視圖信息，規范項目實施標準。建模過程中一定要按照所屬平面進行操作。

    設置建議：平面設置分為建模、出圖、立面、三維。

    操作步驟：視圖-瀏覽器組織-規程-各建模平面。

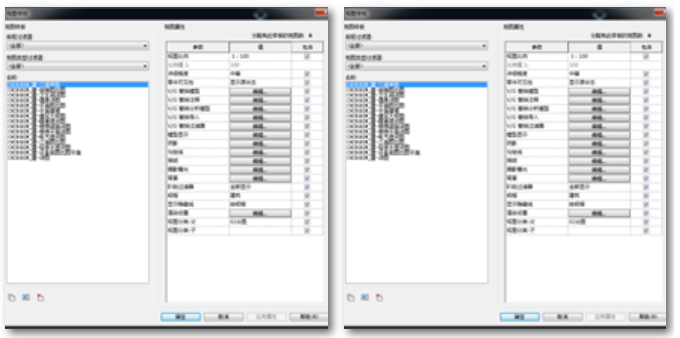

    2、視圖樣板設置

    設置內容：設置建模視圖的顯示樣式，用以輔助快速建模、規范出圖。

    設置建議：建模平面設置以輔助快速建模為主，各構件填充顏色宜有較大區分；出圖平面設置應基于自身企業出圖標準進行設置。

    操作步驟：視圖-視圖樣板-管理視圖樣板-替換模型/替換注釋/替換過濾器等。

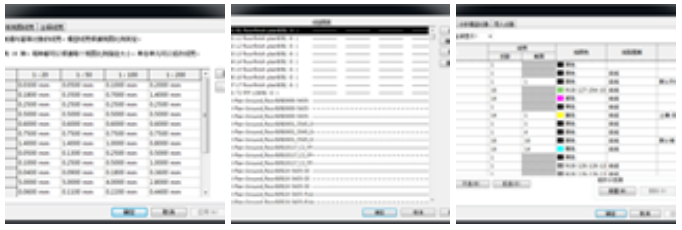

    3、線樣式設置

    設置內容：設置模型出圖線型、線寬、線圖案進行規范設置，以滿足設施出圖要求。

    設置建議：依據自身企業出圖規范進行設置。

    操作步驟：管理-其他設置-線樣式。

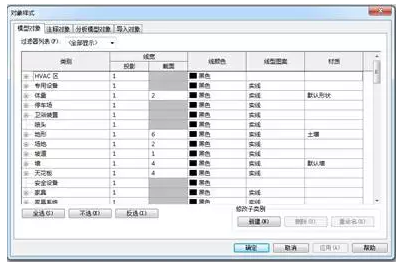

    4、對象樣式設置

    設置內容：設置各構件出圖時的平法表達，以滿足企業平面出圖規范。

    設置建議：依據自身企業規范要求進行設置。

    操作步驟：管理-對象樣式-線寬/線顏色/線型圖案/材質填充。

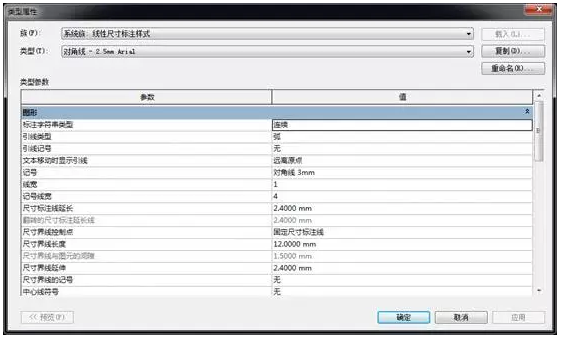

    5、尺寸及標注信息設置

    設置內容：對模型出圖過程中所做的尺寸標注進行規范設置。

    設置建議：依據自身企業規范要求進行設置。尤其要注意標注方向問題，復制類型過程中宜命名清楚。

    操作步驟：注釋-對齊-編輯類型。

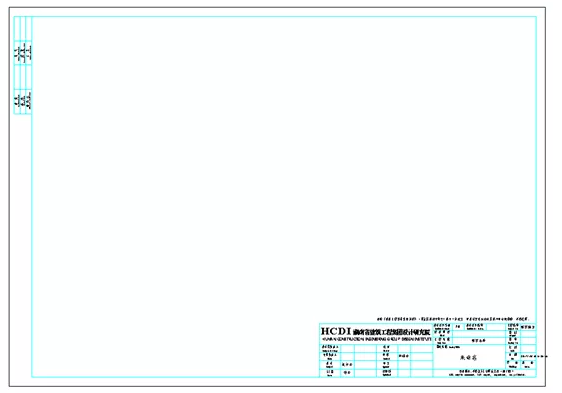

    6、圖框設置

    設置內容：設置出圖圖框信息，滿足設計出圖需求。

    設置建議：會簽欄設置應參數化可自由設置，所建圖框宜采用1:1的比例進行設置。

    操作步驟：新建族-圖框繪制-會簽欄設置-載入項目。

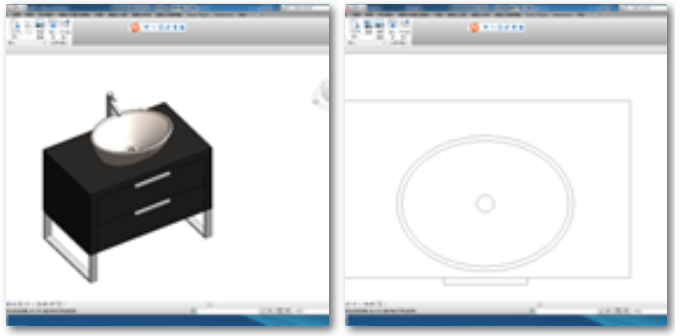

    7、族文件設置

    設置要點：構建項目蘇旭各類構件，以實現項目快速建模。

    設置建議：所載入族文件宜帶有平法表達，以滿足設計出圖需求。族文件所攜帶構件信息應完整。

    操作步驟：族-載入項目。

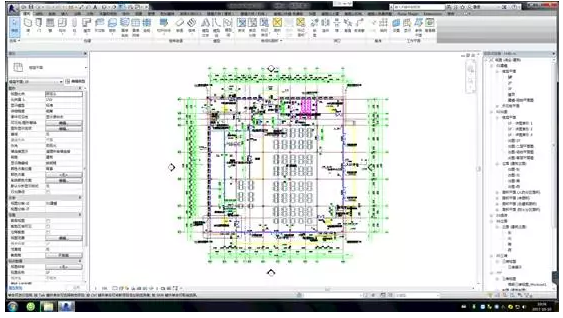

    8、模型出圖設置

    設置內容：設置出圖過程中的平法表達、圖例、圖紙命名等信息，以便滿足項目出圖需求。

    設置要點：各平法表達、圖例、圖紙命名等應符合出圖規范，嚴格按照企業標準進行設置。

    操作步驟：視圖-圖紙-編輯類型。

    結語

    項目樣板設置是實現Revit建筑專業正向設計的基礎，精細的項目樣板能夠快速輔助建模出圖，達到事倍功半的效果。目前，湖南建工BIM中心已針對建筑、結構、機電等專業建成完善的項目樣板庫，并在BIM設計咨詢項目中進行實踐應用，更快地推進了項目實施。

    基于Revit的建筑專業項目樣板設置，你get到了嗎？

    供稿：聶雷

    編輯：沈慧玲

    審核：周子能
