    文章來源：Revit MEP

    由于圖紙大多都是二維的表達方式，當管線比較密集特別是在上下疊加的時候，剖立面圖就變得必不可少了。但在Revit中往往到達不了我們CAD中的效果，包括標注、圖元的顯示、線型等等，還有標高表頭的顏色無論怎么改都是藍色的，估計超過90%以上的人為了這個問題都抓狂過，今天我們就來分享一下這方面的技巧。

    1.創建剖面

    使用視圖面板或者快速工具欄下的剖面功能創建剖面：

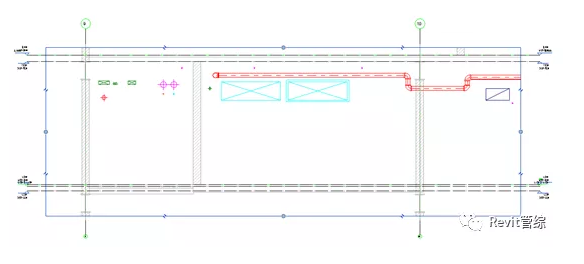

    在平面圖中繪制剖面標記并調整剖切框大小：

    雙擊或右鍵“轉到視圖”打開我們需要標記的剖面視圖：

    2.隱藏鏈接文件的注釋

    如果使用的鏈接結構模型的話，常常會發現有許多軸網和標高的標注重疊；

    這時可以在“視圖可見性”>“Revit鏈接”下修改鏈接文件的顯示樣式；

    點擊鏈接文件名稱后的“顯示設置”選擇“自定義”樣式：

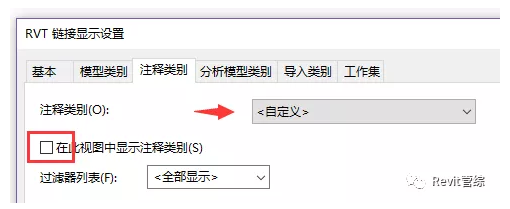

    注釋類別選擇“自定義”，取消勾選顯示注釋類別：

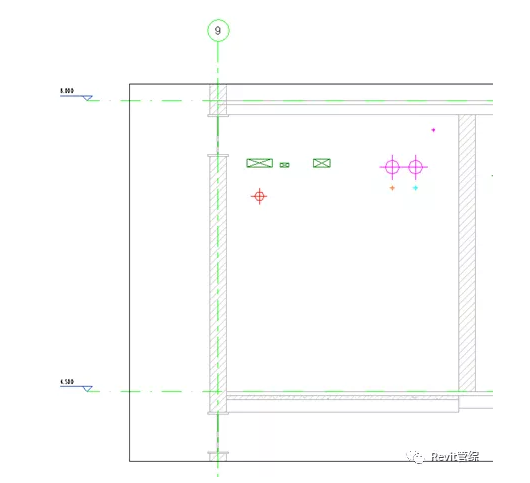

    這樣軸網和標高的標注就較為簡潔了：

    3.管道參數和間距標注

    使用對齊標注功能，進行間距標準：

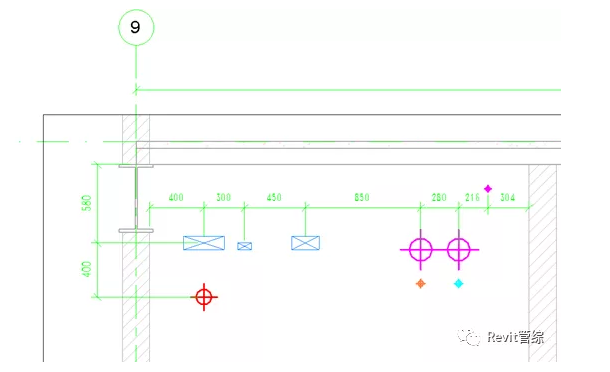

    依次對管線和構筑物邊界沿縱向和橫向間距進行標注；

    一般我們按中心線標注的話比較簡單，按Tab鍵進行捕捉即可。

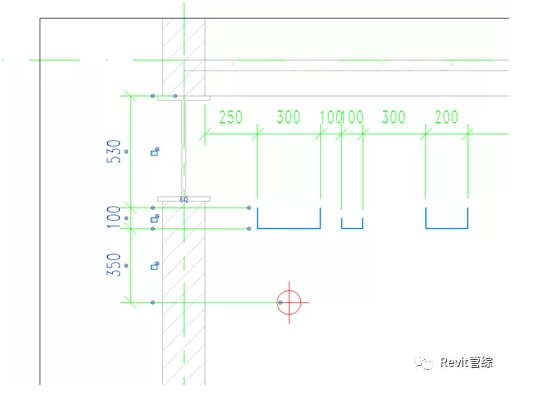

    隨著我們深化設計要求的逐漸提高以及更便于指導施工，很多時候我們也需要對管線頂?shù)缀蛡?cè)邊進行標注。

    不過我們發現即使是使用“tab”鍵不停切換也無法捕捉到管線的邊界，特別是圓形管道和橋架！

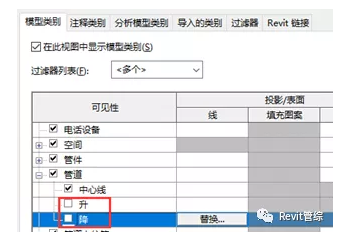

    其實這是因?yàn)楣芫€的截面被升降符號遮擋了，只要在可見性設置中將對應類別的風管、管道、橋架、線管的升降符號取消顯示就可以捕捉了。

    后期需要出圖時，待標注完成以后再顯示出來：

    此外不僅這個辦法可以用于標注，也可以非常方便地用于調整管道間距！

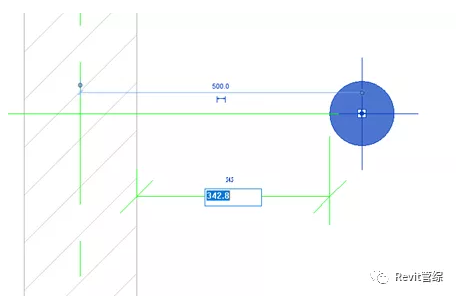

    只要選中管道以后，間距標注就變?yōu)榭删庉嫷牧恕?/p>

    這時我們發現標高標頭的顏色是藍色的，而且無論如何設置都是不會改變的！

    其實真正的原因是Revit的設計師為了表示標高已經關聯了平面視圖而做了高亮處理，但是卻忽略了用戶實際使用場景的需求，甚至連一些提示信息或者選項也沒有。

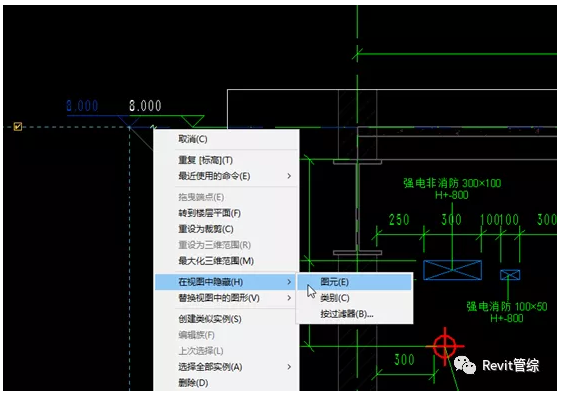

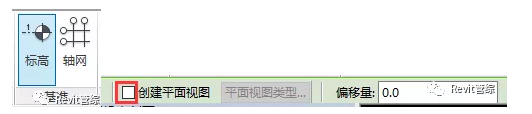

    我們需要使用“標高”功能，取消勾選“創建平面視圖”，再重新繪制一個標高，然后把原標高在剖立面圖中隱藏就可以了。

    最后再根據我們之前的教程，加上管線的尺寸、標高、系統等標注剖面圖即可！

    Revit中這樣不太專業和非人性化的問題還有很多，這也是一些大型軟件公司容易忽視的問題，軟件研發人員要做好一款產品并不容易，必須站在用戶的角度多去使用、體驗軟件才行，當然更重要的還是需要秉持行業的專業性和深度，把每一個功能都做到能夠落地應用。
