在巖土工程勘察領域,基于參數化的巖土工程建模十分困難,需要通過Revit二次開發來開發相應的插件來快速的建立三維地層模型。Revit對于復雜的幾何體的建模能力其實是很強的，下面來介紹一下，三維地層的生成。
01、建立地層數據
1）鉆孔數據預處理
2）建立表面基準三角網
3）將數據寫入txt
02、導入Revit插件
根據導入的地層坐標數據文件，利用平面Delaunay三角化算法，建立表面三角網。由于該三角網作為生成三維地層的基準面，稱為表面基準三角網。由于所有鉆孔中的地層層序完全相同，所以由表面基準三角網開始，采用自上而下將三角面片延伸成三棱柱的方法，就可以建立整個三維地層。通過Revit中相應API就能將地層三維模型建立出來。
如下圖：

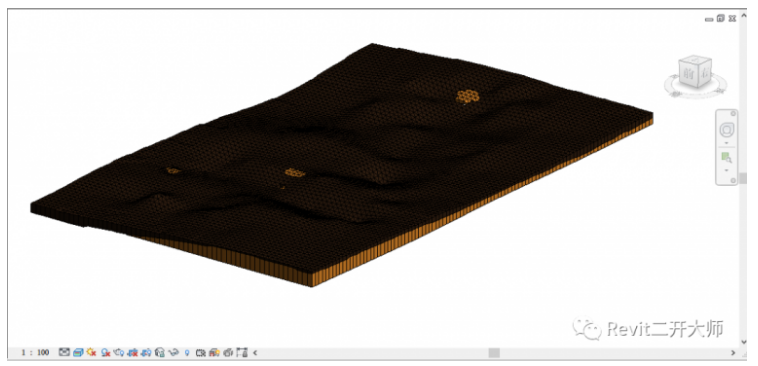

整體地層

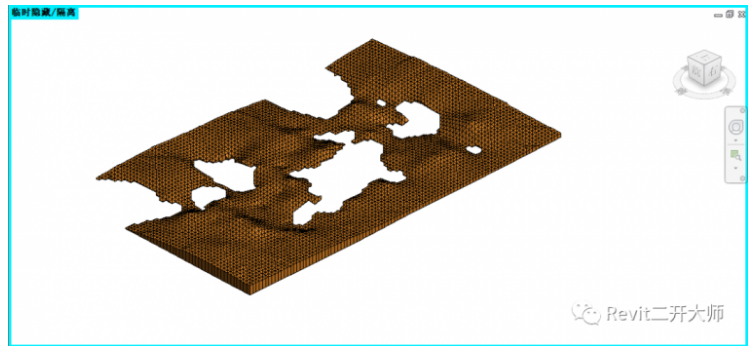

第一層

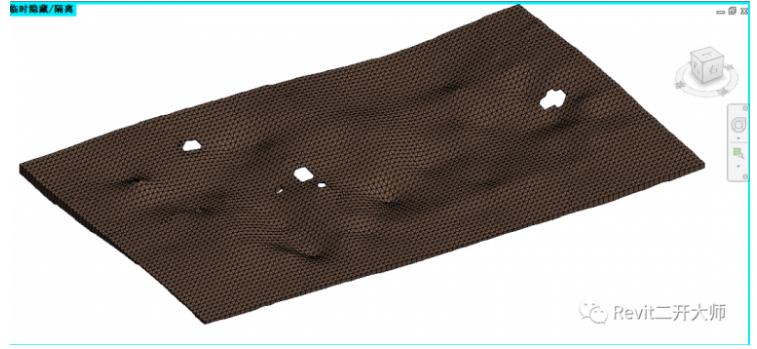

第二層
由于Revit中生成的三維實體是通過三菱柱組合而生成的，生成的實體美觀程度不夠。但這是Revit目前能做到的比較好的效果了。
來源：Revit二開大師
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
