今天我們來看一下有關放樣的一個族，什么是放樣呢？

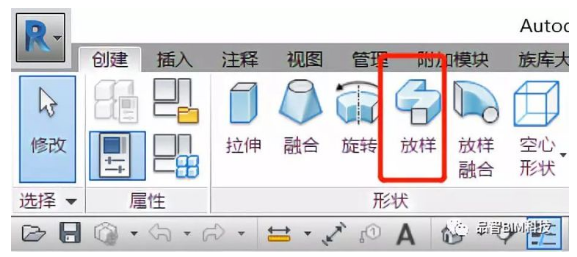

在Revit中我們需要創建一個等截面的線性模型，我們就可以使用放樣這個功能，放樣主要分為兩步操作，一繪制放樣的路徑，二繪制構件截面輪廓讓然我們還可以理解為剖面輪廓。

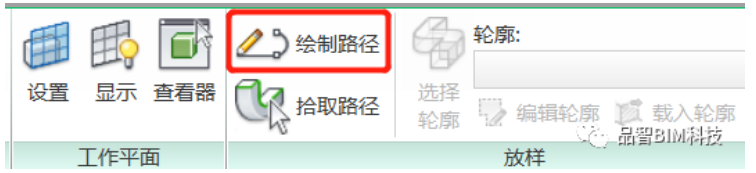

路徑的繪制大提分兩種：繪制路徑、拾取路徑

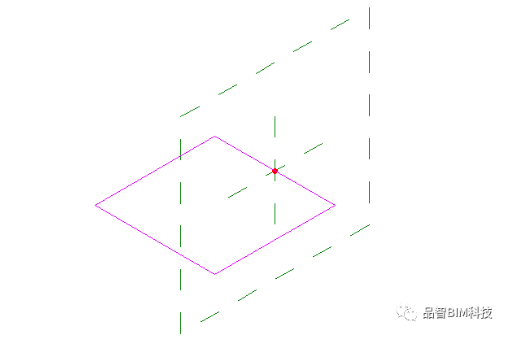

路徑的繪制：我們只能在二維視圖中繪制，也就是大家所了解的平面視圖和立面視圖，包括咱們自己定義的參照平面。

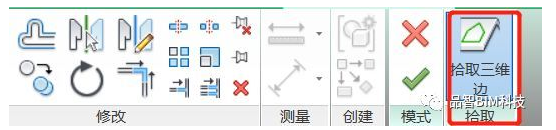

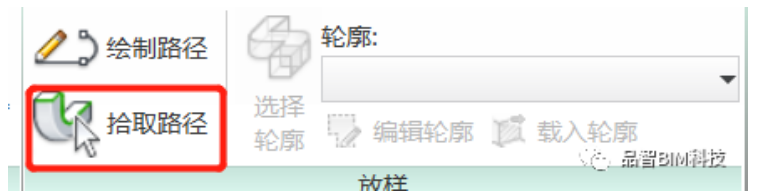

拾取路徑：是通過拾取已有構件的邊生成路徑，拾取路徑可以拾取空間路徑，也就是說路徑的線條可以存在于三個不同的面。

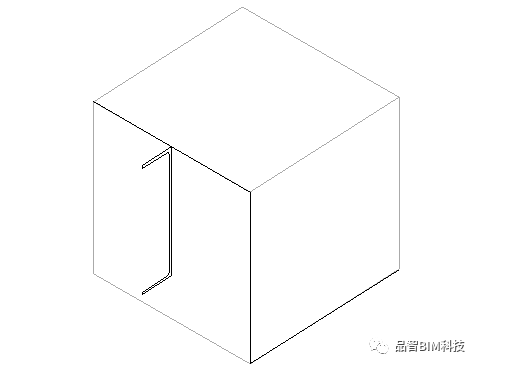

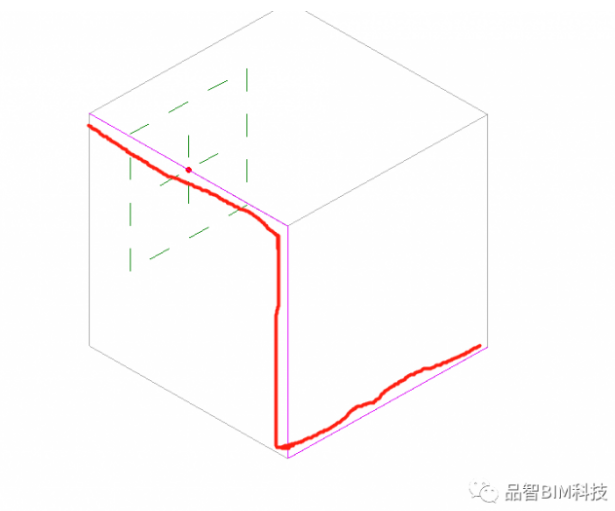

這就是一個三維空間的路徑
輪廓確定的方法也分為兩種：編輯輪廓（繪制輪廓邊線）載入輪廓。

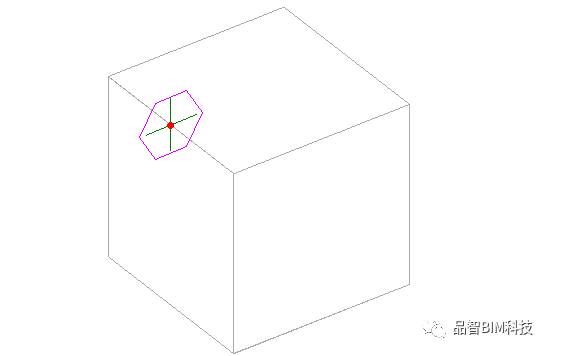

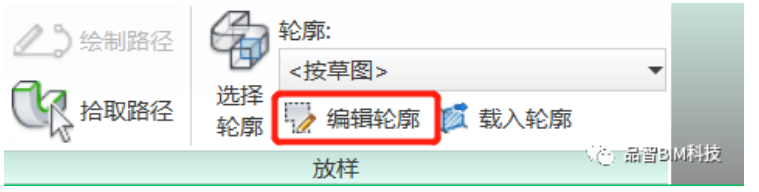

編輯輪廓：選擇編輯輪廓后可以自由繪制構件截面輪廓線。

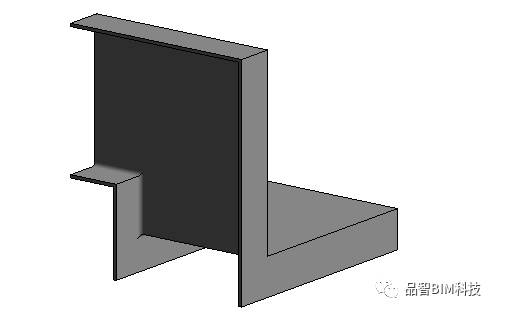

完成后如下圖，這就是一個通過編輯輪廓繪制的三維模型。
載入輪廓：載入輪廓就是將已有的或者新建的輪廓族載入到軟件中放樣實現三維建模的方法。

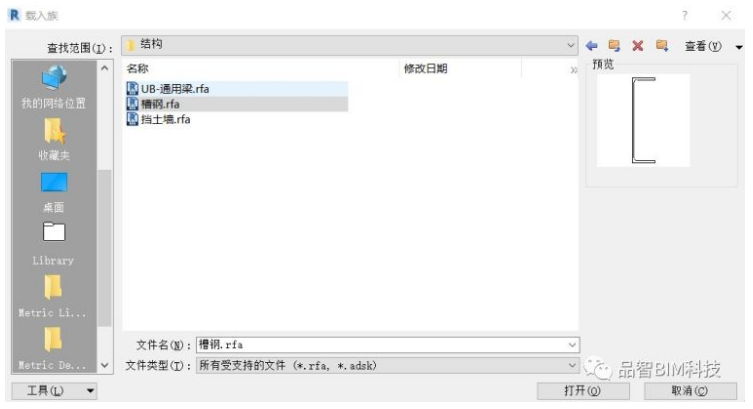

下圖是選擇了一個槽鋼輪廓

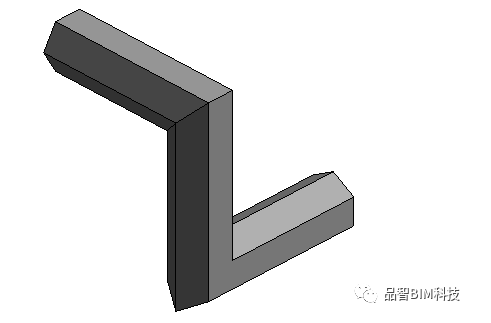

完成后就是下圖
載入輪廓的方式定義三維模型需要我們提前做好放樣構件的截面輪廓族才可以使用這個功能，這就當我們后邊要給大家講的嵌套族。
放樣其實在我們實際建模當中可以定義很多構件，例如：室外的散水、泛水、壓頂、腰線、窗框窗套等，凡是線性的等截面構件都可以用放樣這個功能。
下面是一個使用放樣功能定義的柱頂?shù)难b飾條看看你會不會做。
