當視圖太大以至于無法打印在一張圖紙上時，您可以為該視圖創建多個圖紙，將該視圖分割為多個部分，并在每個圖紙上顯示一個部分。
當某個視圖對于一個圖紙來說太高或太寬，而您希望在同一個圖紙上逐個顯示視圖的各個部分時，也可以使用這種技術。
要解決這些問題，請按以下操作使用相關視圖。

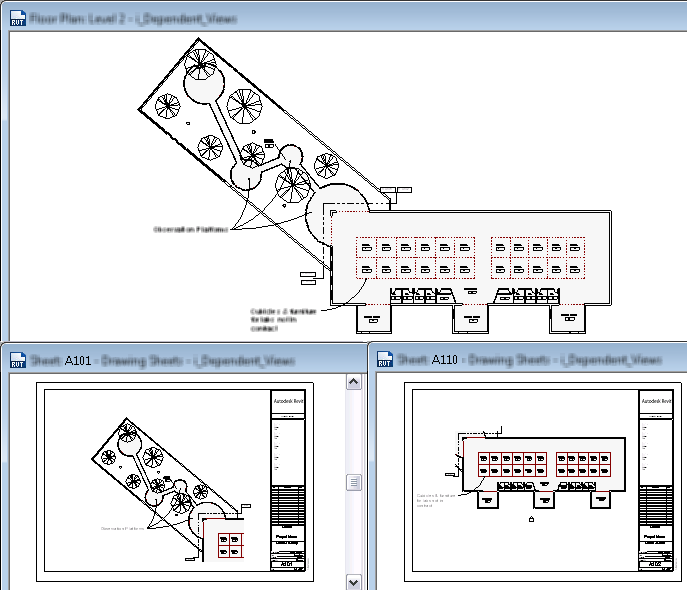

跨多個圖紙分割視圖
在項目中，創建和準備要分割為多個部分的視圖。
添加所有注釋、詳圖、尺寸標注和其他所需信息。
創建相關視圖。
請參見創建相關視圖。
在每個相關視圖中，使用裁剪區域顯示要在該視圖中顯示的模型的部分和要包含的注釋。 如果有任何不需要的注釋或模型圖元顯示在相關視圖中，請在該圖元上單擊鼠標右鍵，然后單擊“在視圖中隱藏”
“圖元”。在主視圖中，添加拼接線以指示分割視圖的位置。
創建要在其上放置相關視圖的圖紙。
將相關視圖添加到它們各自的圖紙中。
（可選）將視圖參照添加到主視圖中。
視圖參照指示在哪個圖紙上顯示各個相關視圖。
