添加尺寸標注和文字注釋，平移視口或更改視圖比例以滿足項目需求。
打開圖紙。
在繪圖區域中，選擇圖紙上的一個視圖。
提示： 如果圖紙上的視圖重疊，請按 Tab 鍵，直到合適的視圖高亮顯示。 觀察狀態欄，了解視口的說明。
單擊“修改 | 視口”選項卡
“視口”面板
“激活視圖”。Revit 以半色調顯示圖紙標題欄及其內容。通常僅顯示活動視圖的內容。 現在可以根據需要編輯該視圖。可以放大繪圖區域，以更加清晰地觀看圖元。
注： 雙擊圖紙上的視口也可以激活視圖，具體取決于在“選項”中為“圖紙上的視圖/明細表”指定的雙擊動作。請參見用戶界面選項。
根據需要修改視圖。
添加尺寸標注。 請參見關于永久性尺寸標注。
添加文字注釋。 請參見添加文字注釋。
調整視圖的裁剪。請參見裁剪視圖。
在視圖的視口內平移視圖，一邊僅視圖的一部分在圖紙上可見。 視圖的裁剪區域不會移動。 在激活的視圖上單擊鼠標右鍵，并單擊“平移活動視圖”。 拖曳光標以平移視圖。

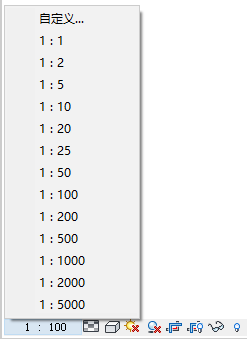

修改視圖的比例。在視圖控制欄上，選擇所需的比例作為“比例”。
要取消激活圖紙上的視圖，請雙擊視圖外部，或者單擊鼠標右鍵，然后單擊“取消激活視圖”。
例如，可以執行下列操作：
