問題提出：有些時候我們在繪制的時候會有一些如（圖-1）所示的小問題，不是連不上就是露出來的梁形狀不規則，對于這種情況我們應該如何處理呢？
圖-1
可以用基于線的梁來解決這個問題：

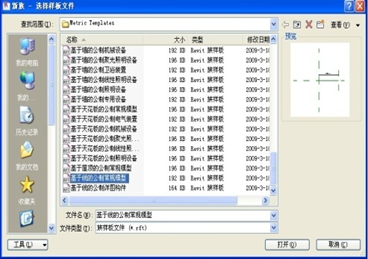

(1)打開新建族選項，選擇如（圖-2）所示基于線的公制常規模型族樣板文件；
圖-2
(2)打開基于線的常規模型后，我們使用實心放樣命令先繪制出它的路徑如（圖-3）所示。
圖-3

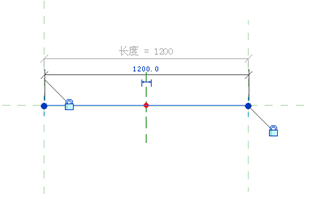

(3) 如（圖-4）所示：，路徑的兩端分別跟兩邊參照平面鎖定，完成路徑。
圖-4

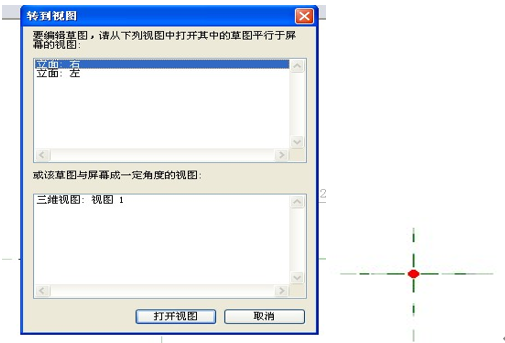

(4)單擊“編輯輪廓”，會彈出“轉到視圖”對話框如（圖-5）所示，我們可以根據自己的習慣選擇左或者右視圖，這里我們進入左視圖。
圖-5

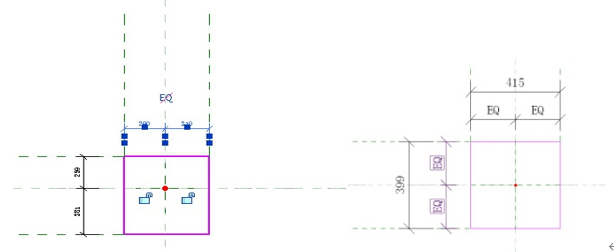

(5)如（圖-6）所示，在左視圖中我們繪制了一個矩形線框，并在兩個邊繪制參照平面，之后使用“標注”“EQ平分”“對齊”等命令完成圖中內容。
圖-6

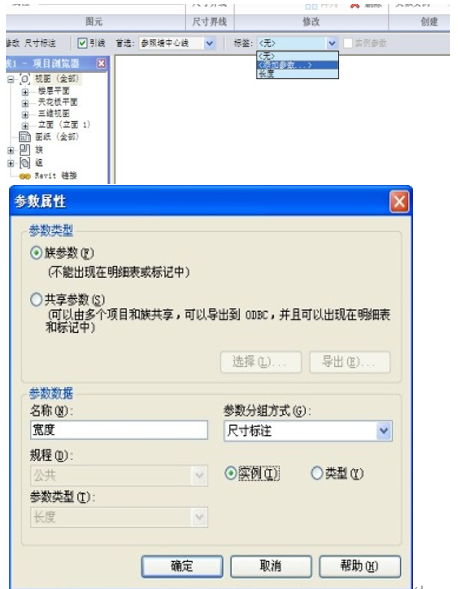

(6)如（圖-7）所示選擇標注，在標簽的下拉列表中選擇添加參數。進入到“參數屬性”對話框中，在“名稱”中輸入“寬度”，“參數分組方式”選擇尺寸標注，選取“實例”。
圖-7

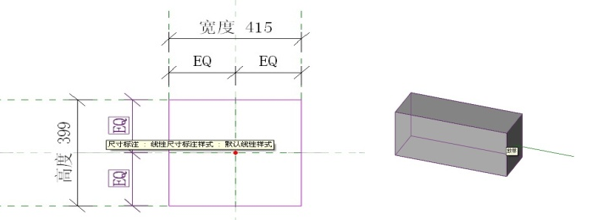

(7)這就給基于線的梁添加了一個可調的寬度參數，同樣方法給梁的輪廓添加個高度參數，完成輪廓，完成放樣最終結果如（圖-8）所示。
圖-8
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
