文章來源：星城咨詢
在搭建項目模型過程中，需要對各專業進行識別、區分以及控制各專業圖元可見性等，好的過濾器使用習慣將會帶給我們更高的工作效率、更好的軟件體驗。你知道設置過濾器的方法有哪些？下面我們就一起來學習設置Revit過濾器的幾種常見方法。
一、規則過濾器-系統類型過濾
點擊屬性面板中的“可見性”或者使用快捷鍵“vv”打開可見性面板，過濾器命令下編輯新建，新建過濾器，勾選類別，然后根據系統類型進行過濾（如圖1~2所示）。

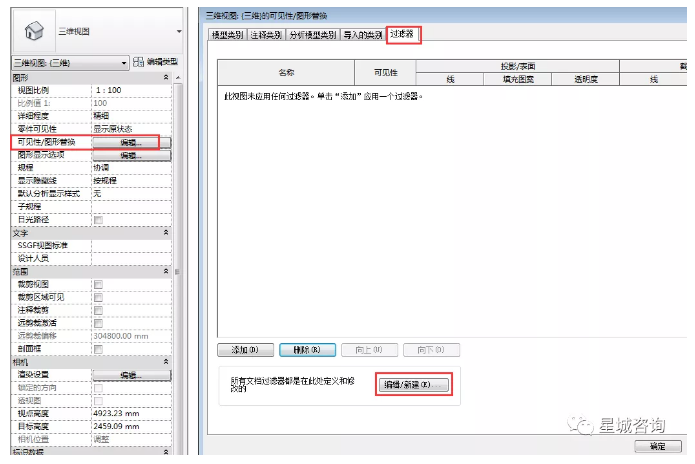

圖1可見性面板
圖2系統類型過濾
二、規則過濾器-管徑過濾
有時機電系統較多、較復雜，需要隱藏一些小管徑的管道，這時就可以通過過濾器來實現，在過濾規則中設置好需要過濾的尺寸即可（如圖3所示）。
圖3管徑過濾
三、規則過濾器-類型名稱過濾
在Revit中是沒有橋架系統的，然而我們又需要對橋架進行系統的分類配色，這時就可以通過類型名稱來進行過濾（如圖4所示）。

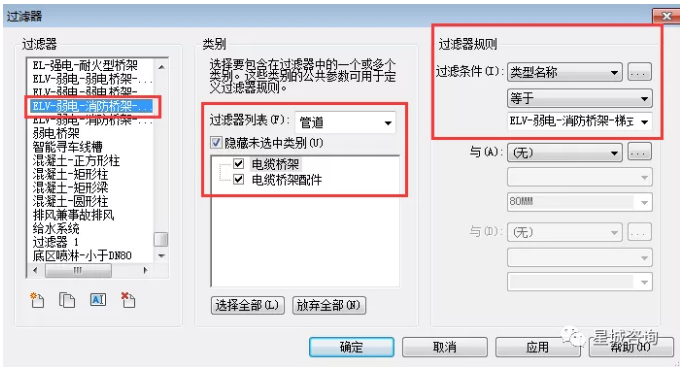

圖4類型名稱過濾
四、規則過濾器-標高過濾
首先編輯新建一個過濾器，命名為需要過濾的樓層及圖元，如“一層設備”，其次勾選相對應的類別，最后過濾規則設置為“標高等于1F”（如圖5所示）。

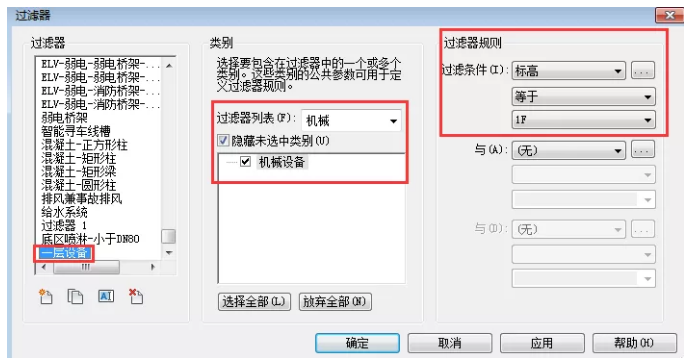

圖5標高過濾
五、規則過濾器-樓層過濾
管道的分層過濾，可以通過樓層過濾的方式來實現。新建過濾器，命名為“1F-管道系統”，勾選類別，點擊過濾條件后面的按鈕，添加項目參數，選中參數類型，對參數數據進行設置，勾選類別，點擊確定，過濾規則為樓層過濾等于1F（如圖6~8所示）。

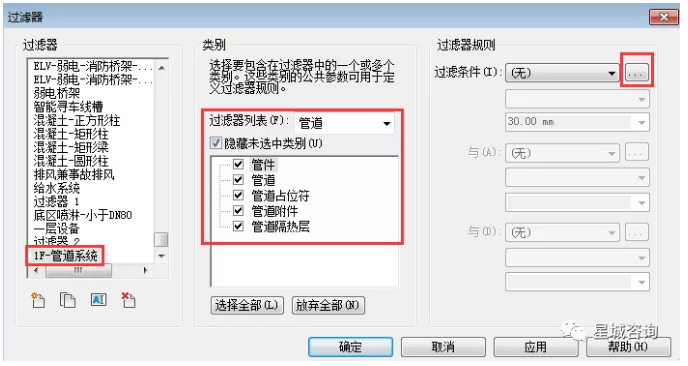

圖6新建過濾器

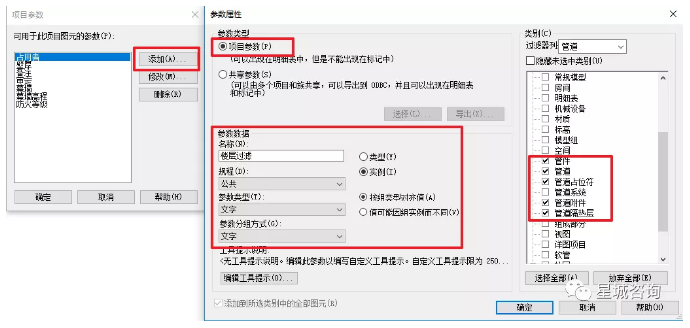

圖7項目參數

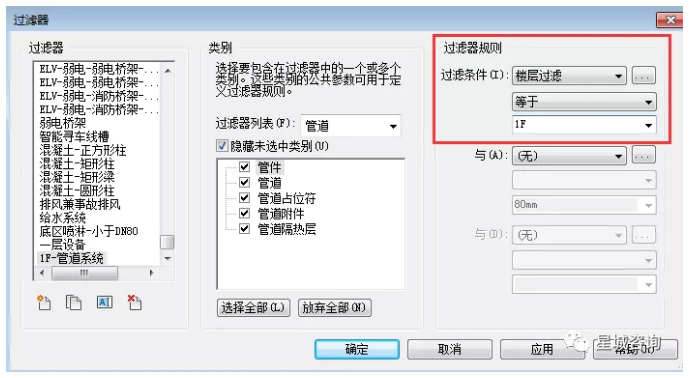

圖8樓層過濾
六、選擇過濾器-選擇集過濾
對于部分區域圖元的管理及可見性設置等，可采用選擇集過濾，主要有兩種設置方法。
方法一：點擊管理選項下的編輯按鈕，新建過濾器，選中“選擇”按鈕，點擊確定，選擇圖元，選中部分為灰色顯示，完成選擇（如圖9~11所示）。
圖9選擇面板

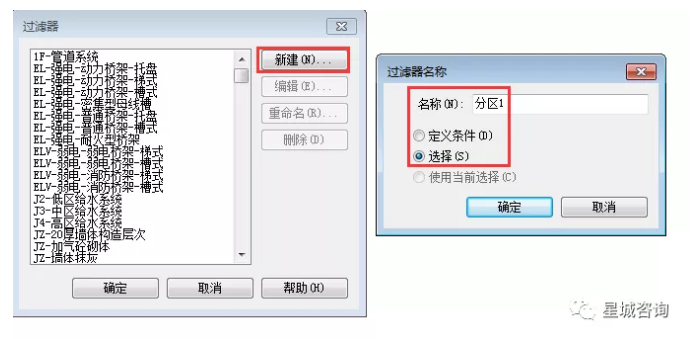

圖10過濾器設置
圖11選擇圖元
方法二：選中圖元狀態下，點擊選擇面板下的保存，命名選擇的內容，確定（如圖12~13所示）。

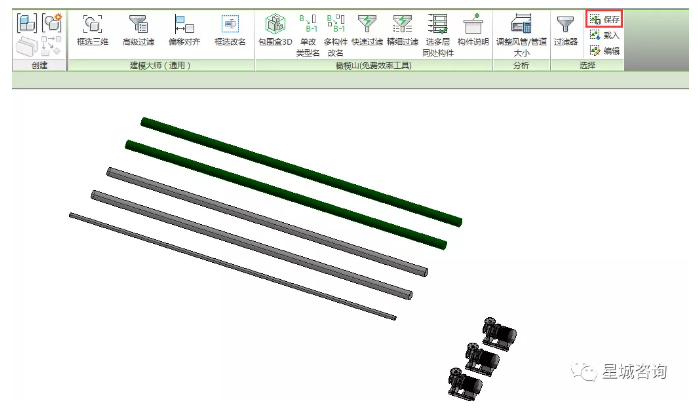

圖12選擇圖元(保存)
圖13保存選擇
最后打開可見性面板，過濾器選項下添加設置好的過濾器，就可以進行線型顏色的統一設置及管理（如圖14所示）。

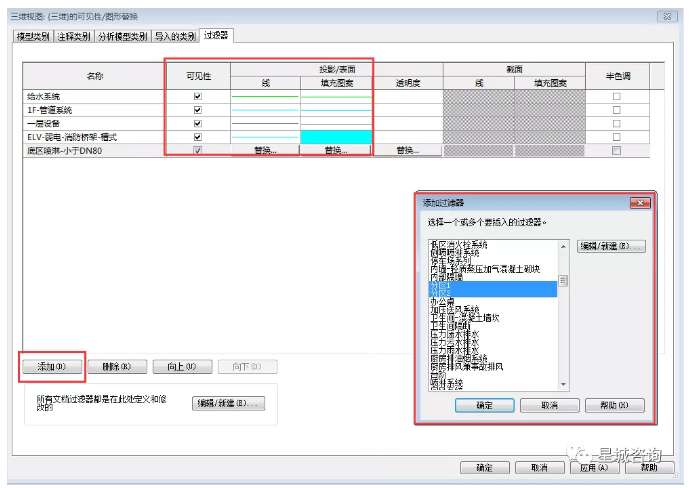

圖14“添加”過濾器
