解決問題前，首先要知道三維視圖中鋼筋的顯示模式。

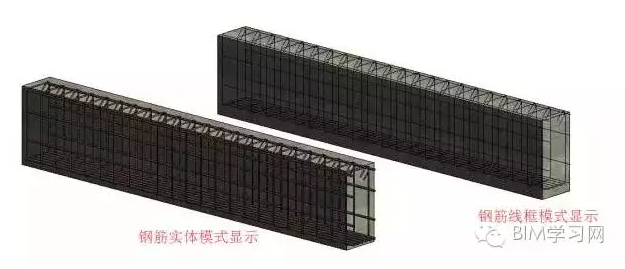

三維視圖中鋼筋兩種不同的顯示模式：

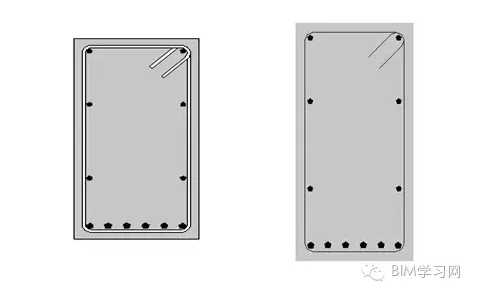

剖面視圖中鋼筋兩種不同顯示模式：
如何顯示結構中鋼筋的實體模型技巧簡析：
1.在剖面視圖中顯示鋼筋實體模式：
只需要在詳細程度中將其設置為精細顯示模式便可
2.在三維視圖中顯示鋼筋實體模式：

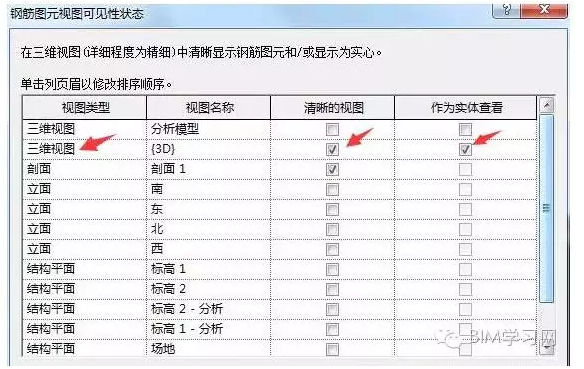

首先切換到三維視圖，并選中相應鋼筋;然后在屬性欄中選擇圖形可見性狀態，單擊編輯打開鋼筋圖元視圖可見性狀態顯示欄，并勾選下圖命令。
單擊確定完成編輯。
注：
選中“清晰的視圖”的意義：
1.選中“清晰的視圖”后，無論采用何種視覺樣式，該視圖參數都會顯示選定的鋼筋。即鋼筋不會被其他圖元遮擋，而是顯示在所有遮擋圖元的前面。
2.被剖切面剖切的鋼筋圖元始終可見。該設置對這些鋼筋實例的可見性是沒有任何影響。
3.在不選中該參數時，軟件將在除“線框”外的所有“視覺樣式”視圖中隱藏鋼筋。
選中“實體視圖”的意義：
1.在將視圖的詳細程度設置為精細時，該參數將在其實際體積表示符號中顯示鋼筋。
2.該視圖參數僅適用于三維視圖。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
