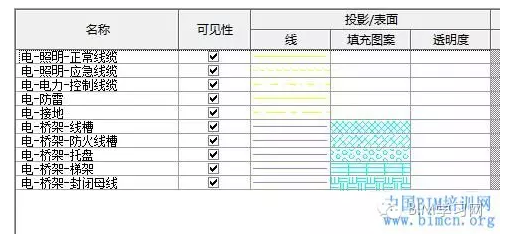

首先，在MEP中電氣專業的橋架、線管和導線均沒有如風管和管道類似的系統的設定。那么橋架和線管我們可以通過“類型名稱”參數來定義各種分類的橋架和線管。并分別創建過濾器來進行線寬、顏色、線型和填充的定義。具體方法這里就不累述了，可以參見壇內各大俠所發的有關過濾器的帖子。
同樣，導線也可以使用此種方法，這里小Z給大家一個提示是：在項目瀏覽器中“導線”的類別下所列出的并不是導線的類型名稱，而是其記號。

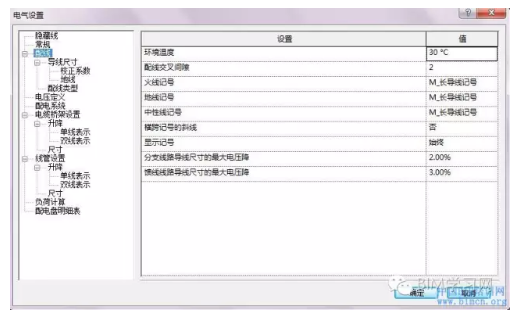

在管理面板的電氣設置中可設置導線的火線、地線和中性線記號。
雖然我們可以通過導線的類型屬性面板直接復制來進行新類型名稱的導線的創建，但如果我們需要?jiǎng)h除某名稱的導線依然是需要找到導線的類型設置位置的。

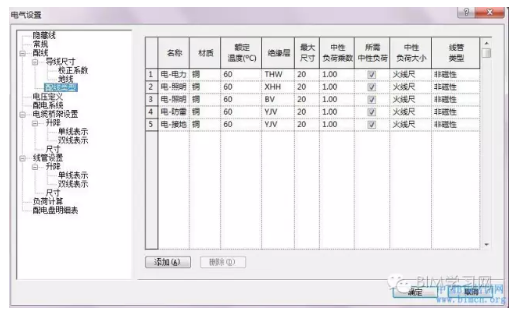

其實，導線的類型設置是在管理面板的電氣設置面板中的，也就是上圖那個面板，我們選中“配線類型”后即可看到當前的所有導線類型，并進行添加和刪除操作。
