在Revit中，同一個視圖中一般采用同一個視圖范圍，實際上，在同一個視圖中是可以設置多個視圖范圍，下面就如何實現在同一個視圖窗口中設置不同的視圖范圍進行簡單的介紹。
在同一層中，可能會遇到降板或者夾層這種情況，于是這些區域的模型信息可以通過不同的視圖范圍在同一個視圖中進行隱藏和區分。

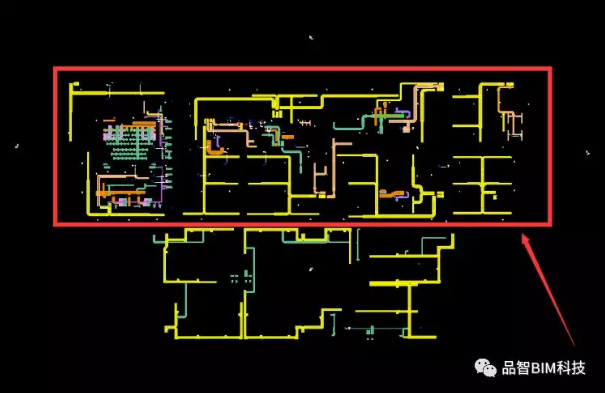

1.如圖所示，在同一個視圖窗口中，紅色框選區域為地下一層，而下方未框選區域為地下一層與地下二層的夾層。
2.此時想要將上圖中的紅色框選區域隱藏，在同一個視圖高度下，除了直接選中通過快捷鍵“hh”臨時隱藏，更好的辦法是通過“視圖范圍”來進行隱藏。

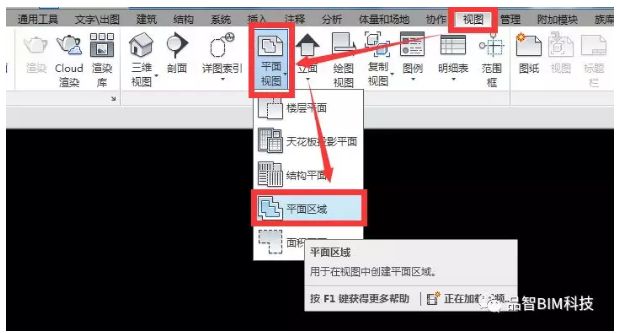

3.點擊“視圖”選項卡下，點擊“平面視圖”下拉菜單中的“平面區域”命令，如圖所示。
4.在第三步之后，選擇“矩形”對需要更改視圖范圍的區域進行框選，框選完成后再點擊對勾完成試圖范圍區域的繪制，如圖所示。

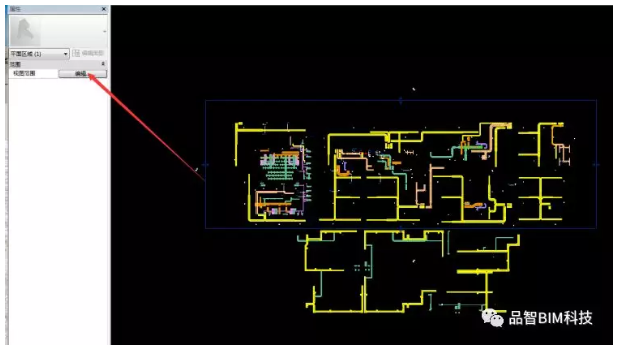

5.點擊上一步繪制的“平面區域”命令，在“屬性”面板中點擊“編輯”，如圖所示。

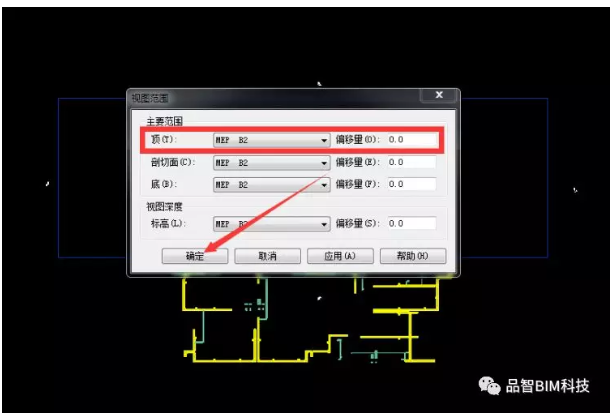

6.在彈出的“視圖范圍”窗口下更改偏移量（以當前視圖的相關標高為參考進行更改），如將“頂”偏移量改為原視圖范圍的“底”偏移量，即可將這一片區域的模型進行隱藏，如圖所示。
注：此時區域內的模型信息已經被隱藏，但“平面區域”圖框仍在視圖中顯示，可通過快捷鍵“vv”可見性將“平面區域”前的對勾取消勾選使其隱藏，所圖所示。
是不是很方便呢？趕快去試試吧。
