來源丨益埃畢教育
1.在我們畫出兩條連接的鋼梁的時候,會發現,本應該連接的部位并沒有自動粘在一起。

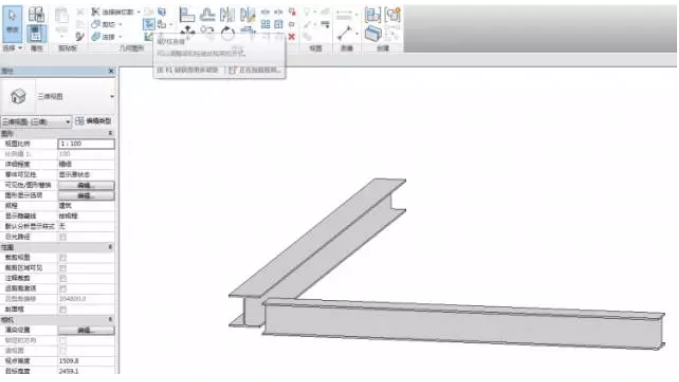

2.這時候就要點擊修改欄里的“梁/柱連接”

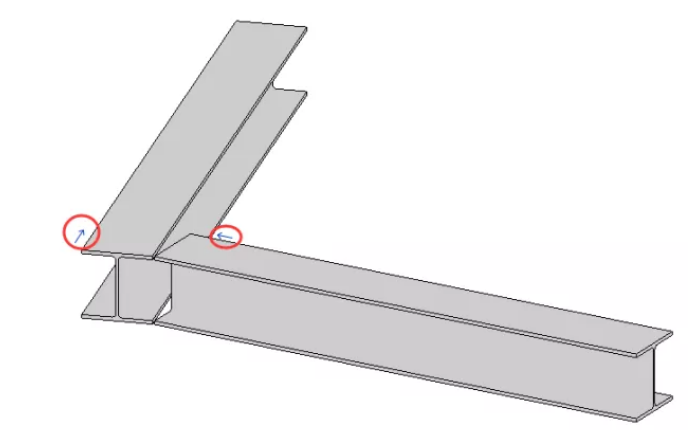

3.點擊之后,在兩根梁的連接處會出現兩個小箭頭。

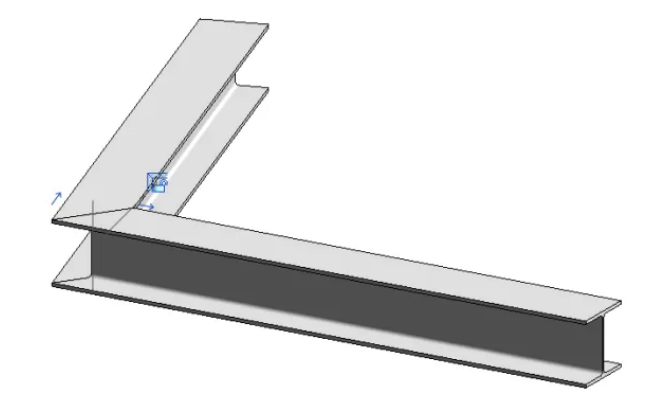

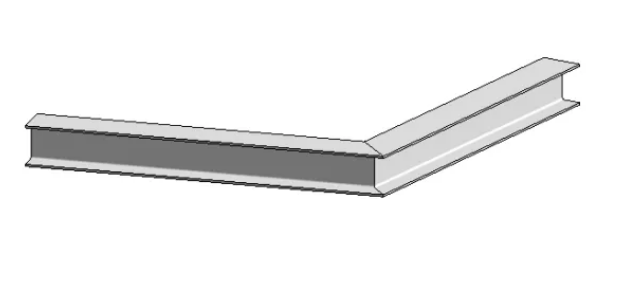

4.點擊小箭頭就可以把兩根梁粘在一起了。
5.用這個方法有很多限制的條件,例如:梁不能有旋轉的角度;必須是同一類型的梁;如果是斜梁,那么兩根梁必須在同一垂直面上等。
