在機電專業中有著眾多的系統分類,所以在用Revit繪制模型時也應該把這些系統都體現出來。接下來以管道為例介紹下如何添加管道系統。

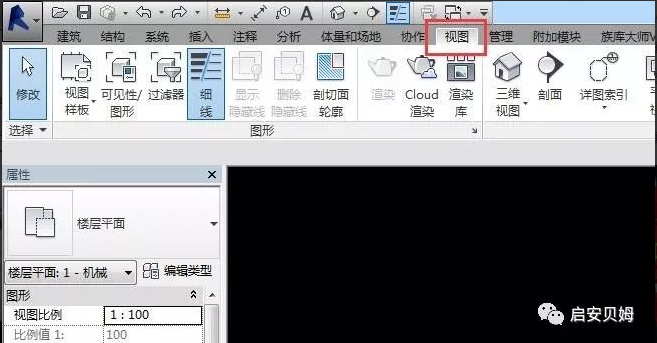

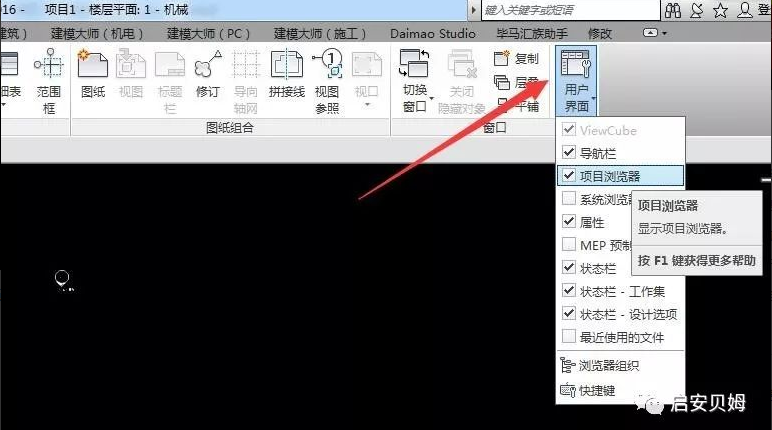

1)點擊“視圖”選項卡,選擇其中的“用戶界面”功能,再點擊“項目瀏覽器”如下圖所示。

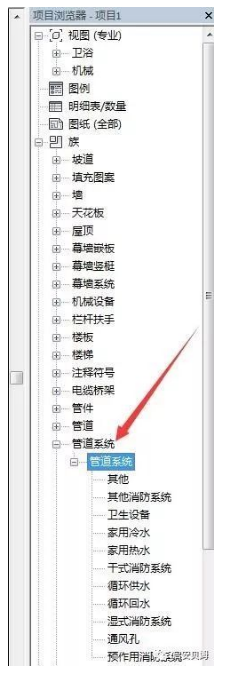

2)在繪圖區域出現下圖所示功能框,選擇“管道系統”選項,點擊“+”

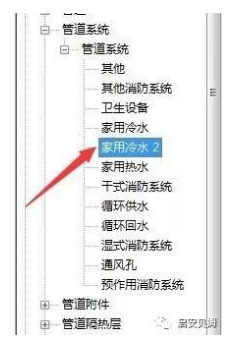

3)選擇需要的管道系統,這里以“家用冷水”系統為例,右擊選擇“復制”,生成“家用冷水2”系統

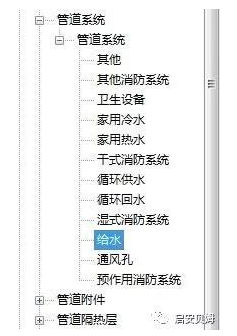

4)右擊“家用冷水2”,選擇“重命名”,輸入想要的系統名稱“給水”,至此,新的系統就添加完成了。

來源:啟安貝姆
