今天給大家帶點技術干貨，BIMer們在使用Revit時是否有遇到以下列舉的這些難題？廢話不多說，大家看下方的教程吧！
?如何繪制螺旋線族？
?怎樣繪制出完美的輪廓線？
?怎樣創建一個自適應？
?怎樣在項目中使用創建的自適應？

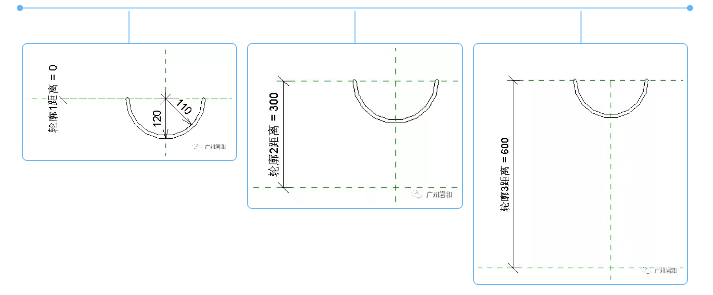

螺旋線族的繪制：新建—族—公制輪廓，繪制輪廓1，輪廓2，輪廓3三個族，除了距離不一樣，形狀大小都是一樣的。
繪制過程

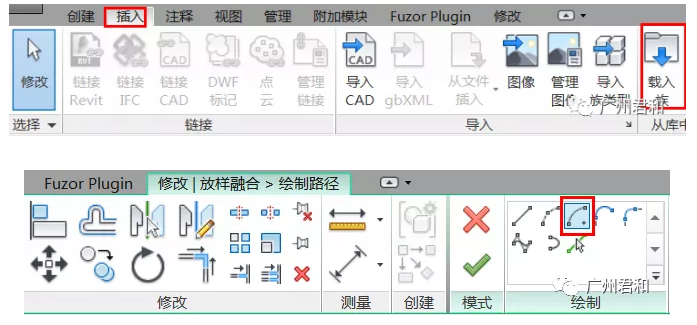

新建—族—公制常規模型，把新建的三個族載入進公制常規模型中，在項目瀏覽器里找到樓層平面下的參照標高并點擊，在面板標題欄中，創建—放樣融合—繪制路徑并點擊圓心的標識在繪圖區域繪制。

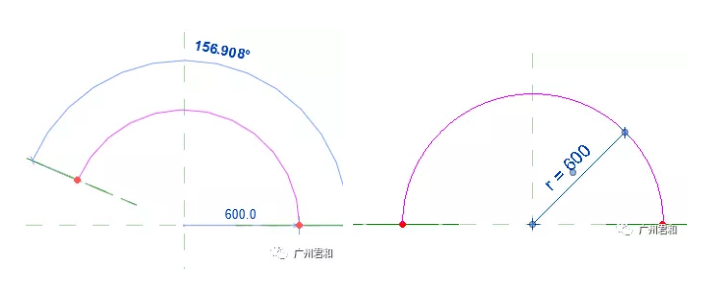

在繪制輪廓線的時候要注意輪廓線的方向并鎖定在參照平面上，給半徑添加參數，完成編輯模式。

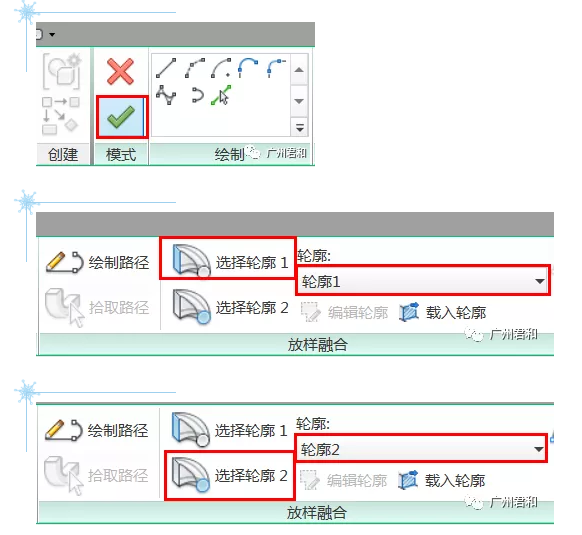

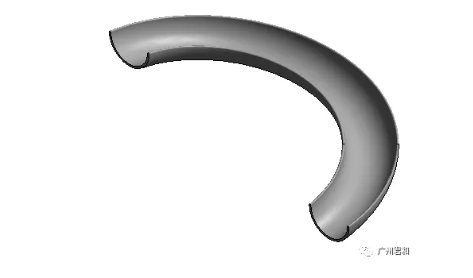

在輪廓1后面選擇在入的族輪廓1，在輪廓2后面選擇載入的族輪廓2，完成編輯模式。

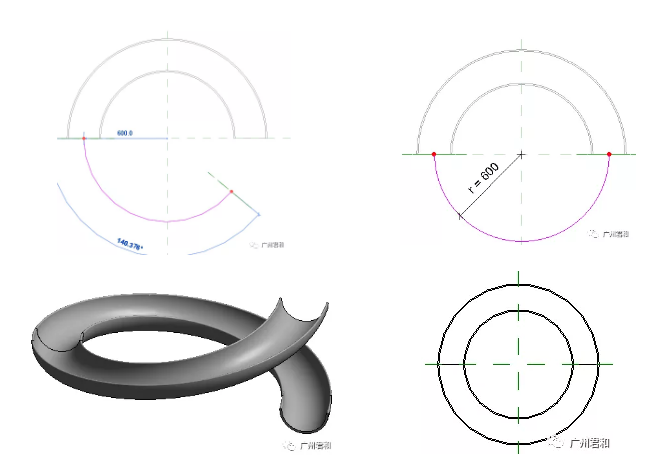

再次創建—放樣融合—繪制路徑并點擊圓心的標識在繪圖區域繪制，兩次繪制路徑的呈反方向，給半徑添加參數，完成編輯模式。
在輪廓1后面選擇在入的族輪廓2，在輪廓2后面選擇載入的族輪廓3，完成編輯模式。

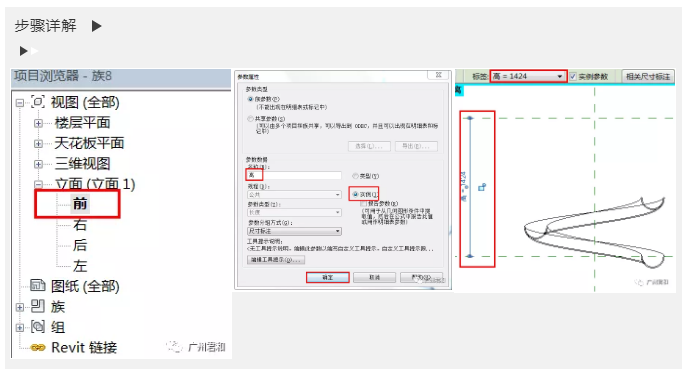

把所創建的族另存出去存為族1，再新建一個公制常規模型；把族1載入到新建的族中，中心對中心，在項目瀏覽器立面中點擊前視圖，重新繪制一個參照線，測量高度在標簽處添加參數。
步驟詳解

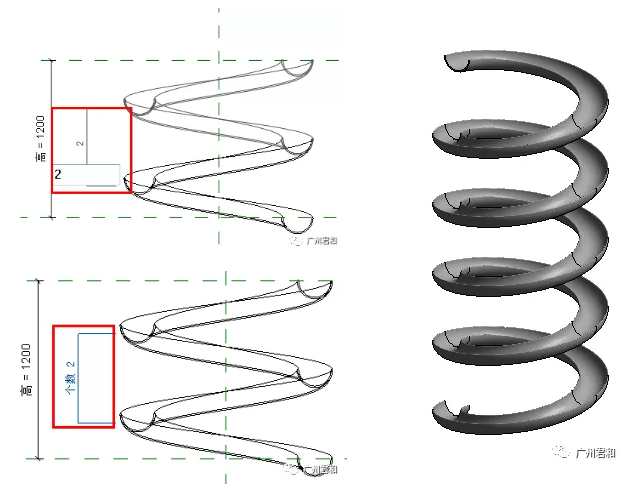

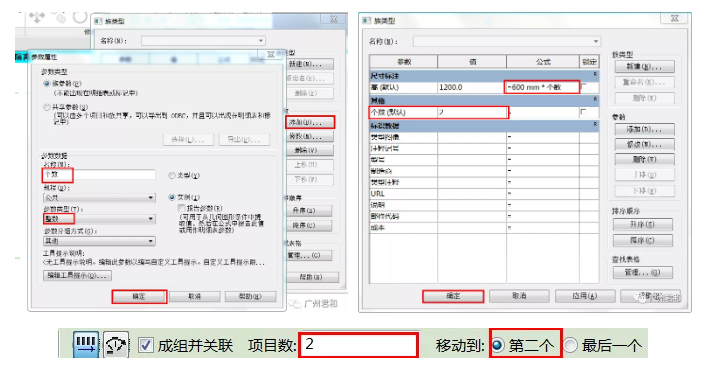

再在族類型中點擊添加—參數類型中添加名稱，參數類型改為整數并修改為實例，然后給予尺寸標注一個關系式，在繪圖區域用陣列的方式添加物體并把陣列的數和添加的參數相關聯。

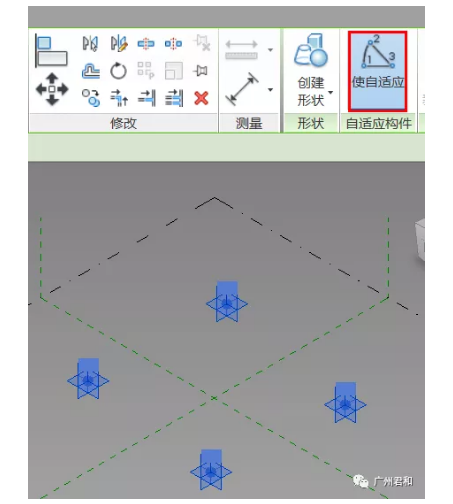

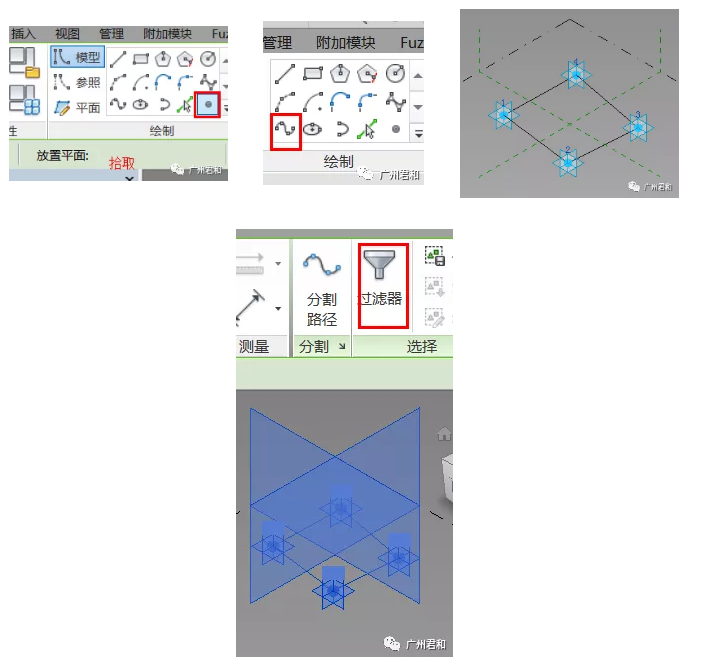

自適應的創建：新建—族—自適應公制常規模型，框選四個點點擊使自適應，點擊點圖元在放置平面上選擇拾取，拾取水平面的框并把點放置在中心，另三個點同上。點擊通過點的樣條曲線，對四個點依次進行繪制（配合esc鍵），框選繪圖區域并點擊過濾器。

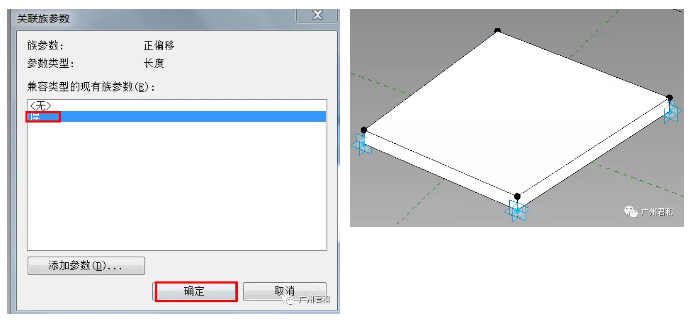

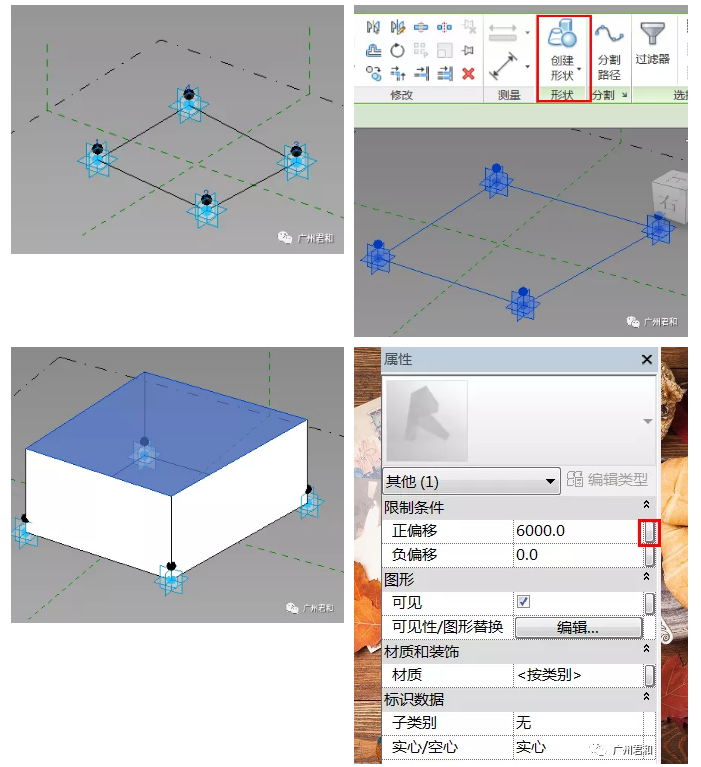

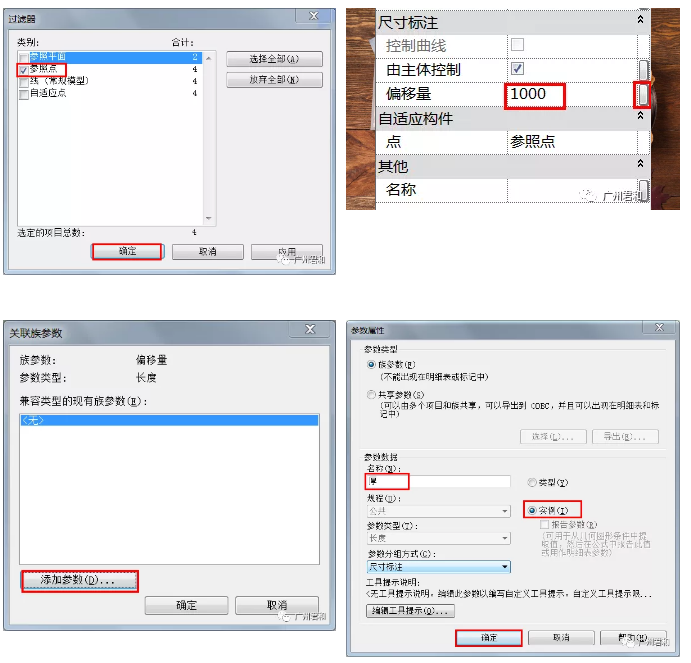

勾選參照點—確定，在屬性欄中把偏移量調到合適的尺寸并點擊后面的按鈕，點擊添加參數，添加名稱，選擇實例點擊確定，在繪圖區域中偏移的點會出現，框選繪圖區域點擊創建形狀下的實心形狀—在屬性中關聯參數完成后并附材質。
在項目中如何使用創建的自適應：把新建的自適應族載入到項目中，體量和場地—內建體量—修改名稱—確定，在創建下找到構件就可以放置所創建的自適應族。
