在Revit的室內精裝中，通常要繪制窗簾盒構件。用常規模型做，每次載入的時候都要設置一下窗簾盒長度，今天來為大家介紹一種快速繪制窗簾盒的方法。

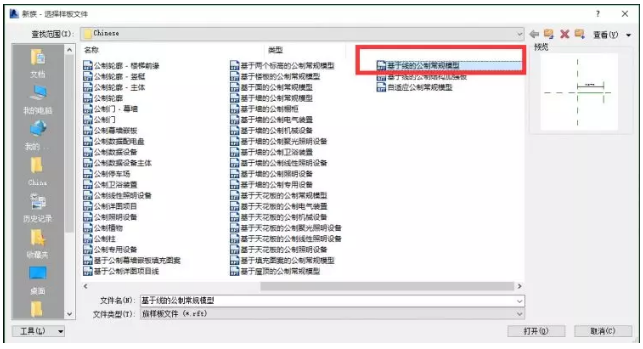

1.打開revit，新建族-基于線的常規模型，如圖所示。

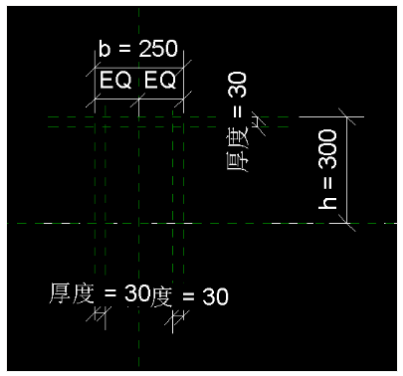

2.打開后到右立面視圖先設置一下窗簾盒的輪廓參數，如圖所示。

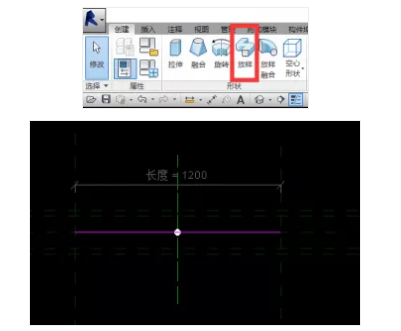

3.然后再菜單選項卡里面-創建-放樣-繪制路徑，如圖所示。

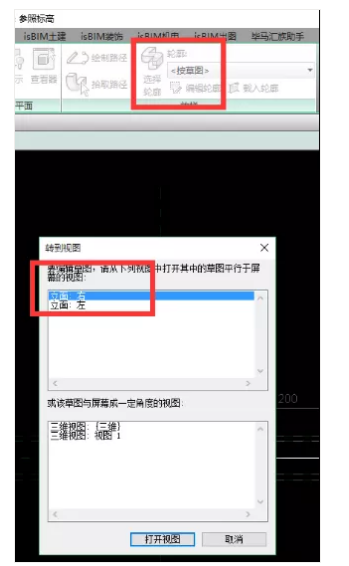

4.繪制好路徑后，選擇編輯輪廓，在彈出對話框中選擇“立面：右”，轉到右立面視圖，如圖所示。

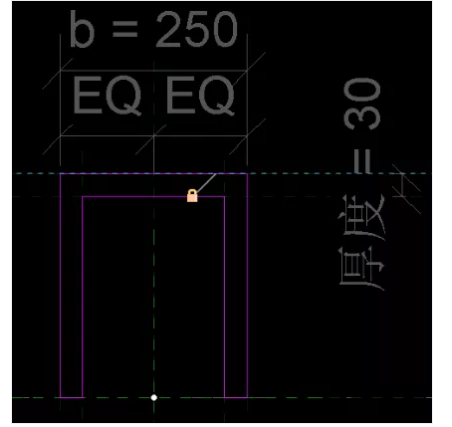

5，依次繪制窗簾盒的輪廓線，并將其鎖定到剛剛繪制的參照平面上面，如圖所示。
6.繪制結束后，點擊模式面板下“完成”，如圖所示。

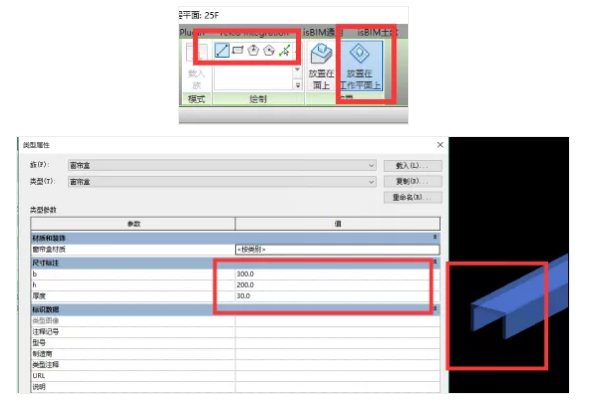

7.可以將其載入到項目中繪制一段進行測試，查看其是否可以參變。
意義：快速繪制窗簾盒，除此之外，一些線腳，長椅，只要其側面一致，都可以通過這個方法來進行快速繪制，節省繪圖時間。
