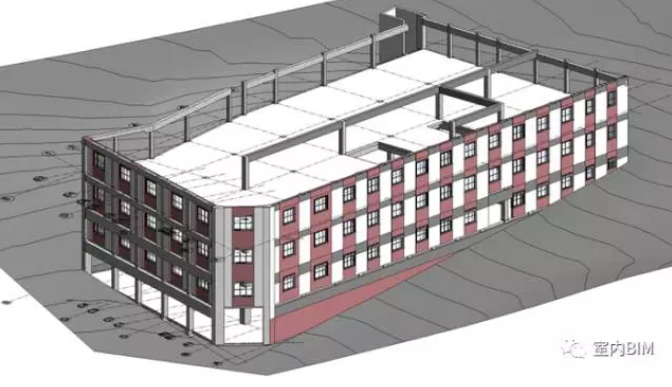

在最近的一個項目中，我們只有梁和柱的初始尺寸。這些柱子是從地平面直到5級的模型。經過調查，我們發現這些柱子在每個級別都縮小了，因此我必須在Revit模型的每個級別上拆分柱子。有幾種方法可以做到這一點-有一個快速的方法來拆分個別的列，以及一個非常快速的方式來拆分多個列（這是一個大型項目的救星！）。甚至有一個Revit插件！但是，如果您按照本博客文章中列出的步驟進行操作，這應該是不必要的
如何拆分REVIT2017中的列

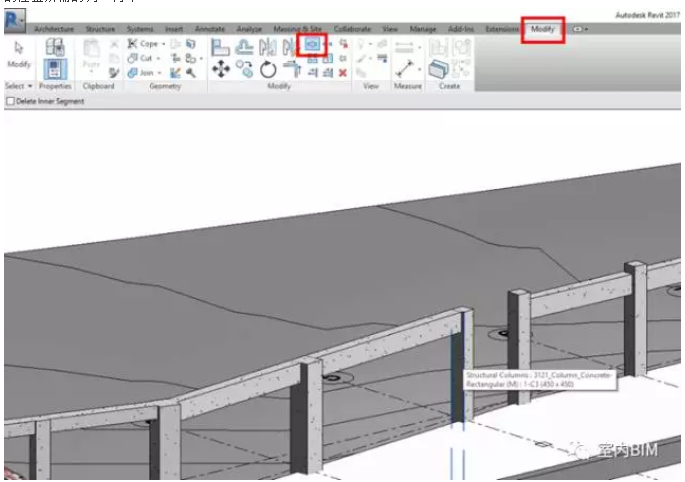

Revit2017最大的新功能之一是我們現在可以使用分割工具來分割柱子，就像我們可以分割墻壁，橫梁，線條一樣。為此，只需打開一個3D或立面視圖，然后選擇Split在修改選項卡上的工具。接下來，只需點擊您想要拆分的位置所需的列。簡單！
如何拆分列2017年前REVIT
在以前版本的Revit拆分欄中并不那么簡單！如果您嘗試使用分割工具，您會發現列是不可分割的（構成字？）。如果您使用的是Revit2016或更早版本，要解決此問題，您需要將“列樣式”更改為任一“傾斜”選項。一旦更改，您可以使用分割工具與上述相同。

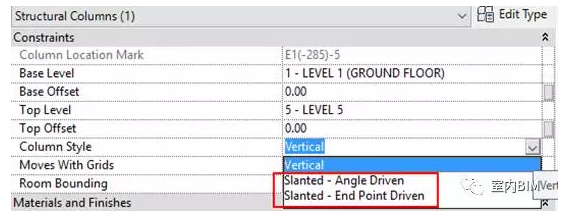

將“列樣式”從垂直更改為傾斜（Revit2016及更早版本）
如何在REVIT中快速拆分多個列
通過使用分割工具來分割列是非常好的，但是如果我們有數百個需要在多個級別分割的列呢？這可能需要永遠！幸運的是，有一種簡單的方法可以在每個級別拆分多個列，也就是使用“復制/監視”工具。

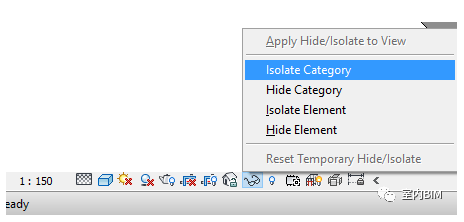

第一步是打開一個3D視圖，除了列之外什么也不顯示。您可以通過打開“可見性圖形”并取消選擇“結構列”以外的所有內容來完成此操作，也可以選擇列并使用“臨時隱藏/隔離”工具來隔離列。

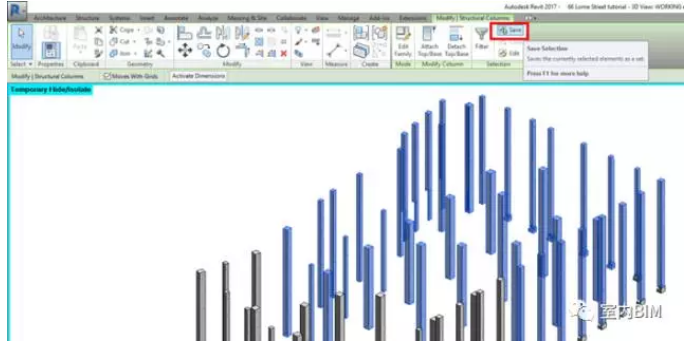

接下來選擇你想要分割的所有列。使用保存選擇來保存列的副本（稍后解釋的原因）
在坐標下的協作選項卡上，選擇復制/監視按鈕和“使用當前項目”。

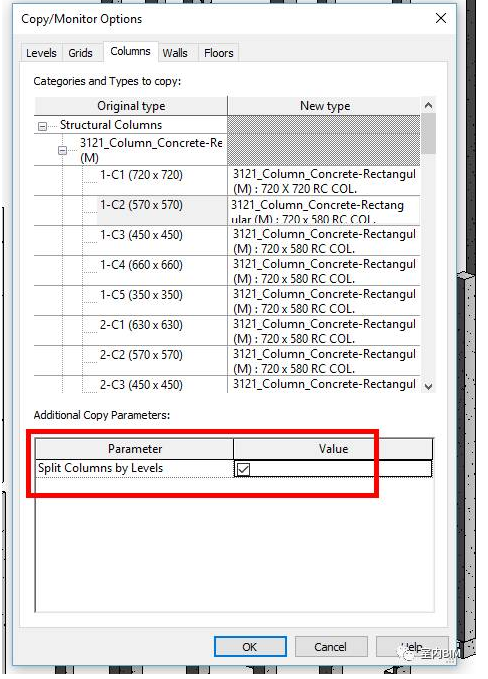

打開“復制/監視器選項”，然后在“柱”選項卡上，確保選中“按列分割列”參數。

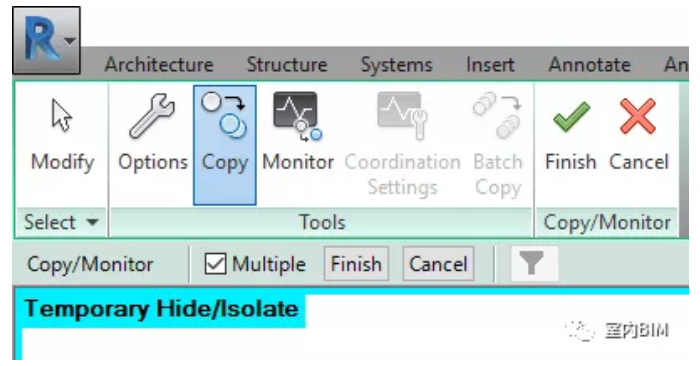

關閉選項，然后單擊復制并選中“多個”框。選擇你想分割的所有柱，然后點擊“完成”，然后點擊“完成”，在上面的綠色勾號。

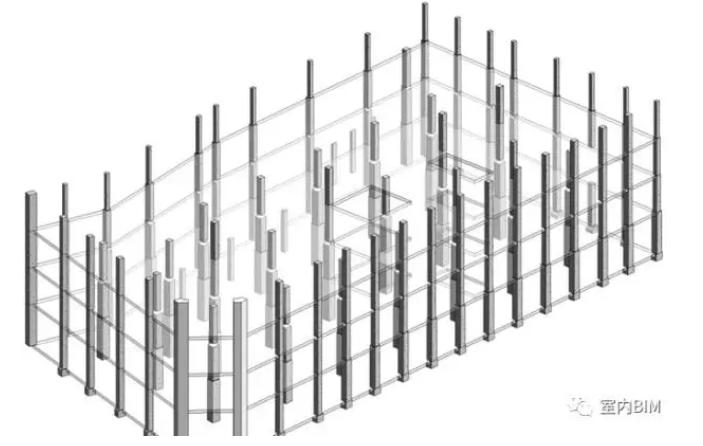

最后一步是加載選擇（先前保存的列）。一旦加載，點擊刪除。繁榮！這會從“復制/監視”階段中刪除原始列。這使您現在將所有的列在每個級別之間拆分。
這些是在Revit中拆分列的幾個非常好的方法。希望這篇博文幫助你學會了如何去做。
