大家好，這里是revit管綜。
提到“螺旋坡道”這種項目中經常會遇到的異形構件，很多人可能都會有一個感受：Revit的幾種基本構件繪制方法都無法直接創建！
今天就給大家分享一下它的做法。
1.創建內建模型：
首先在功能欄構件中找到“內建模型”：
選擇樓板（或者想要作為坡道的類別）：

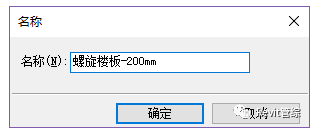

定義構件名稱：
2.創建放樣融合
使用“放樣融合”功能，創建螺旋坡道的形狀：
然后開始“繪制路徑”：
使用“圓形-端點弧”繪制：

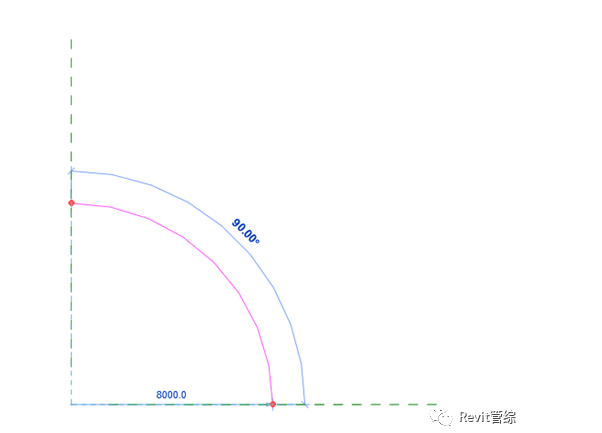

我們繪制一個8米內徑的1/4弧：
接下來依次繪制2個樓板截面的輪廓（注意：2個輪廓應繪制在不同標高上面），這樣才能達到弧形的效果：

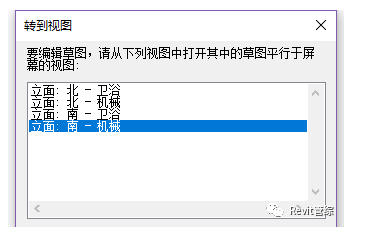

在對應視圖下打開輪廓：

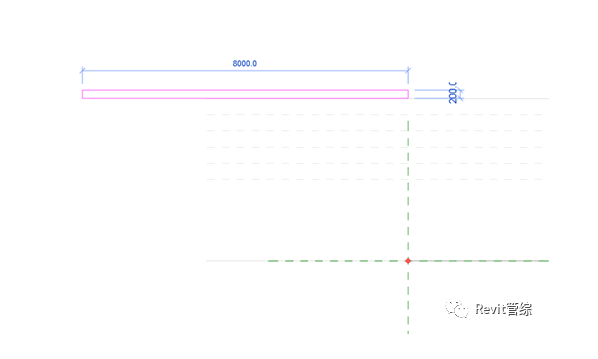

選擇矩形繪制，在標高1上，繪制一個高度為200的矩形截面：

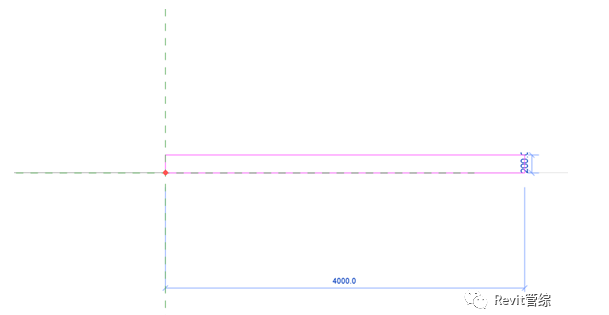

同樣的方法，在西側的視圖上創建輪廓2（注意：此時應在標高2上創建）：

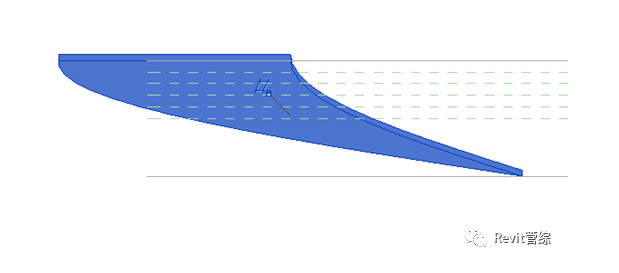

點擊完成以后螺旋坡道就創建成功了。

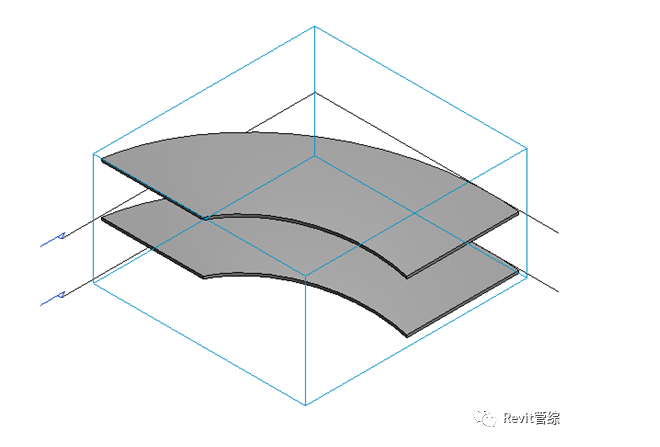

3.陣列復制
創建完坡道以后，我們并不能直接移動或復制到其他標高上！
因為放樣融合的標高是受約束的，這個時候我們可以通過陣列的方式來創建：

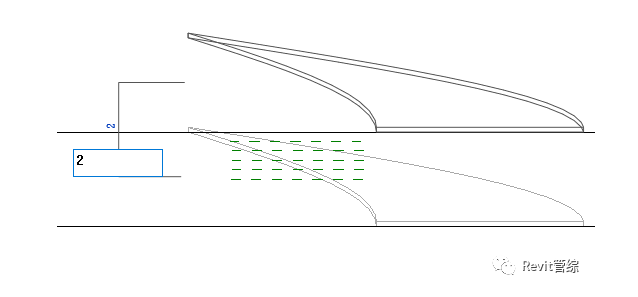

選擇復制的位置，并輸入相應的陣列數量：
