    文章來源：萬聯Revit開發

    首先說一下Revit體量里的放樣都有哪些api:

    1、通過輪廓和方向生成幾何體

    FormNewExtrusionForm(boolisSolid,ReferenceArrayprofile,DB.XYZdirection);

    2、通過輪廓線生成面

    FormNewFormByCap(boolisSolid,ReferenceArrayprofile);

    3、通過面和向量生成體

    FormNewFormByThickenSingleSurface(boolisSolid,FormsingleSurfaceForm,DB.XYZthickenDir);

    4、通過輪廓組生成體

    FormNewLoftForm(boolisSolid,ReferenceArrayArrayprofiles);

    5、通過放樣路徑和輪廓組生成幾何體

    FormNewSweptBlendForm(boolisSolid,ReferenceArraypath,ReferenceArrayArrayprofiles);

    這里我們使用NewSweptBlend來根據某條曲線的路徑生成對應截面的體量模型。

    方法介紹如下：

public SweptBlend NewSweptBlend(

	bool isSolid,

	Curve path,

	SketchPlane pathPlane,

	SweepProfile bottomProfile,

	SweepProfile topProfile

)

    參數說明

    isSolid

    類型：System布爾值

    指示放樣模型是“實心”還是“虛心”。

    路徑

    類型：Autodesk.Revit.DBCurve

    放樣模型的路徑。路徑應該是一條曲線。或者，路徑可以是一條草繪曲線，并且該曲線不需要引用現有幾何圖形。

    路徑平面

    類型：Autodesk.Revit.DBSketchPlane

    路徑的草圖平面。當您要?jiǎng)?chuàng)建位于現有平面上的2D路徑時，使用此選項。可以是從幾何圖形獲得的曲線，或引用的曲線。

    bottomProfile

    類型：Autodesk.Revit.DBSweepProfile

    放樣模型的底部形狀。它應該是一個曲線環。輪廓必須位于XY平面中。

    topProfile

    類型：Autodesk.Revit.DBSweepProfile

    放樣模型的頂部形狀。它應該是一個曲線環。輪廓必須位于XY平面中。

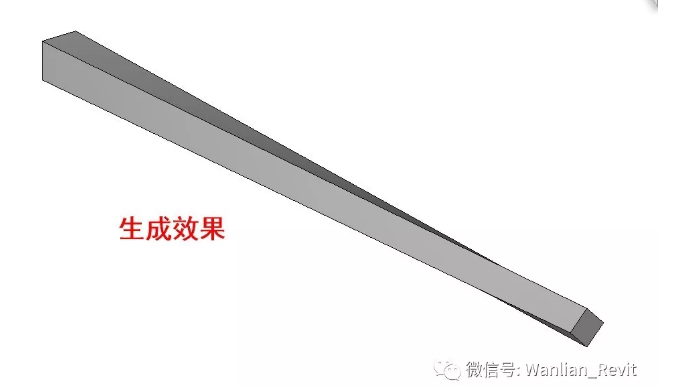

    例子:

    注意：此方法必須要在族文檔里執行，不能在項目文檔執行。

private SweptBlend SweptBlend(Autodesk.Revit.DB.Document document, SketchPlane sketchPlane){    SweptBlend newSweptBlend = null;
    // make sure we have a family document    if (true == document.IsFamilyDocument)    {        //  top and bottom profiles and path curve        XYZ pnt1 = new XYZ(0, 0, 0);        XYZ pnt2 = new XYZ(1, 0, 0);        XYZ pnt3 = new XYZ(1, 1, 0);        XYZ pnt4 = new XYZ(0, 1, 0);        XYZ pnt5 = new XYZ(0, 0, 1);
        CurveArrArray arrarr1 = new CurveArrArray();        CurveArray arr1 = new CurveArray();        arr1.Append(Line.Bound(pnt1, pnt2));        arr1.Append(Line.Bound(pnt2, pnt3));        arr1.Append(Line.Bound(pnt3, pnt4));        arr1.Append(Line.Bound(pnt4, pnt1));        arrarr1.Append(arr1);
        XYZ pnt6 = new XYZ(0.5, 0, 0);        XYZ pnt7 = new XYZ(1, 0.5, 0);        XYZ pnt8 = new XYZ(0.5, 1, 0);        XYZ pnt9 = new XYZ(0, 0.5, 0);        CurveArrArray arrarr2 = new CurveArrArray();        CurveArray arr2 = new CurveArray();        arr2.Append(Line.Bound(pnt6, pnt7));        arr2.Append(Line.Bound(pnt7, pnt8));        arr2.Append(Line.Bound(pnt8, pnt9));        arr2.Append(Line.Bound(pnt9, pnt6));        arrarr2.Append(arr2);
        SweepProfile bottomProfile = document.Application..NewCurveLoopsProfile(arrarr1);        SweepProfile topProfile = document.Application..NewCurveLoopsProfile(arrarr2);
        XYZ pnt10 = new XYZ(5, 0, 0);        XYZ pnt11 = new XYZ(0, 20, 0);        Curve curve = Line.Bound(pnt10, pnt11);
        // here  rectangular swept blend        newSweptBlend = document.Family.NewSweptBlend(true, curve, sketchPlane, bottomProfile, topProfile);        if (null != newSweptBlend)        {            // move to proper place            XYZ transPoint1 = new XYZ(11, 32, 0);            ElementTransformUtils.MoveElement(document, newSweptBlend.Id, transPoint1);        }        else        {            throw new Exception("Failed to  new SweptBlend.");        }    }    else    {        throw new Exception("Please open a Family document before invoking this command.");    }    return newSweptBlend;}
