BIM軟件小技巧:Revit里弧形傾斜墻的建立方法

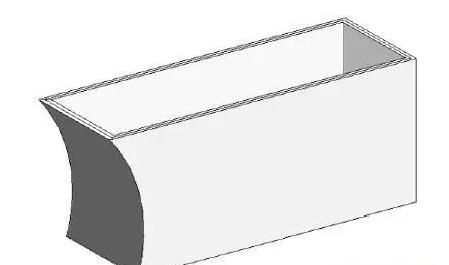

問題提出:在一些項目中常遇到類似如下圖所示的斜墻,我們應該如何繪制?
通過建立異形體量后貼面墻來完成:

(1)建立如下圖所示體量,可以通過在立面上繪制弧形,選擇此弧形生成一個形狀:

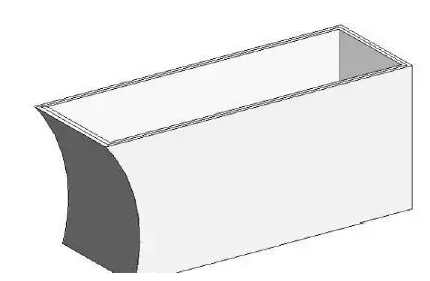

(2)如下圖所示,用《面墻》命令為其外圍貼上墻體:

【拓展應用】將原體量在本地復制一個,用空心體量在原體量的斜墻上開一個洞,更新面墻,在新體量上用幕墻系統添加幕墻,以形成適合洞口的窗。
