本文將介紹如何在CAD中旋轉圖形。旋轉圖形是CAD設計中常用的操作之一，通過旋轉可以改變圖形的方向和角度，從而滿足設計需求。旋轉圖形的操作簡單，但需要掌握一些基本知識和技巧。下面將詳細介紹旋轉圖形的步驟和注意事項。
步驟一：選擇旋轉命令
首先，在CAD軟件中打開需要進行旋轉的圖形。然后，找到并選擇旋轉命令。在CAD軟件的菜單或工具欄中，一般都有旋轉命令的圖標或選項。點擊該圖標或選項，即可進入旋轉圖形的狀態。
步驟二：選擇需要旋轉的圖形
在進入旋轉圖形的狀態后，需要選擇需要旋轉的圖形。CAD軟件提供了多種選擇的方式，可以根據具體需求選擇適合的方式。最常用的選擇方式有以下幾種：
1. 單個選擇：使用鼠標點擊需要旋轉的圖形，即可進行選擇。
2. 多個選擇：按住Ctrl鍵，然后使用鼠標點擊需要旋轉的圖形，即可進行多個選擇。
3. 框選選擇：使用鼠標拖動畫一個框選框，將需要旋轉的圖形包含在框選范圍內，即可進行選擇。

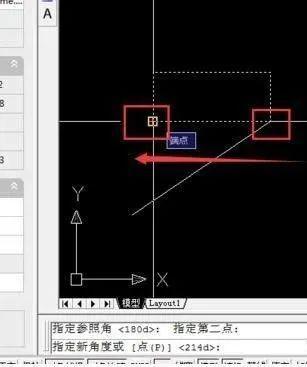

步驟三：指定旋轉的基點
選擇完需要旋轉的圖形后，需要指定旋轉的基點。旋轉的基點是旋轉操作的中心點，圖形將圍繞該中心點進行旋轉。CAD軟件提供了多種指定基點的方式：
1. 指定坐標：在CAD軟件的命令欄中輸入基點的坐標，即可指定基點。
2. 選擇對象：選擇一個對象作為基點，CAD軟件會自動將該對象的中心點作為基點。
3. 自動計算：CAD軟件會根據選擇的圖形自動計算出一個中心點作為基點。
步驟四：指定旋轉的角度
在指定了旋轉的基點后，需要指定旋轉的角度。旋轉角度可以通過輸入具體數值或者使用鼠標進行拖拽來指定。CAD軟件一般提供了多種指定角度的方式：
1. 輸入數值：在CAD軟件的命令欄中輸入需要旋轉的角度數值，即可指定旋轉的角度。
2. 使用鼠標：點擊基點，然后使用鼠標拖動，CAD軟件會實時顯示角度變化，松開鼠標即可完成旋轉。
步驟五：完成旋轉操作
完成以上步驟后，即可完成旋轉操作。CAD軟件會根據指定的基點和角度，對選擇的圖形進行旋轉。旋轉后的圖形將按照指定的角度和方向進行改變。
注意事項：
1. 在旋轉圖形前，最好先將圖形進行保存，以防誤操作導致圖形損壞。
2. 在選擇圖形時，應注意選擇的準確性和完整性，確保需要旋轉的圖形都被選擇。
3. 在指定旋轉基點時，應選擇一個合適的基點，使得圖形旋轉后達到預期效果。
4. 在指定旋轉角度時，應根據設計需求選擇合適的角度，可以使用CAD軟件提供的工具或者輸入具體數值。
5. 完成旋轉操作后，應仔細檢查旋轉后的圖形，確認是否滿足設計要求。
通過以上步驟和注意事項，相信讀者已經掌握了在CAD中旋轉圖形的方法。在實際應用中，可以根據具體需求進行旋轉操作，并結合其他CAD功能進行進一步的設計和編輯。
