1、我們首先新建一個公制常規模形(如圖一)

圖一

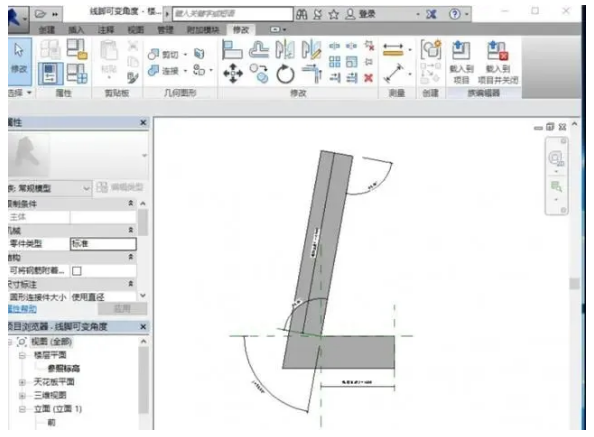

2、我們在場景中把XY軸上設置好參數、角度,并且把它們鎖好。(如圖二)

圖二

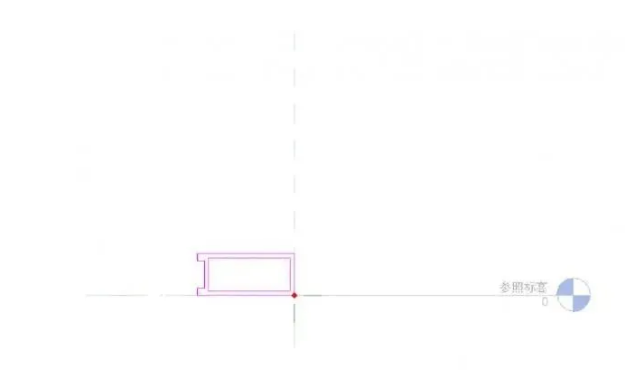

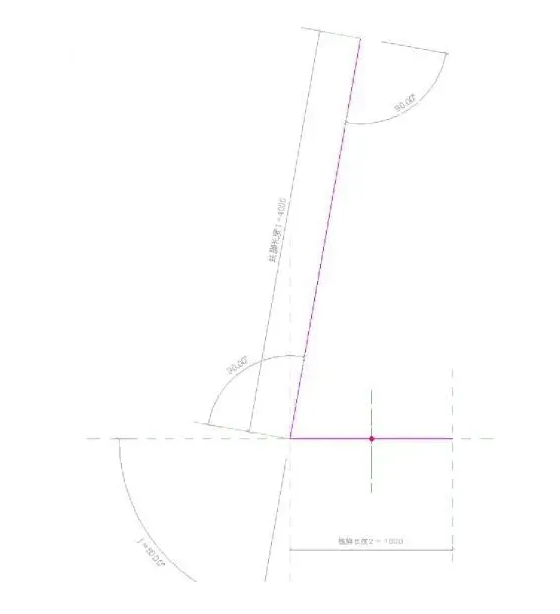

3、選擇放樣,編輯路徑、及輪廓,同樣路徑要鎖好。

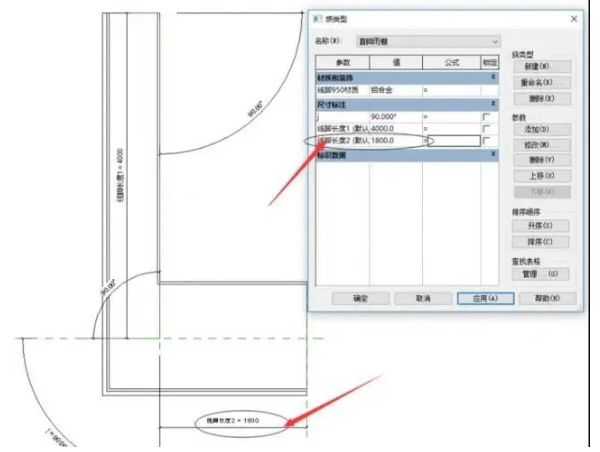

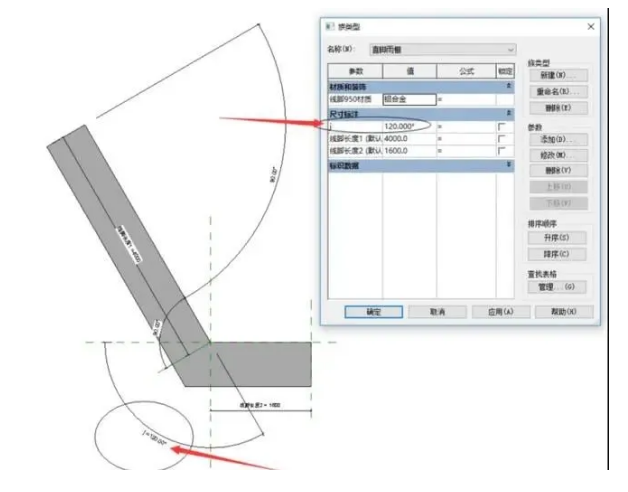

4、完成后效果、及測試參數。

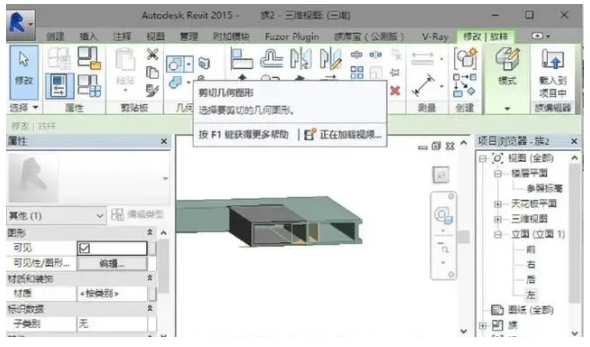

5、如果是同樣寬度但是角度不同的做到這一步就行了,注意如果兩側不一樣,我們先把角度設為90度,在旁邊再拉伸一個,記住一定要鎖定好參照線。同時建立兩個空心拉伸以便修剪他們中間接觸部分。

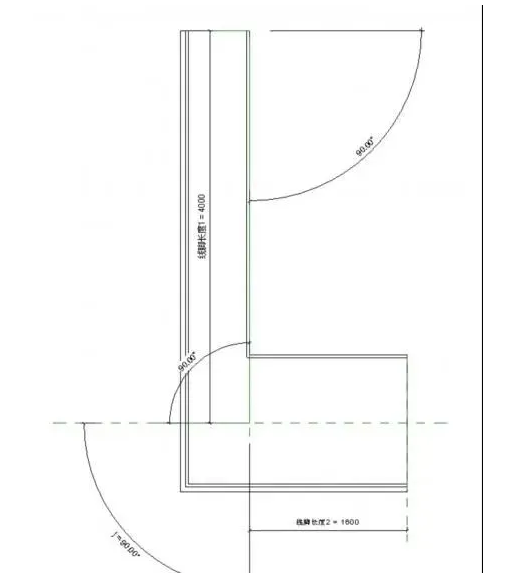

6、修剪好后,我們再連接下,這樣一個整體的不同寬度的轉角飛沿出來,載入項目就可以用了。
