    Revit從2018版開始就新增了鋼結構建模的版塊，今天本文就來給大家分享一下revit2019鋼結構版塊功能應用，希望對大家有所幫助。

    1.連接

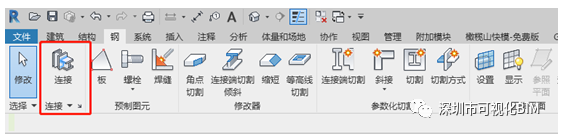

    鋼——連接

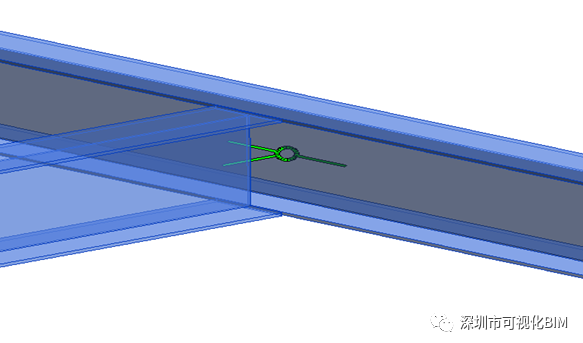

    首先我們來看第一個功能連接，我們點選兩個需要連接在一起梁（ctrl加選）然后點擊連接就完成了兩根梁的梁接，然后選擇需要的梁接件即可。（連接件的選擇請參照小編上一篇分享剪切板應用）

    2.板

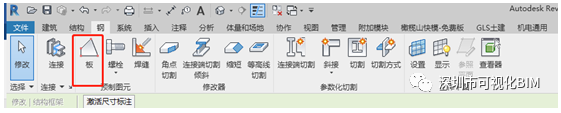

    鋼——板

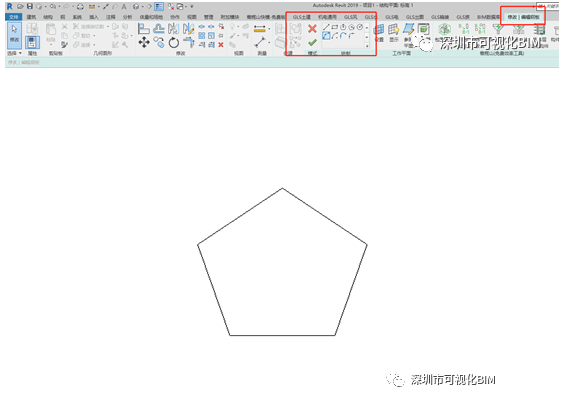

    這個版塊板的創建方法與結構建筑中的板是一樣，選擇項目要創建板的平面，點擊板選擇形狀繪制即可。

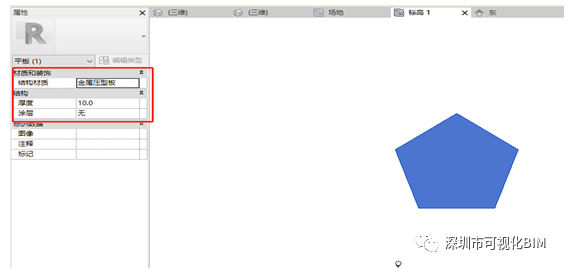

    板繪制好后可根據項目要求更改板的結構材質，厚度和涂層。

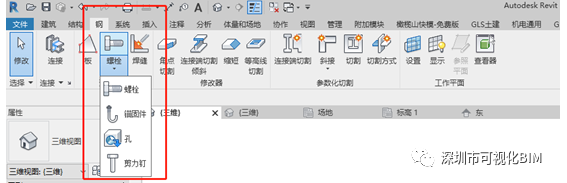

    3.螺栓

    鋼——螺栓

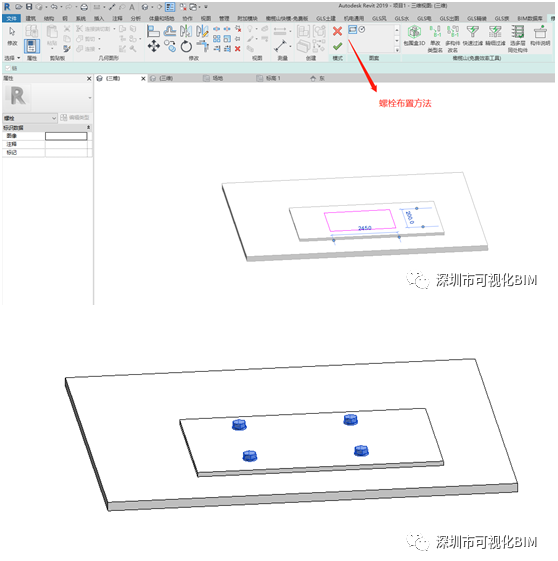

    首先點選螺栓功能鍵，再點選兩個需要螺栓連接的構件（ctrl加選）按enter鍵，再點選螺冒生成面，選擇螺栓布置方法即可。

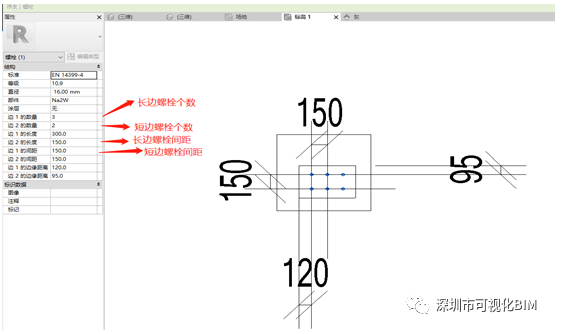

    點選螺栓可以在右側修改排布參數

    鋼——螺栓——錨固件

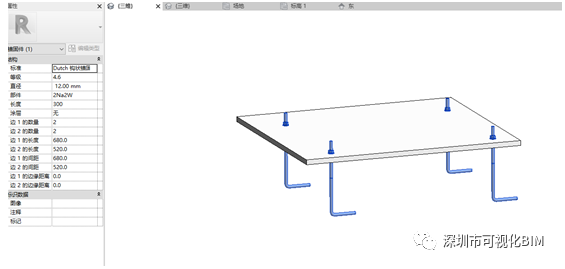

    錨固件的創建布置方法與螺栓一致

    鋼——螺栓——孔

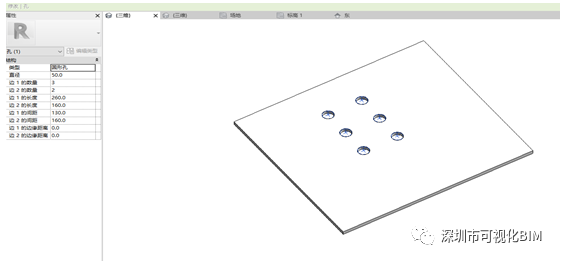

    點選孔，選擇需要打孔構件的面，選擇孔布置方法點擊確定即可。（參數修改與螺栓一致）

    鋼——螺栓——剪力釘

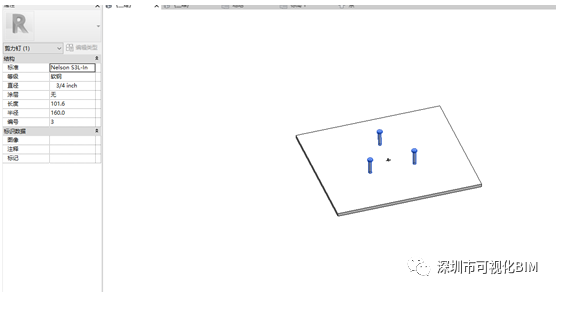

    剪力釘的創建方法與孔一致，點選要生成的構件面就行。

    4.焊縫

    鋼——焊縫

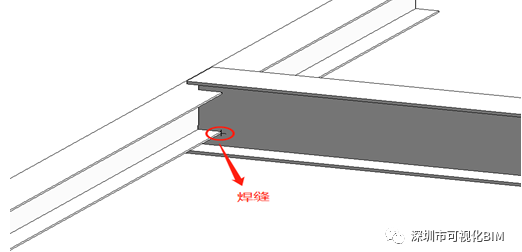

    點擊焊縫功能，選擇需要添加焊縫的兩個構件，按回車鍵（Enter）點擊需要添加的位置焊縫就生成了。

    5.角點切割

    鋼——角點切割

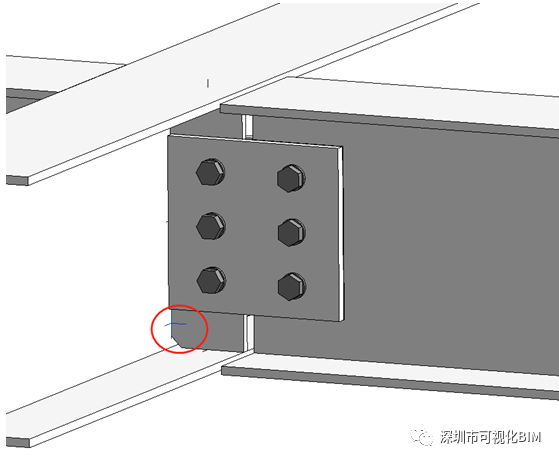

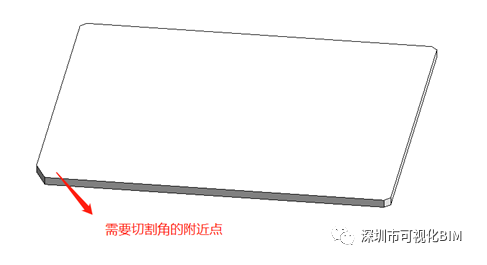

    點選角點切割，選擇需要切割的構建，這里要注意是你需要切割構建的哪個角就在這個角的附近點擊構建（可按tab鍵切選切割角）

    6.連接段切割傾斜

    鋼——連接段切割傾斜

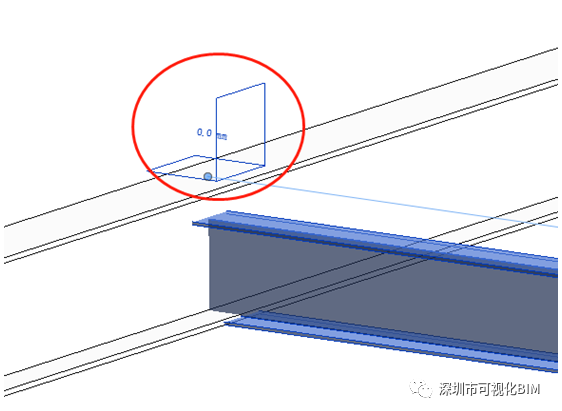

    點擊連接端切割傾斜，選擇需要切割的構建（一般為次梁），如下圖會生成一個切割框

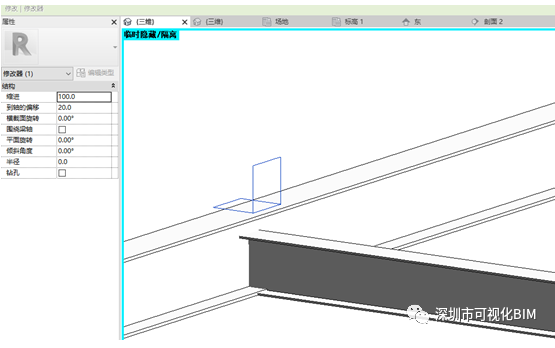

    那么我們要怎樣編輯切割框呢？首先點選之前生成切割框的構建然后就會顯示切割框，把鼠標放在剖切框上，按一下tab鍵切選，再次點擊就選中了，屬性修改框也出來了。

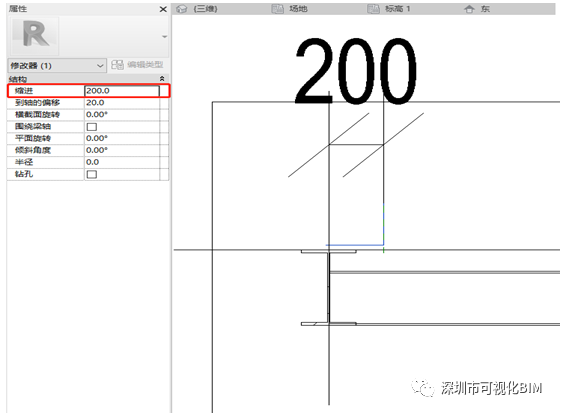

    縮進指的是主梁腹板中心到切割框平面距離

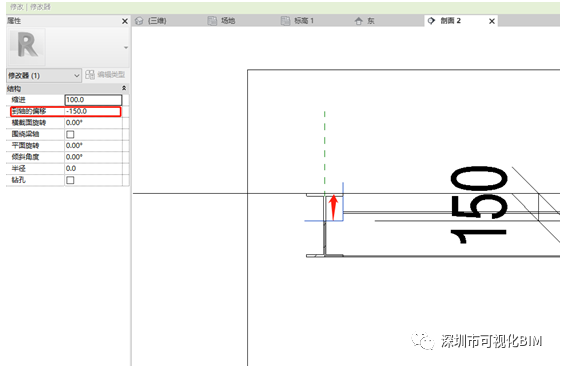

    到軸的偏移

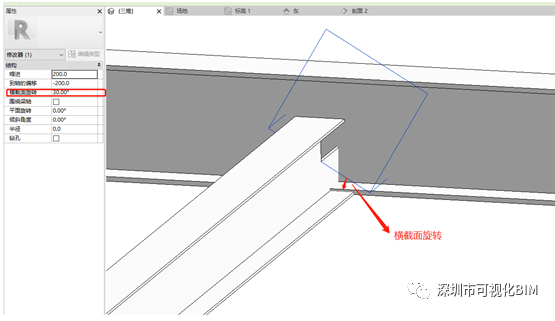

    橫截面旋轉

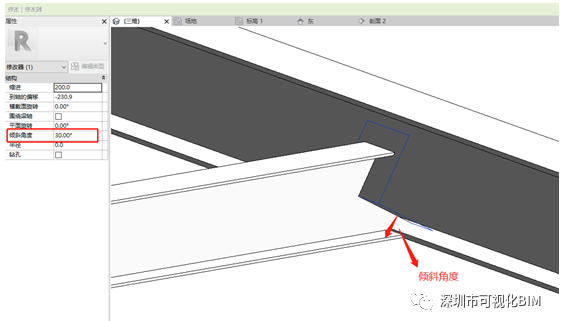

    傾斜角度

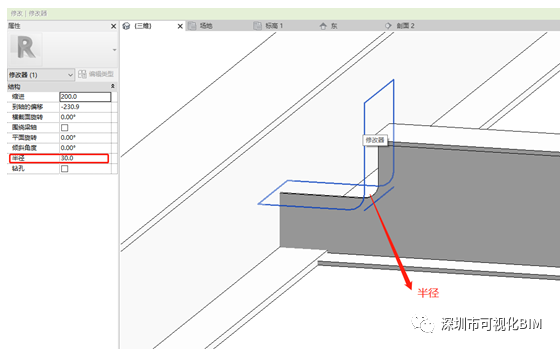

    半徑

    7.縮短

    鋼——縮短

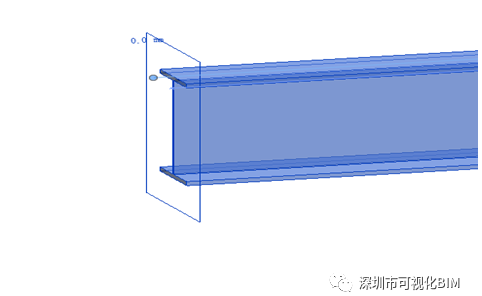

    點擊縮短，選擇需要編輯的構件然后會生成一個編輯框

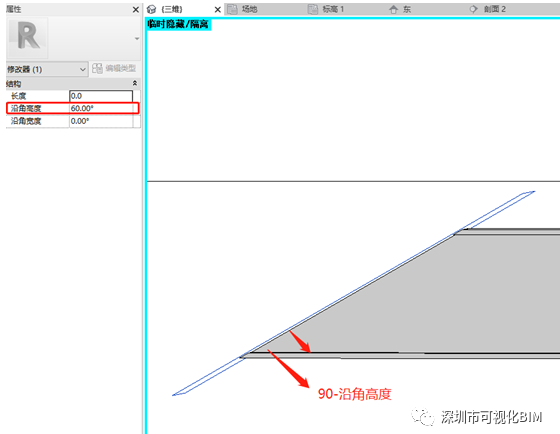

    沿角高度

    沿角高度

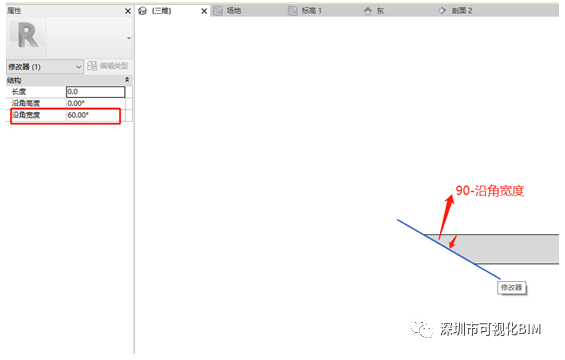

    沿角寬度

    8.等高線切割

    鋼——等高線切割

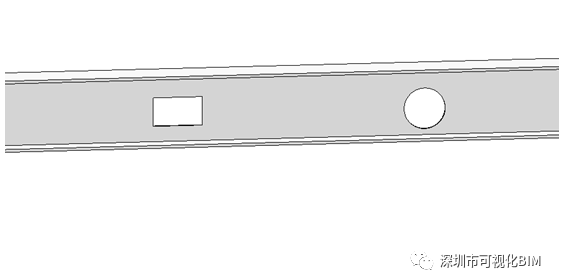

    點擊等高線切割選擇要切割構件的面，在修改面板中選擇繪制出要切割的形狀，點擊確定后就會把構件切割。（可用于鋼梁開洞）

    9.連接端切割

    鋼——連接端切割

    點選連接端切割然后按照提示點選需要切割的兩個構件（CTRL加選）按回車鍵完成了切割和連接。

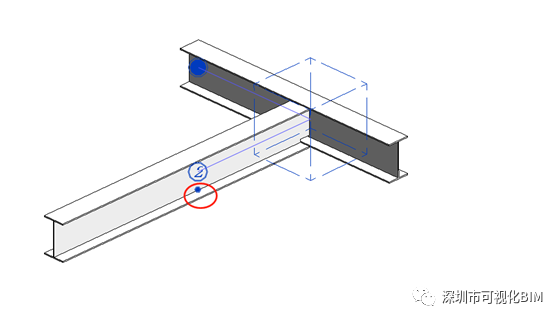

    這里的切割有些類似于修剪命令，可以修改它要切割的構件。點擊上圖紅色云線的點可以進行切換。

    10.斜接

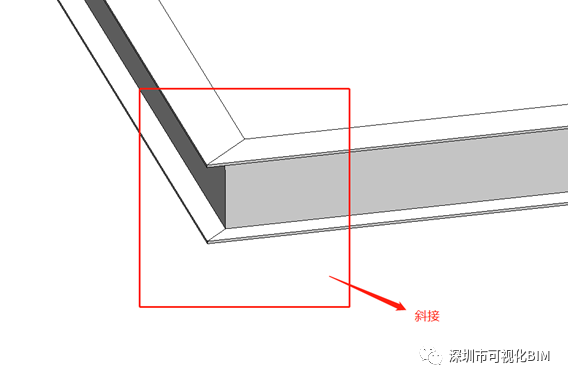

    鋼——斜接

    點選斜接，選擇我們要接的構件，按回車鍵完成斜接。

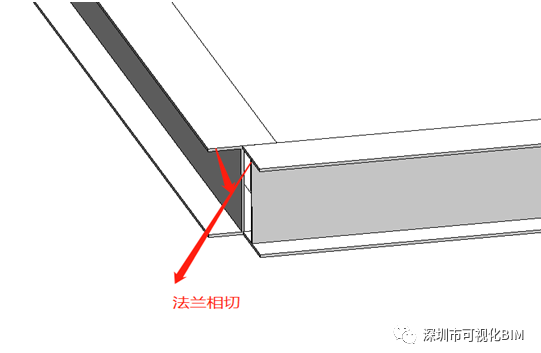

    鋸切——法蘭

    斜接功能塊有3種接法，操作步驟都是一樣的。下面我列舉下鋸切的形狀。

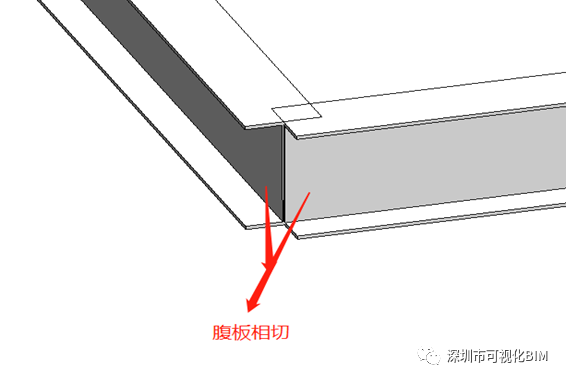

    鋸切——腹板

    11.切割

    鋼——切割

    點選切割，選擇兩個相交的構件，按回車鍵就能創建貫穿切割和焊縫。

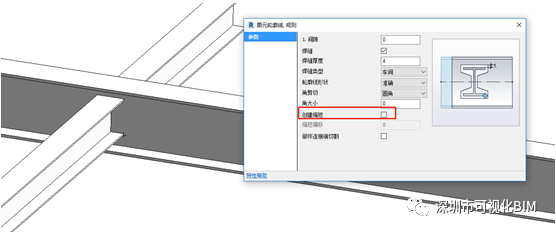

    一般情況下，自動切割生成的如上圖所示。我們可以根據需求來修改切割形式。雙擊焊縫把參數修改框調出，根據需求是否勾選創建縮短（下圖未勾選情況）

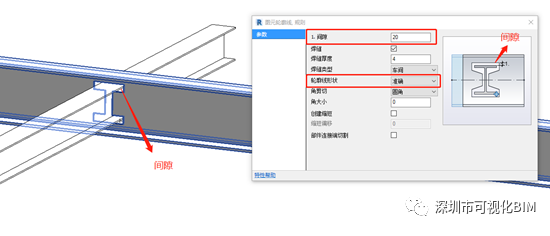

    我們根據項目需求，更改貫穿的輪廓線形狀和間隙大小。

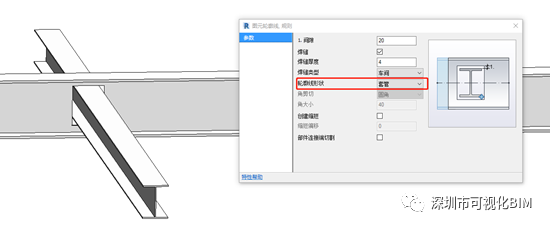

    輪廓線形狀——套管

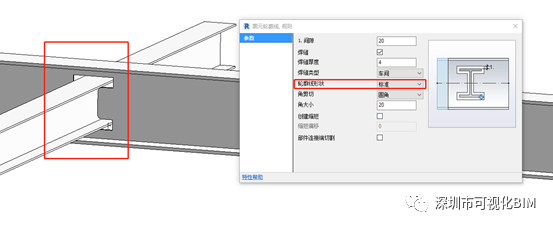

    輪廓線形狀——標準

    12.切割方式

    鋼——切割方式

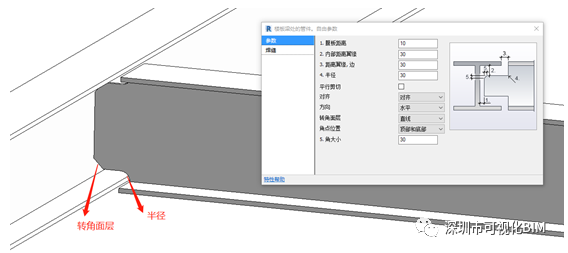

    點選需要切割的兩個構件，點擊切割方式按鈕完成切割。雙擊切割框，打開修改參數，根據需求更改切割點。

    目前revit2019版本中鋼結構版塊只有這12個功能，今天小編與大家分享就到這里，歡迎大家關注我們的微信公眾號，給我們的文章留言點贊，一起探討學習進步。

    revit2018版與2019版鋼結構的基本區別

    1、18版需要使用鋼結構插件，19版為軟件自帶模塊

    2、18版鋼結構插件為英文節點、19版為中文版，方便操作使用

    3、18版鋼結構插件實用功能沒有19版類型豐富
