文章來源：BimFun
在做項目的時候，特別是住宅項目。在繪制完結構的墻柱梁板后，接著就是繪制建筑上的填充墻。由于模型精度的要求，填充墻的頂部都會降至梁底。今天我就給大家介紹一種快速的方法，提高大家的工作效率。今天用的版本是revit2017。
一、給梁創建共享參數，便于后面添加過濾器。
1.進入梁族的編輯環境里，創建共享參數。

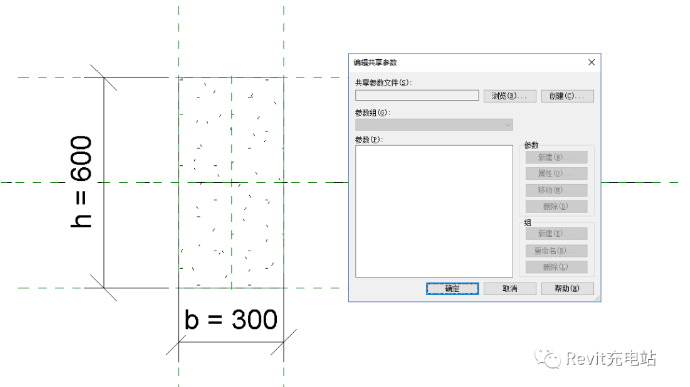

按照先創建參數組然后再創建參數的順序來，建立一個梁高的共享參數。

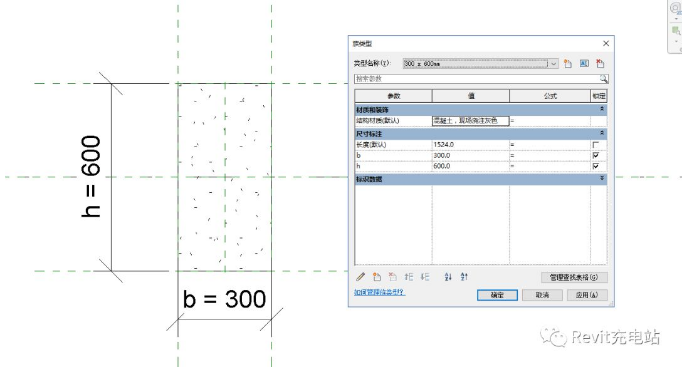

然后再去族類型里面新建族參數。
新建一個參數，選擇共享參數。

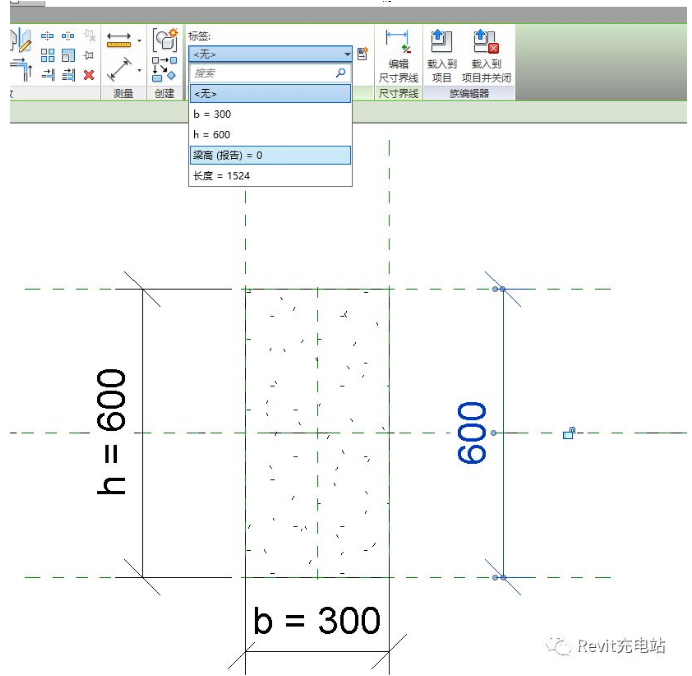

點擊確定后，我們用標注（快捷鍵DI）命令，標注梁高，然后再把剛才創建的參數賦予上去。
這樣梁族部分就完成了，我們把梁載入到項目中去，然后關閉族編輯器。附上gif圖。
二、在項目中創建過濾器。

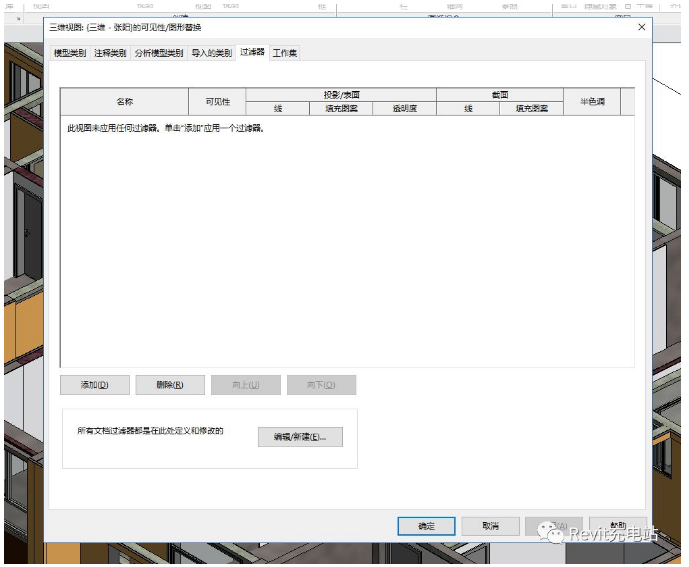

把梁加載到項目后，更新了梁的參數。我們就來建立過濾器。打開圖形可見性設置（快捷鍵VV），添加過濾器。
這時候的過濾條件里找不到梁高這個參數的，我們要把它加進來。點擊這里
然后選擇共享參數。
然后選擇梁高
然后確定，我們再回到過濾條件這里來，就可以選擇梁高這個參數了。

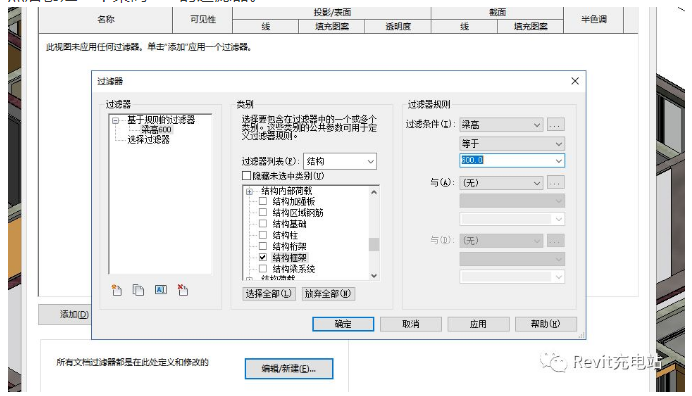

然后創建一個梁高600的過濾器。

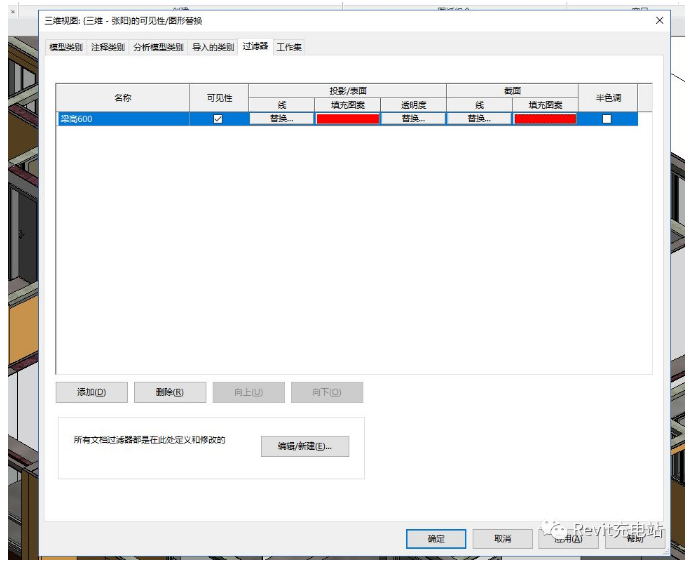

將它添加到過濾器中，然后賦予顏色。
然后我們就可以看到梁高為600的梁是紅色的了。
這樣我們第二步就搞定了。
三、建立全局參數。
在管理選項卡下，建立全局參數。參數名為“梁高600”
由于我們墻頂要降600mm所以我們這里輸入-600，點擊確定。
我們選擇一個位于梁高600梁下面的墻。
然后關聯參數。
點擊確定后，墻頂部就會偏移-600mm了。
