來源丨益埃畢杯2016年全國大學生Revit作品大賽技術支持組

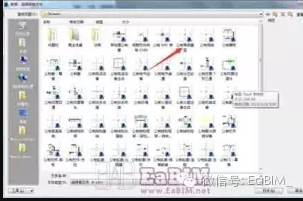

首先創建一個公制常規模型：
在前立面中：先創建一個拉伸形狀，尺寸見下圖：
單擊完成拉伸命令；

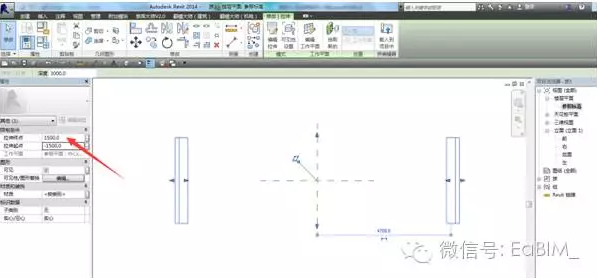

在參照平面中：選中拉伸實體，更改拉伸起點和終點，尺寸見下圖：

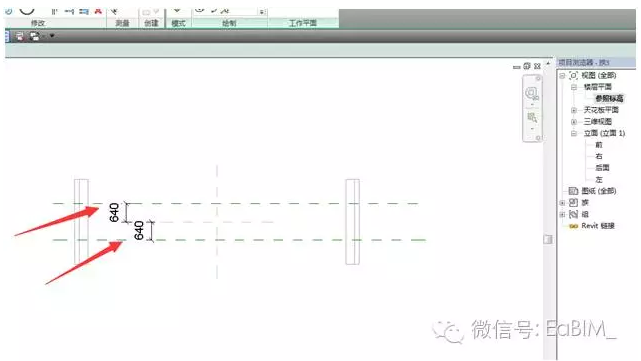

在視圖中繪制兩個參照平面，見下圖：

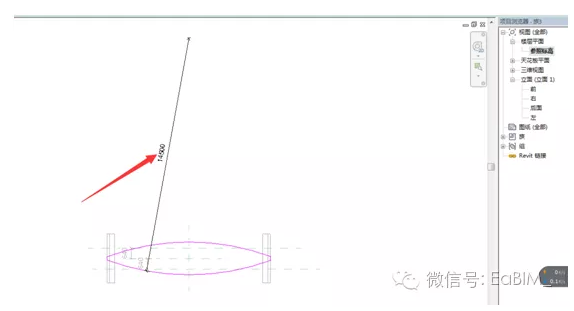

創建一個拉伸形狀，尺寸見下圖：圓弧半徑為14500；

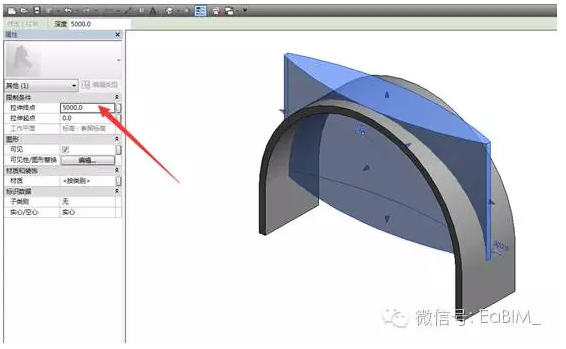

并將拉伸終點改為5000：

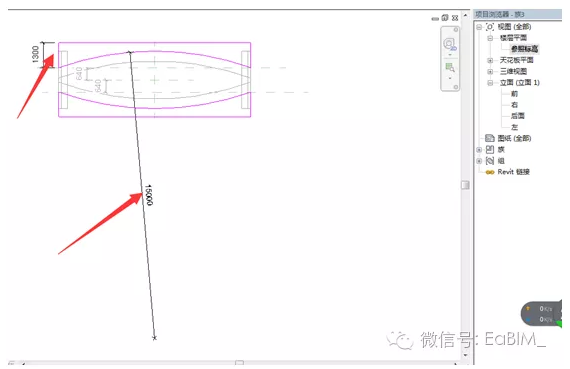

繼續創建一個拉伸形狀，尺寸見下圖，圓弧半徑為15000，完成后單擊完成拉伸：
并將拉伸起點改為-2000，拉伸終點改為5000：

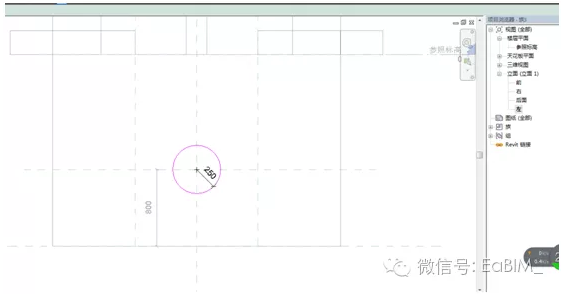

進入左立面或右立面：創建一個拉伸，尺寸見下圖，圓弧半徑為250，圓心距底部800；完成后單擊完成拉伸:

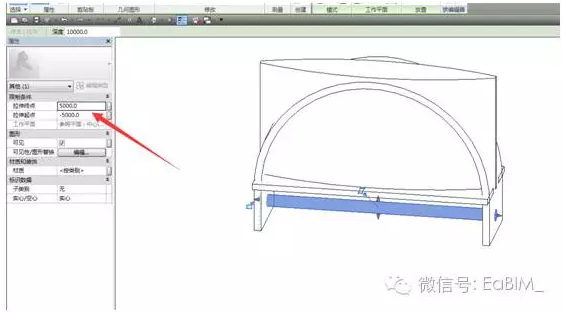

并將拉伸起點改為-5000，拉伸終點改為5000：

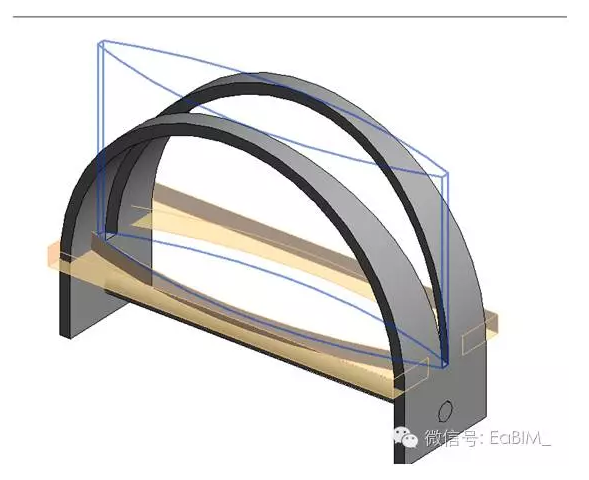

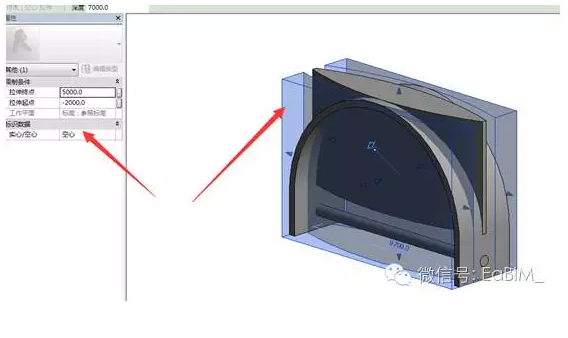

進入到三維視圖：將三個拉伸分別調為空心，并用命令分別剪切第一個拉伸實體；如下圖：

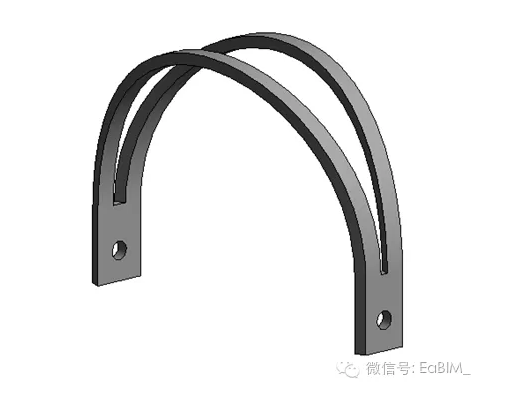

完成后如下圖：
最后根據自己的喜好加上顏色：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
