使用遠剪裁平面剖面立面、剖面或詳圖索引視圖，或限制三維視圖的深度。
“遠剪裁”功能定義了視圖的深度。使用它可以從視圖排除任何超出特定平面的模型圖元。
二維視圖：可在遠剪裁平面處剪切立面視圖、剖面視圖或詳圖索引視圖。
使用視圖的“遠剪裁”參數來激活功能并指定剪裁樣式。
使用“遠剪裁偏移”參數指定遠剪裁平面到立面標頭或剖面線的距離。超出遠剪裁平面的圖元會從視圖中排除。或者，在顯示立面標頭或剖面標頭的平面視圖中將其選中，并將遠剪裁平面拖動到所需位置。
對于詳圖索引視圖，請使用“遠剪裁設置”參數以指示詳圖索引視圖是否從其父視圖繼承設置。
三維視圖：可在遠剪裁平面處剖切三維視圖。
使用視圖的“遠剪裁活動”參數激活此功能。
使用“遠剪裁偏移”參數指定遠剪裁平面到相機的距離。超出遠剪裁平面的圖元會從視圖中排除。或者，使用“顯示相機”工具在二維視圖中（例如平面或立面視圖）顯示三維視圖相機，然后將遠剪裁平面拖動到所需的位置。
示例：二維視圖

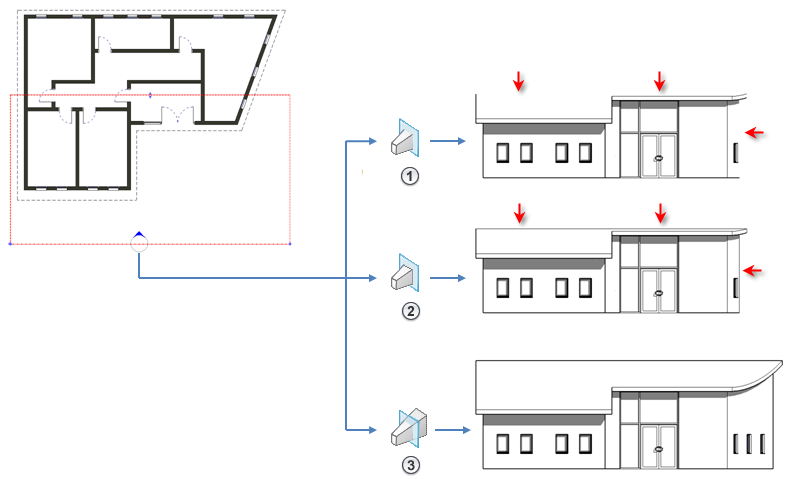

下圖顯示了模型的剪裁平面以及使用“遠剪裁”參數選項（
“剪裁時無截面線”、
“剪裁時有截面線”和
“不剪裁”）后生成的立面視圖表示。
按遠剪裁平面剪切立面視圖、剖面視圖或詳圖索引視圖時，在某些視圖中具有符號表示法的圖元（例如，結構梁）和不可剪切族不受影響。 將顯示這些圖元和族，但不進行剪切。
此屬性確實會影響打印。
按遠剪裁平面剪切二維視圖
打開所需的視圖。
在“屬性”選項板中，找到“遠剪裁”參數。
“遠剪裁”參數可用于立面視圖、剖面視圖和詳圖索引視圖。 要在詳圖索引視圖中使用該參數，請指定“不相關”作為“遠剪裁設置”參數。
單擊“值”列中的按鈕。
此時顯示“遠剪裁”對話框。
在“遠剪裁”對話框中，選擇一個選項，并單擊“確定”。
為“遠剪裁偏移”輸入值，以指定當“遠剪裁”屬性處于活動狀態時對視圖進行剪裁的位置。
