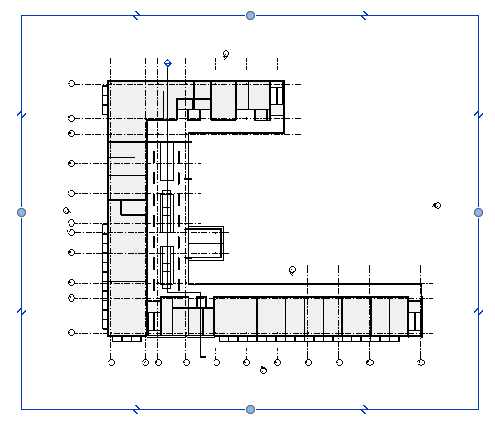

使用裁剪區域隱藏視圖中模型的各部分。
裁剪區域可以是矩形或非矩形。
在平面、立面或剖面視圖中，選擇裁剪區域，然后單擊“編輯修改 | <視圖類型>”選項卡
“模式”面板

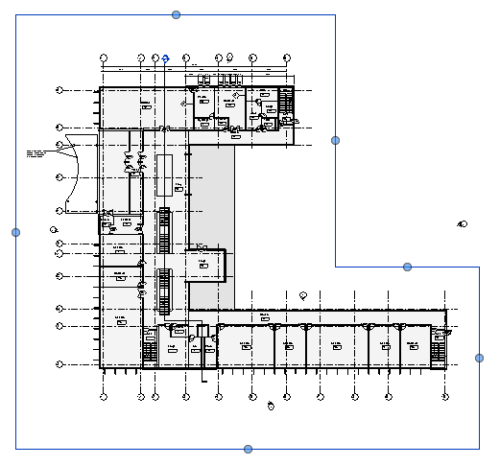

編輯裁剪。使用“修改”和“繪制”面板上的工具根據需要編輯裁剪區域。 修改或刪除現有的線，然后繪制完全不同的形狀。
注： 若裁剪區域為非矩形，則打印到 PDF 時它創建的文件可能會比較大。請參見疑難解答：打印視圖和圖紙以了解其他信息。
完成后，單擊
（完成編輯模式）。
注： 如果要重設某個已編輯的裁剪為矩形形狀，選中該裁剪，然后單擊“編輯修改 | <視圖類型 >”選項卡“模式”面板
“重設裁剪”。
