在revit繪制管道的過程中，通常需要將管道相互連接，或者將浴室設備、機械等設備連接到管道上。只使用管道繪圖命令逐個繪制管道太慢，而且常常需要在不同視圖之間來回切換，這影響了繪圖的效率。此時，我們可以使用“連接到”、“修剪/延伸為角”和“修剪延伸單個圖元”等修改命令提高連接速度。
以下以衛浴裝置與管道連接為例：

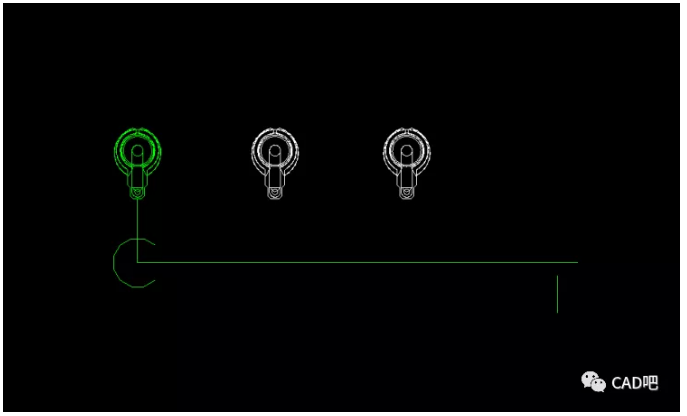

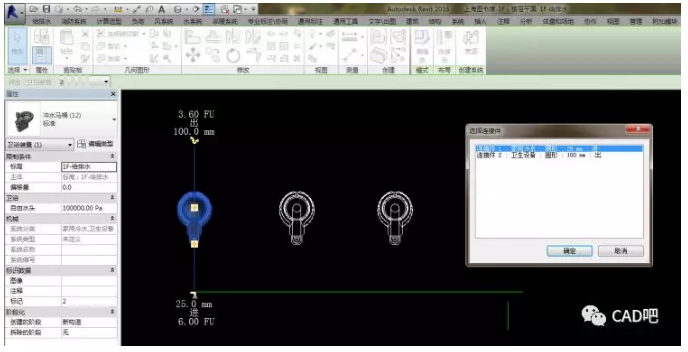

1.選中最左側的衛浴裝置，在“修改/衛浴裝置”選項卡上點擊“連接到”命令。此時會彈出“選擇連接件”對話框，此處選擇“連接件1：家用冷水：圓形25mm:進”，再點擊確定。如圖：

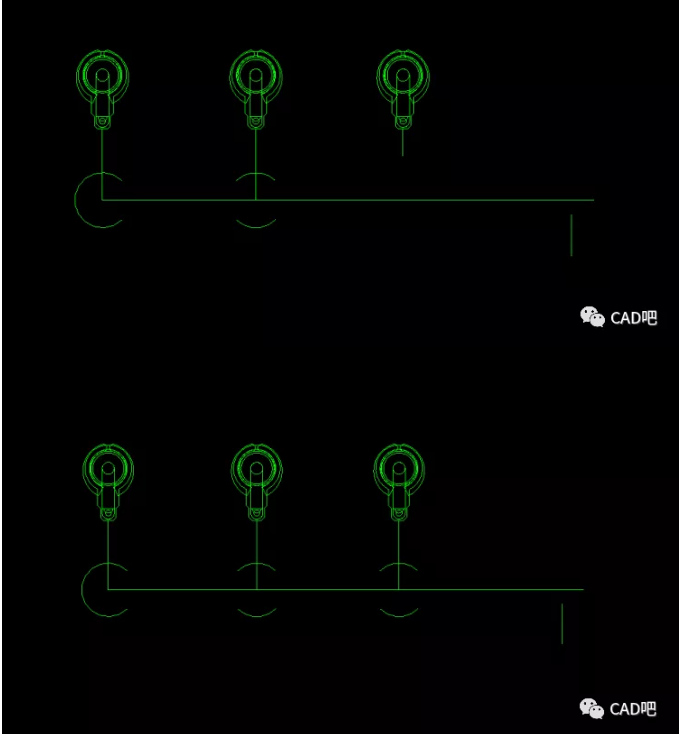

2.此時，鼠標箭頭上會帶有個“+”號，再點選管道，則軟件會自動創建管道和管件來連接改衛浴裝置。如圖：

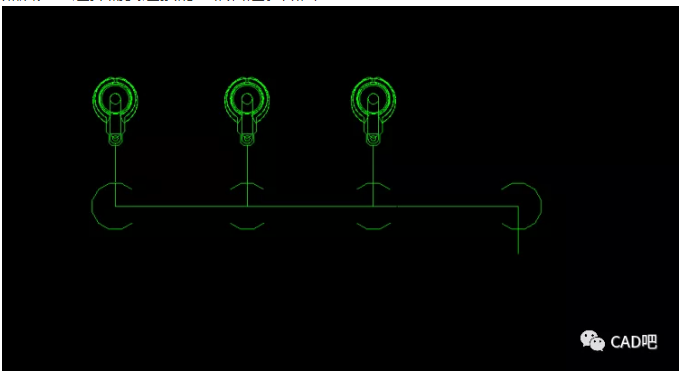

3.使用同樣的方法選擇中間的衛浴裝置，將其“連接到”主管上。在這里，軟件會根據實際需要決定在主管道上插入三通，而不是彎頭連接。并且，對于兩根管道處于不同標高的情況下，軟件會自動添加一小段立管用于連接。如圖：

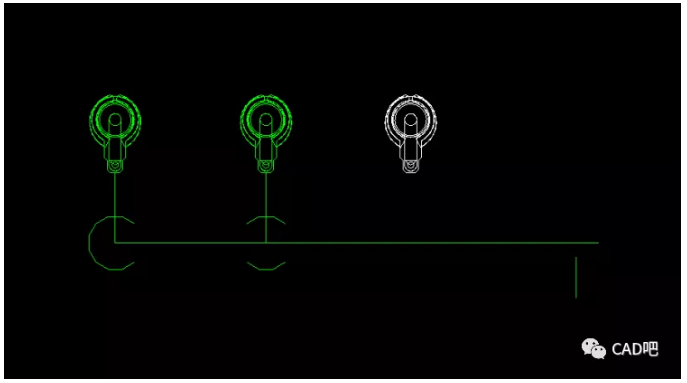

4.若衛浴裝置上已經有了連接管道，可以使用“修剪/延伸單個圖元”命令將其與主管道連接。在“修改”選項卡上點擊“修剪/延伸單個圖元”命令，首先選擇需要延伸到的主管，然后選擇需要被延伸的支管，則軟件會延伸支管并添加相應關鍵和立管將其連接。如圖示過程：
5.與“修剪/延伸單個圖元”命令類似，用戶還可以使用“修剪/延伸為角”命令，將兩個管道修剪或延伸后使用彎頭連接。方法是在“修改”選項卡上點擊“修剪/延伸為角”命令，然后分別選擇需要連接的兩根管道。如圖：
“修剪/延伸”與“連接到”命令在實際建模過程中非常實用，通過使用這些修改命令，我們可以快速的在平面圖中完成連接不同平面高度的的管道和設備。
