“規程”屬性確定規程專有圖元在視圖中的顯示方式。

使用“規程”屬性來控制以下行為：

• 根據相關規程在視圖中顯示哪些圖元類別

• 在視圖中顯示哪些視圖標記

• 視圖范圍及其剖切面是否控制平面視圖中圖元的顯示

• 自動隱藏線是否應用于視圖

無論使用包含多個規程的單一模型，還是使用鏈接到其他特定規程模型的模型，“規程”屬性都會影響視圖。

也可以在項目瀏覽器中使用此屬性來組織視圖。 請參見在項目瀏覽器中組織視圖。

若要設置視圖的“規程”屬性，請在項目瀏覽器中選擇視圖名稱，或打開此視圖。 在“屬性”選項板中，“規程”屬性列在“圖形”部分。 從列表中選擇一個值。

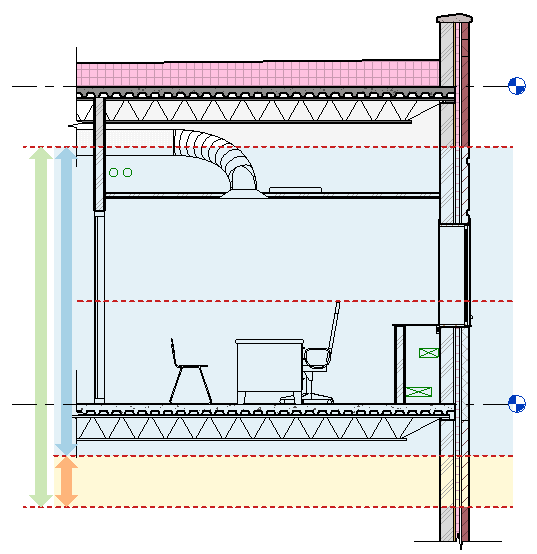

下面的示例基于一個模型的標高 1 剖面平面。 在該剖面平面中，綠色箭頭指示對應平面視圖的整個視圖范圍。 藍色箭頭指示主視圖范圍，該范圍已擴展到高于天花板進入正壓送風系統，并低于標高 1。 橙色箭頭指示視圖深度。 （請參見關于視圖范圍。） 在下面示例平面視圖中，“詳細程度”被設置為“精細”，以便更充分地顯示機械、電氣和管道圖元，從而方便說明。

如果需要，可以下載模型以更好地了解“規程”屬性如何影響視圖：view_discipline_example.rvt

視圖繼承原始視圖的規程

基于現有視圖創建視圖時，新視圖將繼承原始視圖的規程。 此規則適用于詳圖索引、剖面、立面和視圖副本。

例如，假設您打開一個結構平面視圖（“規程”屬性設置為“結構”的平面視圖），然后使用“剖面”工具創建平面視圖的一個剖面。 新剖面視圖的“規程”屬性也將被設置為“結構”。

僅當當前視圖的規程與目標視圖匹配時，視圖標記（該符號用于指示剖面、立面和詳圖索引）才會顯示在視圖中。 請參見下面的示例。

建筑規程

“規程”屬性設置為“建筑：

• 所有圖元類別都會顯示在視圖中，而與其相關規程無關。

  例如，視圖顯示建筑柱和結構柱，以及機械、電氣和管道圖元。

• 在平面視圖中，視圖范圍及其剖切面控制視圖中圖元的顯示。

• 平面視圖只顯示建筑詳圖索引、剖面和立面的視圖標記。

• “顯示隱藏線”視圖屬性設置為“按規程”（默認值）時，不會顯示自動隱藏線。

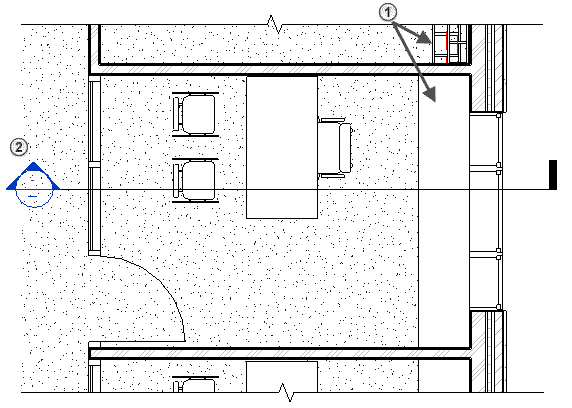

示例：在以下建筑樓層平面中：

 在墻的一側，將顯示電纜橋架。 在墻的另一側，電纜橋架被建筑保護層遮擋住了。

 標記顯示“規程”屬性設置為“建筑”的剖面視圖。 該平面不顯示已指定給其他規程的視圖標記。

結構規程

“規程”屬性設置為“結構”：

• 所有圖元類別都會顯示在視圖中，而與其相關規程無關。 但是，非結構墻將被隱藏。

  例如，視圖顯示建筑柱和結構柱，以及機械、電氣和管道圖元。

• 在平面視圖中，視圖范圍及其剖切面控制視圖中圖元的顯示。

• 平面視圖只顯示結構詳圖索引、剖面和立面的視圖標記。

• “顯示隱藏線”屬性設置為“按規程”（默認值）時，自動隱藏線顯示在視圖中。

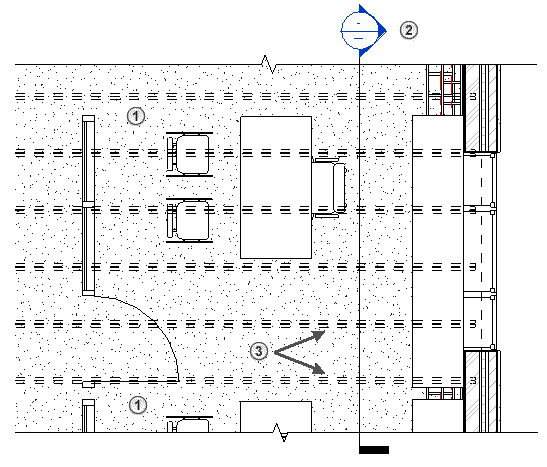

示例：在以下結構平面視圖中：

 非結構墻不顯示。 （請與上面所示的建筑平面進行比較）。

“規程”屬性設置為“結構”的剖面視圖的標記顯示。 該平面不顯示已指定給其他規程的視圖標記。

顯示隱藏線以展示樓板下面的結構框架圖元，因為此平面的視圖范圍延伸到標高 1 之下。

機械、電氣和管道規程

當“規程”屬性設置為“機械”、“電氣”或“管道”時：

• 機械、電氣和管道類別圖元在視圖中的顯示取決于“對象樣式”中的設置。

• 天花板圖元不會顯示在平面視圖中。

• 所有其他類別顯示為半色調。 不能使用選擇框來選擇這些半色調圖元， 而要分別選擇每個半色調圖元。

• 在樓層平面視圖和詳圖索引視圖中，視圖范圍內的大多數機械、電氣和管道圖元都繪制在其他圖元頂部，無論剖切平面是否與這些圖元相交。 然而，管道裝置不以此方式覆蓋其他圖元。

• 平面視圖僅顯示具有匹配規程的詳圖索引、剖面和立面的視圖標記。

• 圖元隱藏線的控制如下所述：

• 對于機械、電氣和管道圖元，隱藏線在視圖中是否顯示，取決于“顯示隱藏線”視圖屬性以及“機械設置”和“電氣設置”對話框的“隱藏線”窗格中的其他設置。

• 對于所有其他類別的圖元，則不顯示隱藏線。 對于這些圖元，功能區禁用了“顯示隱藏線”和“刪除隱藏線”工具。

• 內部間隙” 和 “外部間隙（光暈）設置為機械、電氣和管道圖元定義使用 “ 隱藏線 ” 窗格中的 “ 機械設置” 和 “電氣設置” 對話框。

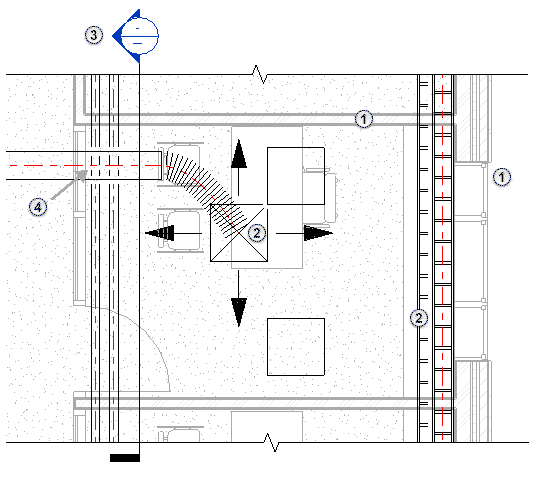

示例：在以下機械平面視圖中：

 建筑和結構圖元（墻、門、窗、家具）基于“視圖范圍”以半色調顯示。 天花板圖元未顯示在視圖中。

 機械、電氣和管道圖元根據“對象樣式”中的定義顯示。 無論這些圖元在模型中的實際垂直位置如何，這些圖元將覆蓋其他圖元。

“規程”屬性設置為“機械”的剖面視圖的標記顯示。 該平面不顯示已指定給其他規程的視圖標記。

 機械、電氣和管道圖元的隱藏線顯示在視圖中。

協調規程

“規程”屬性設置為“協調”：

• 所有圖元類別都會顯示在視圖中，而與其相關規程無關。

  例如，視圖顯示建筑柱和結構柱，以及機械、電氣和管道圖元。

• 在平面視圖中，視圖范圍及其剖切面控制視圖中大多數圖元的顯示。

  視圖范圍內的一些機械、電氣和管道圖元會顯示，無論剖切面是否與這些圖元相交。

  此外，剖切面上方的機械、電氣和管道圖元繪制在其他圖元頂部。 對于這些圖元，其繪圖順序由視圖標高的相對高度來確定。 如果這些圖元出現在剖切面下方，將按與剖切面的距離來確定繪圖順序。

• 平面視圖顯示所有規程的詳圖索引、剖面和立面的視圖標記。

• “顯示隱藏線”視圖屬性設置為“按規程”（默認值）時，不會顯示自動隱藏線。

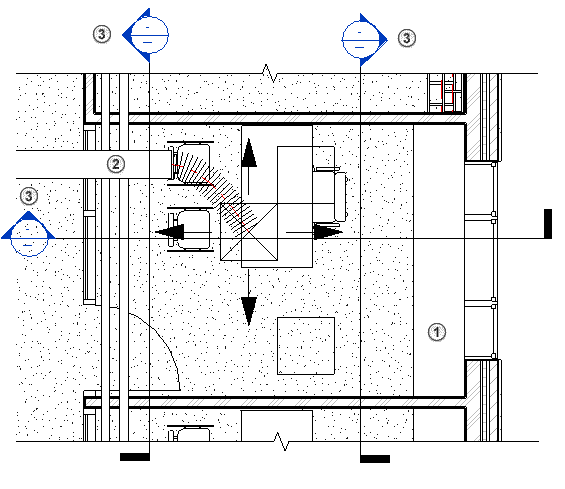

示例：在以下協調平面視圖中：

 所有規程的圖元根據視圖范圍在視圖中顯示。

 機械、電氣和管道圖元會顯示，并根據上述規則覆蓋其他圖元。

 所有規程的剖面視圖的標記顯示。
