在Revit中,建模時經常會遇到在平面圖中管件或閥件變透明的問題,這時要從族可見性設置和基線兩個方面考慮。
1、族的可見性原因
在建模時會遇到管件或閥件透明,如圖所示。

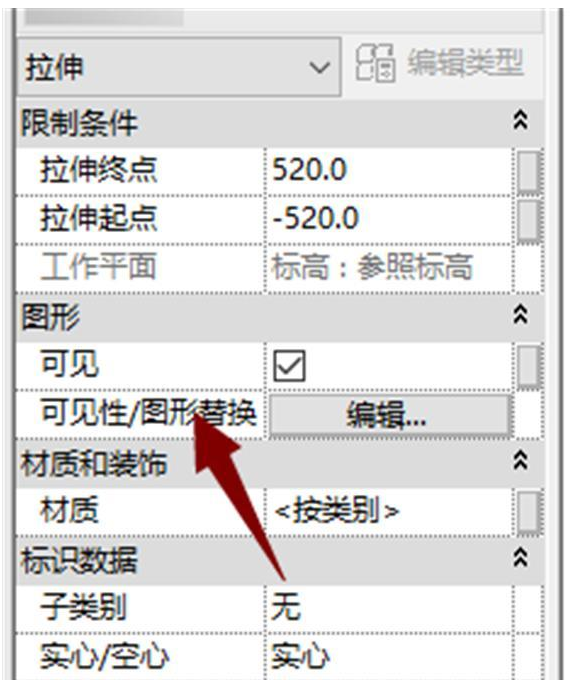

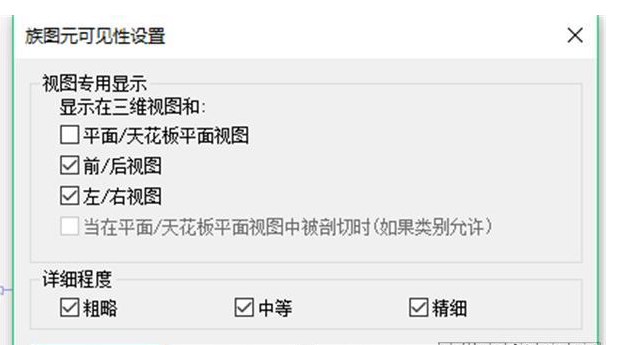

雙擊有問題的閥件,或點擊“編輯族”,查看族圖元可見性設置,如圖所示。

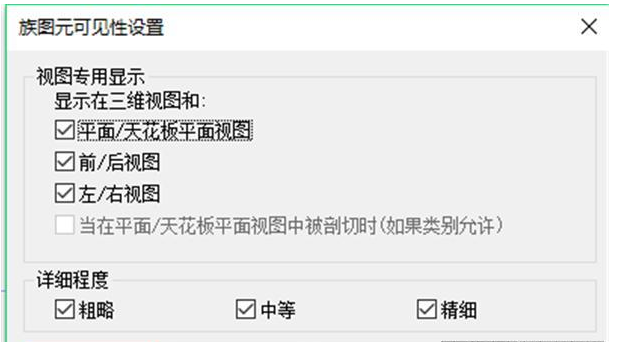

確認族里構件的實體模型在所選視圖“精度”中是否可見,以及對應的“視圖類型”(平、立面等)是否可見,設置結果如圖所示。

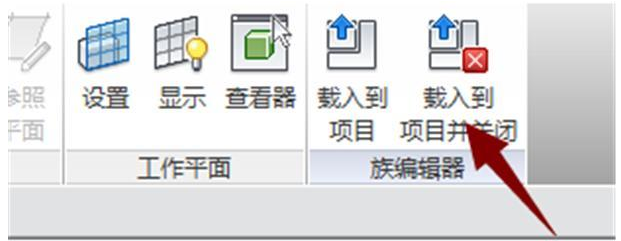

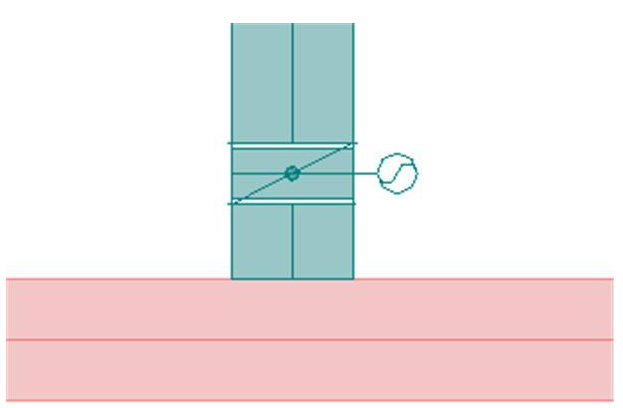

設置完成后,點擊“載入到項目并關閉”,平面圖中就能顯示出圖形,如圖所示。


2、基線的影響

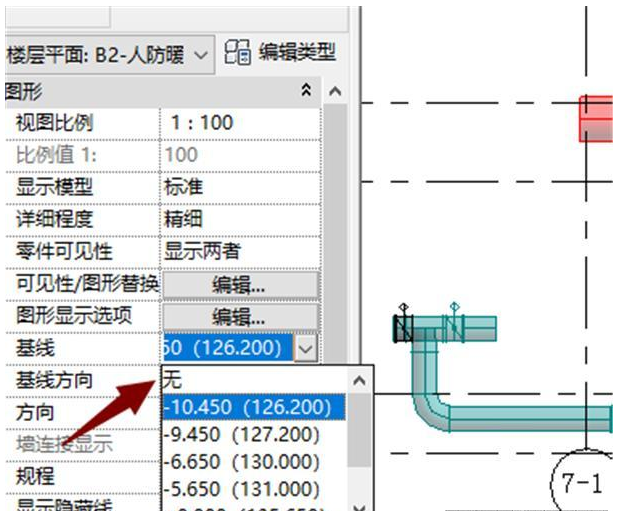

若做了以上處理后還是看不見,找到“基線”選項,選為“無”或非視圖樓地面的標高,如圖所示。
