    文章來源：廣筑BIM咨詢

    作者：程治中

    最近筆者畫圖時遇到了一個問題，簡直崩潰

    模型在幾個設備上多次復制之后出現了如下癥狀

    幾乎所有構件，在同一位置又復制了一次

    這些閃爍著幽靈般光芒的地方，都是一個一個的噩夢

    關鍵是模型體量巨大，逐個點選刪除的話，

    搞不好能沖擊一下單體建模時間的吉尼斯紀錄！！

    冷靜想了想還是別去吉尼斯湊熱鬧了

    坐穩了接下來的表演

    堪稱神乎其技！

    一、利用“警告”導出構件名

    這里以某一層為例：框選模型，點擊“顯示相關警告”。這里會顯示出所有問題構件的ID號碼。

    點擊“導出”，提取這些ID。

    二、利用office軟件處理數據

    （通過這一步，篩選出需要刪除的構件ID）

    1、找到導出文件，右鍵—選擇“記事本”打開

    2、在記事本中配合按鍵CTRL+A全選并復制，新建一個excel文件

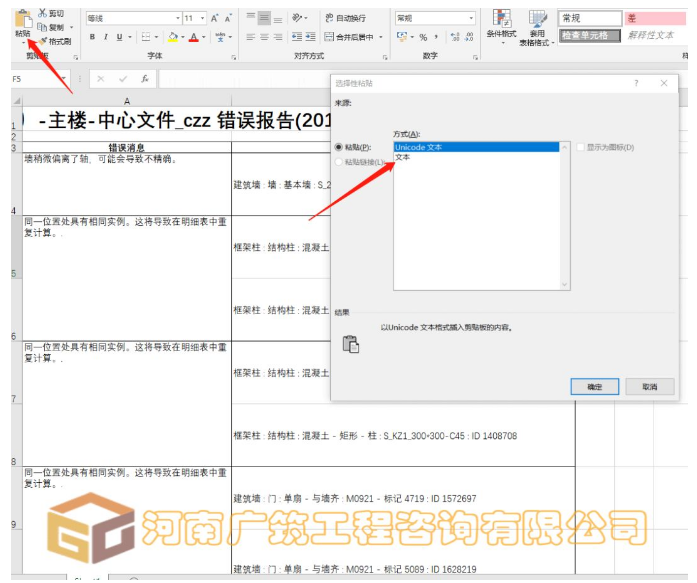

    3、在excel文件中，點擊“開始”—“粘貼”下拉菜單—“選擇性粘貼”—選中“文本”選項—“確定”

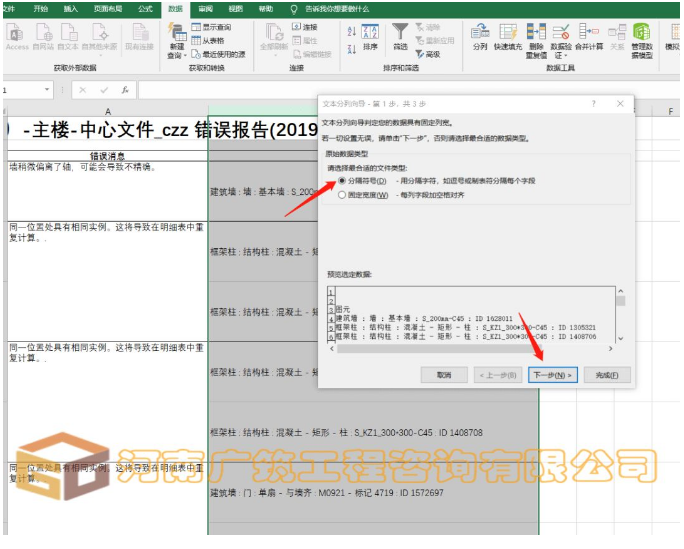

    4、選中第二列，點擊“數據”—“分列”—“選擇分割符號”—“下一步”

    （此步驟目的是將ID號碼進行分隔，組成單獨一列，方便選擇）

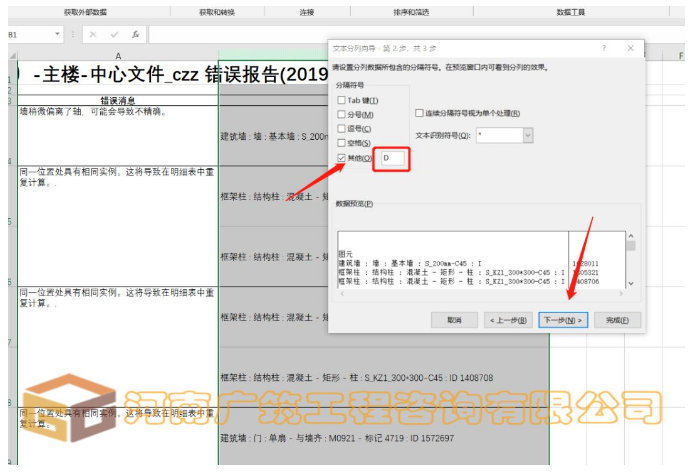

    選擇“其他”，在空格中輸入構件名稱中”ID”的“D”，點擊“下一步”，之后點完成

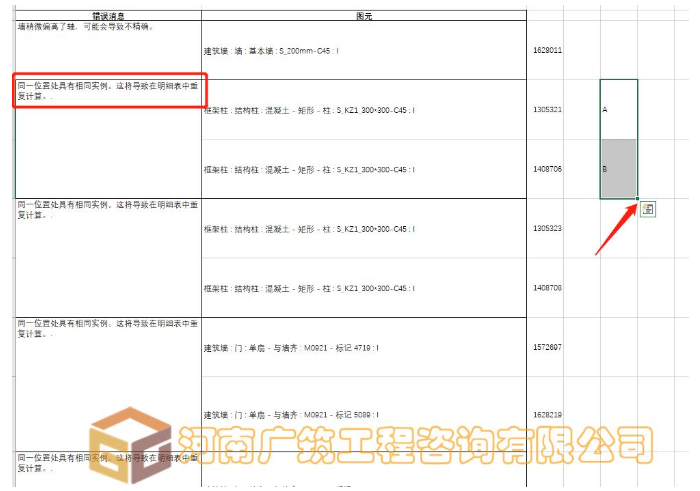

    5、找到需要修改的項目范圍內，在右側的一列中添加輔助標簽，以“A””、“B”為例，并向下填充。

    （因為同一位置有兩個相同構件，需要篩選出其中一個進行刪除，此處添加標簽就是為了方便篩選。）

    直到全部選中所需范圍

    選中此列，點擊“數據”—“篩選”，過濾出所有B項

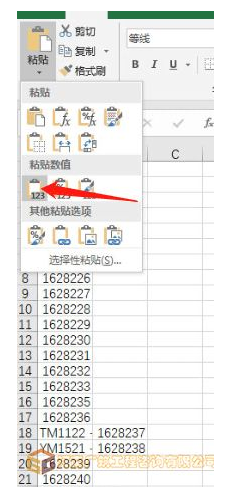

    6、復制過濾出的ID內容，新建excel文件，點擊“開始”—“粘貼”—“值”

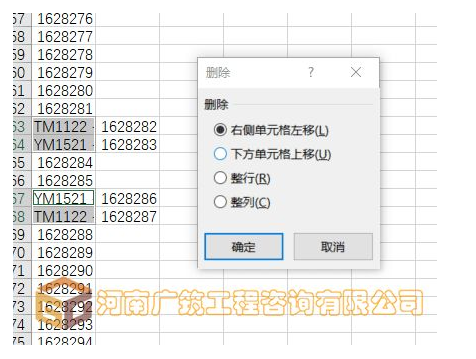

    選中多余單元格右鍵刪除

    此處出現多余單元格，是因為在“分列”時，系統自動在“D”處分列，此項目中包含“DTM”、“DYM”等構件，因此會出現多余單元格，刪掉即可。

    7、為了方便revit識別這些構件ID，在第二列添加分號“；”，同樣向下填充，最后一行可不填充

    第三列設置公式，合并前兩個單元格內容，即f(x)=“A1”&“B1”，并向下填充

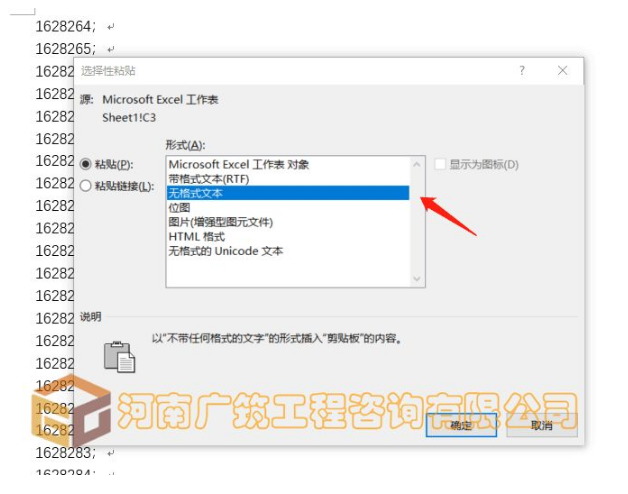

    8、復制第三列內容，新建word文檔，“開始”—“粘貼”下拉菜單—“選擇性粘貼”—“無格式文本”

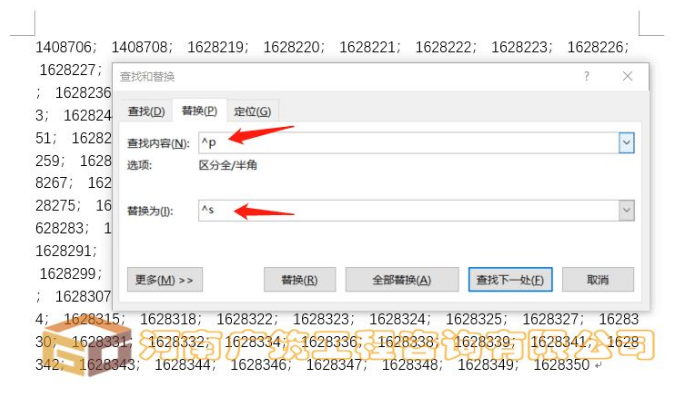

    點擊替換命令，查找“^p”替換為“^s”。（此步驟是為了去掉段落標記，方便revit識別）

    三、進入revit選中構件進行刪除

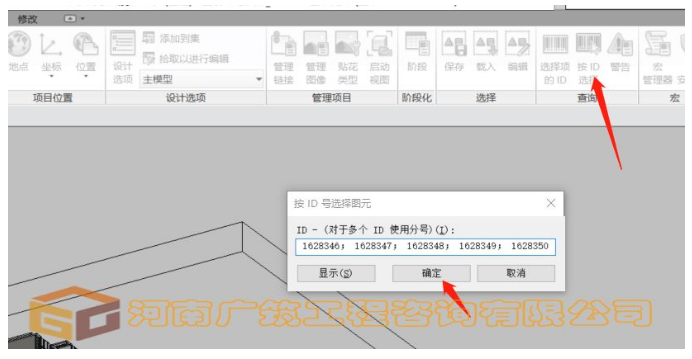

    復制文檔中的內容，打開revit，點擊“管理”—“按ID選擇”，粘貼內容，點擊確定

    此時就能選中我們整理出的構件，進行刪除。

    搞定

    一頓操作完成后瞬間覺得

    整個世界都是溫柔的

    你也趕緊試試吧
