如何在CAD中繪制圖紙
計算機輔助設計（Computer-Aided Design, CAD）在工程和設計領域中是一種常用的工具。CAD軟件可以幫助工程師和設計師快速、準確地繪制圖紙。以下是一些在CAD中繪制圖紙的基本步驟。
1. 打開CAD軟件
首先，打開你選擇的CAD軟件。一些常見的CAD軟件包括AutoCAD、SolidWorks和CATIA等。你可以根據自己的需求選擇適合自己的軟件。
2. 創建圖紙

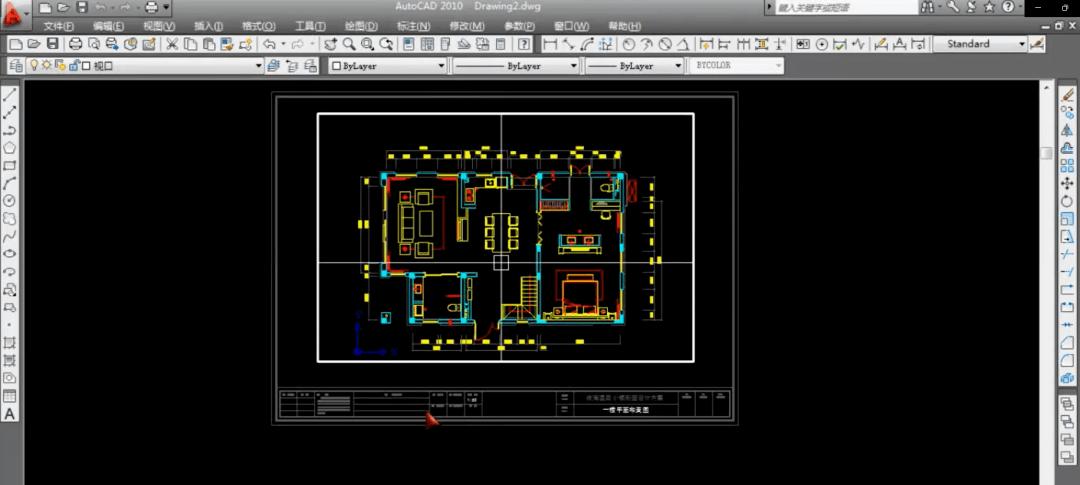

在CAD軟件的界面上，選擇“新建”或“創建新文件”等選項來創建一個新的圖紙。在這一步中，你需要選擇圖紙的大小、單位（如英寸或毫米）以及圖紙的比例。
3. 繪制基本幾何圖形

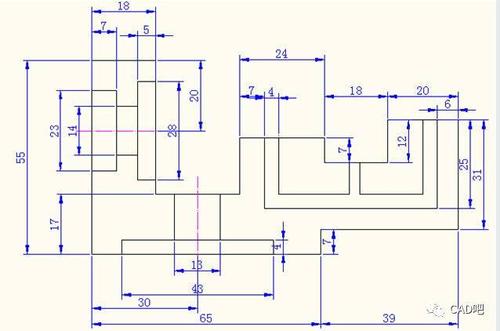

在圖紙上，使用CAD軟件提供的工具來繪制基本的幾何圖形，如直線、圓和矩形等。你可以使用CAD軟件提供的繪圖工具或者輸入具體的坐標來繪制這些圖形。
4. 添加尺寸和注釋
在圖紙上，添加尺寸和注釋是很重要的。使用CAD軟件提供的尺寸工具來測量和標記長度、角度和半徑等。同時，使用注釋工具來添加文字和說明，以便其他人能夠理解你的設計意圖。
5. 細化設計
一旦基本的幾何圖形、尺寸和注釋添加完畢，你可以開始細化設計。根據需要，你可以使用CAD軟件提供的功能來生成曲線、表面和體積等復雜的圖形。你還可以使用CAD軟件提供的顏色和圖案來裝飾你的圖紙。
6. 保存和打印圖紙
在完成設計后，記得保存你的圖紙。選擇“文件”菜單中的“保存”選項，并為你的圖紙選擇一個合適的文件名和保存位置。如果你需要將圖紙打印出來，可以選擇“文件”菜單中的“打印”選項，并按照打印機的要求設置打印參數。
綜上所述，使用CAD軟件繪制圖紙是一項相對簡單的任務。通過按照上述步驟，你可以快速、準確地繪制出你需要的圖紙。無論你是工程師還是設計師，CAD軟件都將成為你的得力助手。
