創建基于類別和參數值識別圖元的過濾器。將這些過濾器應用于視圖以更改圖元的可見性或圖形顯示。

例如，如果您需要更改視圖中 2 小時防火等級墻的線樣式和顏色，請執行以下操作：

1. 創建過濾器以選擇視圖中所有防火等級參數的值為 2 小時的墻。

2. 將過濾器應用于視圖，并定義可見性和圖形顯示設置（例如線樣式和顏色）。

因此，所有符合過濾條件的墻將以指定的可見性和圖形設置（假設無其他設置替換這些設置；請參見圖元可見性替換層次）顯示在視圖中。

規則和規則集

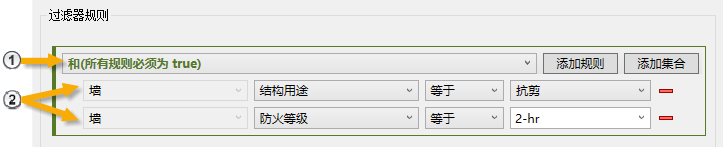

基于規則的過濾器中包含一個或多個規則集 。每個規則集包含一個或多個“規則” 和/或嵌套的規則集。

您可以定義的規則和規則集沒有數量限制。

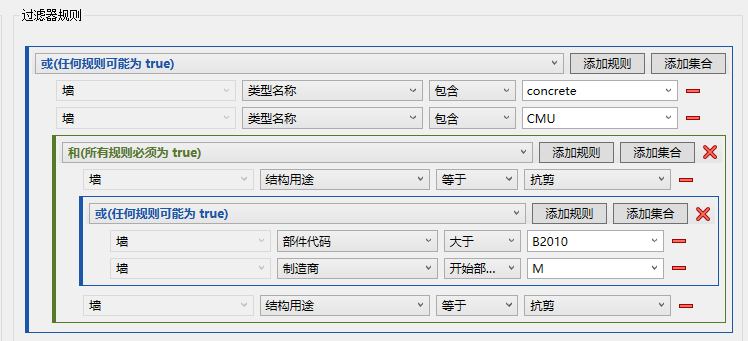

每個規則集使用 AND 條件或 OR 條件：

• AND：嵌套在此集中的所有規則和規則集必須計算為 true。

• OR：嵌套在此集中的一個或多個規則或規則集必須計算為 true。

使用 AND 和 OR 條件和嵌套來仔細規劃過濾規則，以確保獲得所需的結果。請參見基于規則的過濾器示例。

提示： 創建一個樣例模型，其中包含要在過濾器中使用的類別的圖元。通過創建具有規則的過濾器并將過濾器應用于視圖來進行實驗，直到獲得所需的結果。然后使用“傳遞項目標準”以將該過濾器傳遞到您的項目中。

類別和參數

在創建過濾器時，首先選擇一個或多個類別。然后，您可以創建規則集。可以為規則集中的每個規則指定參數、運算符和值。

可用于創建規則的參數取決于您為過濾器選擇的類別。在創建過濾器之前，請仔細考慮要實現的目標，以及如何以最佳方式識別這些圖元。確定要用于過濾器的類別。

例如，要創建可識別 2 小時防火等級門的過濾器，請選擇“門”類別。要創建可識別 2 小時防火等級門和墻的過濾器，請選擇“門”和“墻”類別。

為篩選器選擇多個類別時，必須先指定每個規則的類別，然后才能選擇要用于規則的參數。

參數可以包括以下任意項：

• 實例參數

• 類型參數

• 項目參數

• 共享參數

您可以使用全局參數作為規則的值。在這種情況下，使用運算符“關聯”或“不關聯”。

如果啟用工作集，則“工作集”參數也可用。

運算符和值

當您創建規則時，可用的運算符取決于參數的類型。有關運算符列表，請參見“過濾器”對話框。

當輸入規則的值時，您可以執行以下操作之一：

• 從下拉列表（顯示來自當前模型中圖元的值）中選擇一個值。

• 輸入一個值。對于數字值，您不需要指定單位。文字值不區分大小寫。

如果要為參數選擇多個值，請為每個值添加一個規則。使用 OR 條件將這些規則嵌套在規則集下。

如果您在規則中使用共享參數，可以使用“參數存在”運算符，并忽略一個值。
