樓梯作為Revit中也是一個比較常用的工具，說它難也算難，說簡單也算簡單，一兩篇文章是說不清的，毫無疑問需要經常實戰。那我們只能從一些問題中不斷地探索這其中的奧妙。

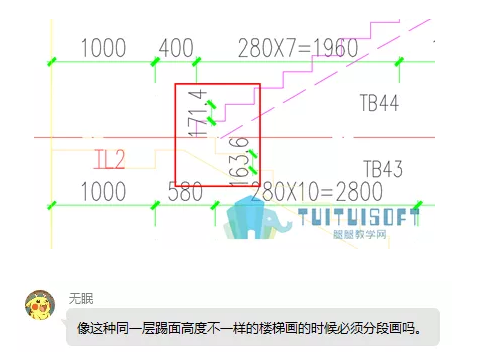

比如，群里的這個問題
這個問題說簡單也是簡單的，一句話，就是要分段進行繪制的。聽到這里的時候，也懂了一大半了。那么問題是分段繪制的樓梯需要注意什么嗎？
a、從命名上分析，因為是不同踢面的高度而已，所以樓梯的名稱很純粹，只需要按照圖紙內容，直接命名成樓梯1或者樓梯2即可。
b、如果樓梯1的梯板厚度不一樣呢，那分段進行繪制的樓梯，名稱該怎么命名，還是按照剛才的方法嗎？

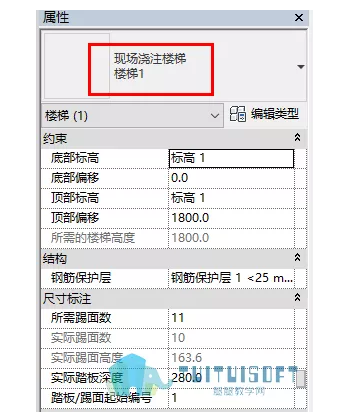

同樣是“樓梯1”，首先命名里面肯定是要有“樓梯1”這個字眼存在的。其次大家都知道每個樓梯的“梯板厚度”都不同，如果直接從“樓梯1”中去改，那么里面的參數就會發生變化。

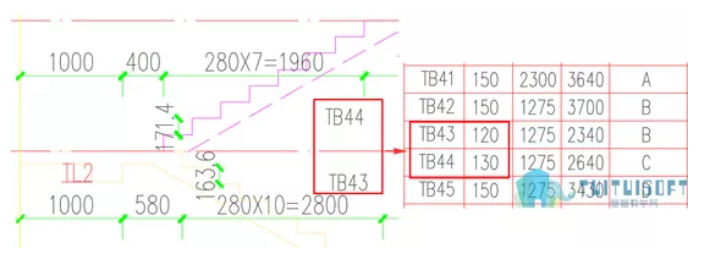

因此我們可以這樣做，通過梯板的厚度對樓梯進行命名。如下圖，TB43為120厚，TB44為130厚，因此可以命名為“樓梯1-TB43”、“樓梯1-TB44”嗎？
這樣會有一個問題，樓梯梯板類型如此多，為了解決這個問題，我們可以這樣命名我覺得更合適些，比如“樓梯1-TB120mm”、“樓梯1-TB130mm”，以厚度進行命名更加的合適，因為樓梯的厚度不會很多種，你們覺得怎么樣呢？
c、像這種類型的樓梯，如果類型一樣，梯段什么的高度也一樣，也可直接采用”復制”的方法。

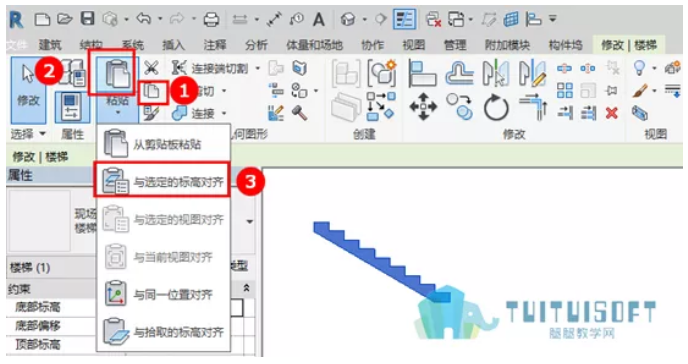

選中樓梯，然后將樓梯復制到剪貼板，最后再與選定的標高對齊就可以。
