    Revit鋼筋模型創建可以通過三種方式創建：

        1.Revit自帶的鋼筋創建選項板

        2.Revit速博包快速創建

        3.Dynamo創建

    今天給大家?guī)淼氖荝evit自帶鋼筋創建選項版創建。

    正如所言，Revit鋼筋選項版的創建也是時代的產物，不光是結構梁、板、柱內的創建，還有里面的鋼筋是怎么樣的表現形式，怎么出鋼筋量，這都是現在客戶的需求，恐怕也是大家的需求吧，那么，接下來開始講解Revit自帶鋼筋創建選項版創建。

    繪制鋼筋之前：

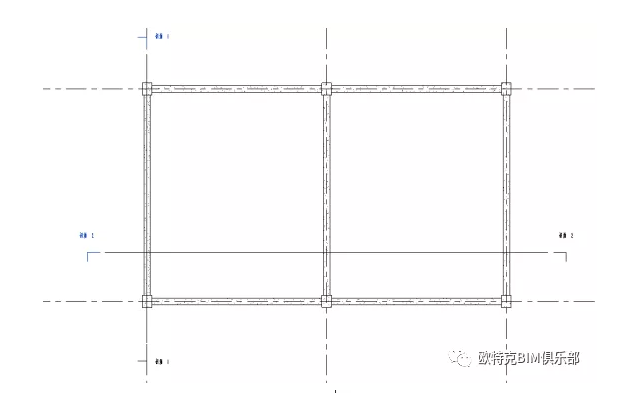

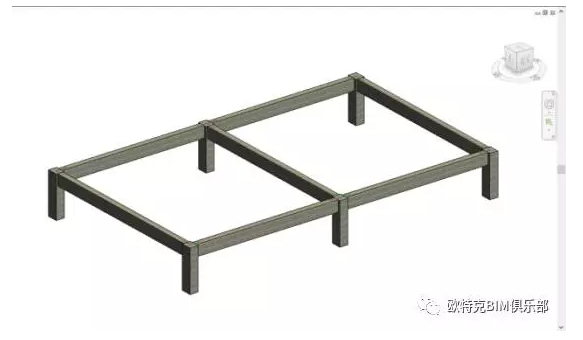

    1.提前畫出如圖所示的梁柱結構。

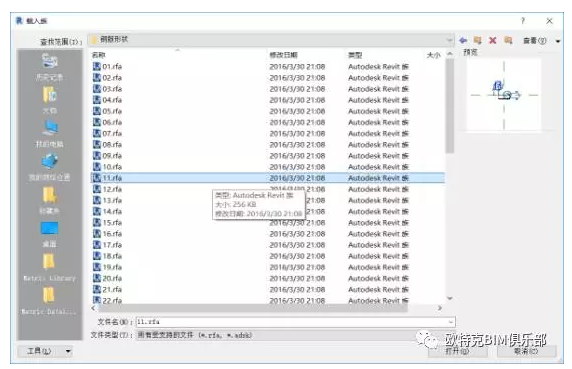

    2.提前將鋼筋形狀族載入至Revit中。

    鋼筋的可編輯狀態：1.結構平面2.立面3.剖面（最常用）

    一、編輯梁的鋼筋

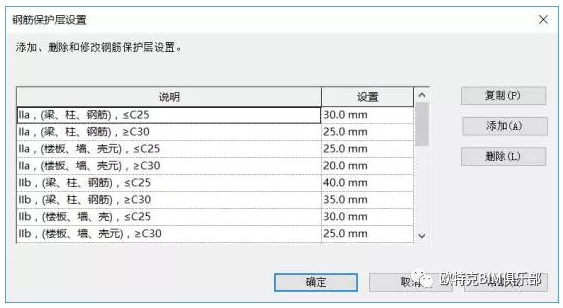

    首先設置鋼筋的保護層厚度，

    可以復制和添加、修改，這個是后期鋼筋主體建模的基礎。

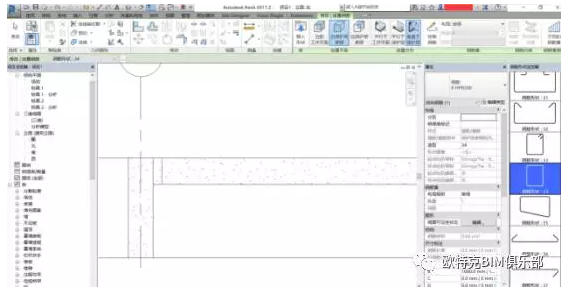

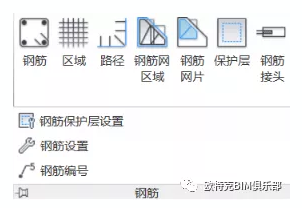

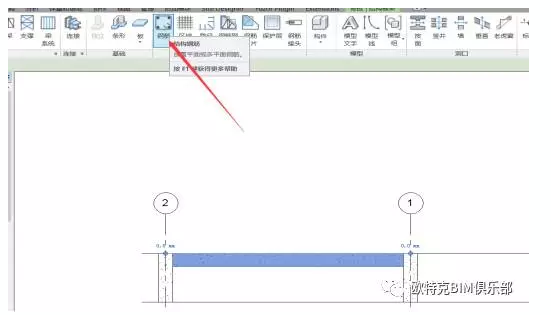

    然后，我們開始繪制鋼筋。

    在這里，有三個放置平面，其中，第一個主要是在剖面中繪制使用。第二個近保護層參照繪制離你最近的主體面內內向遠開始繪制，第三個，顧名思義，繪制離你最遠的主體平面內向近開始繪制。

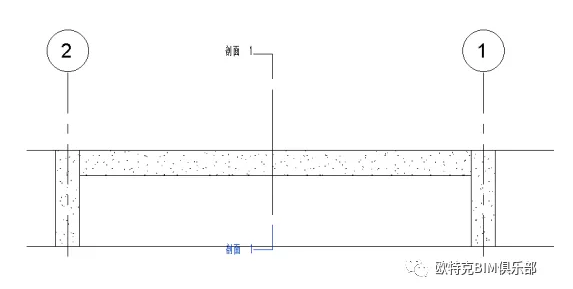

    接下來需要做一個剖面圖，體現鋼筋的放置方向。

    放置方向第一個與當前工作平面對應，

    放置方向第二個平行于工作平面

    放置方向第三個垂直于保護層

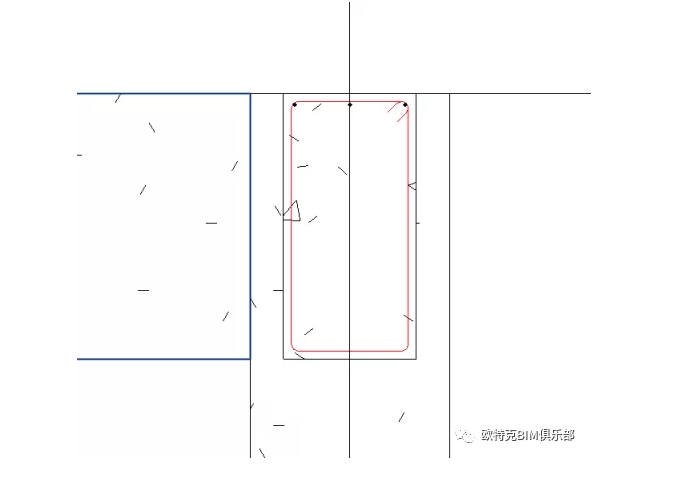

    按照途中所示繪制

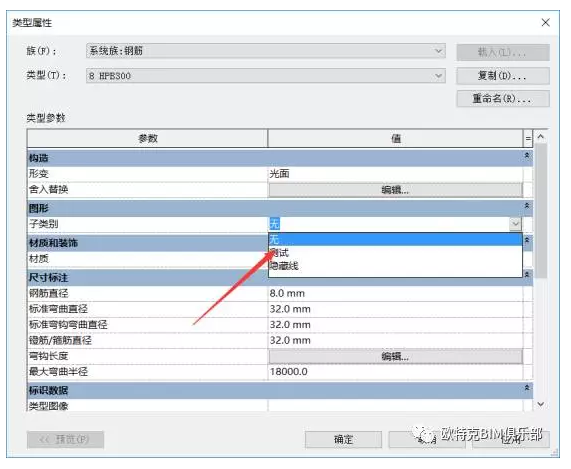

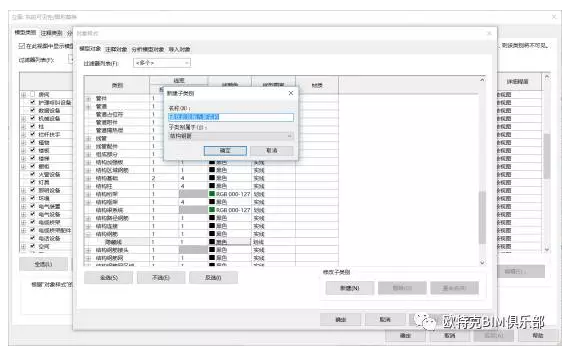

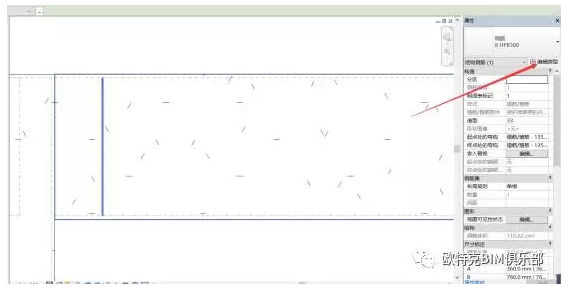

    接下來，教大家如何修改鋼筋的顏色。

    鋼筋的顏色由黑色變成紅色，是不是很神奇。

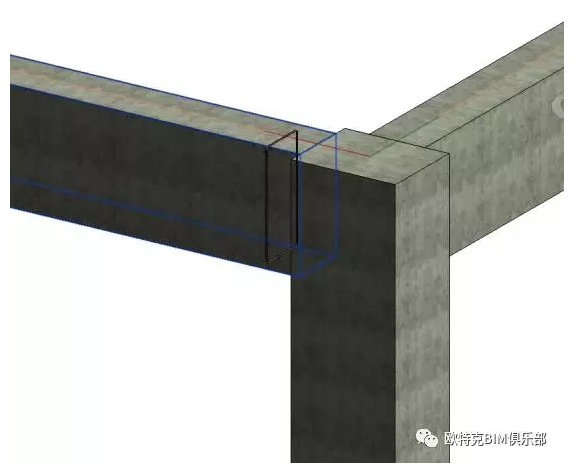

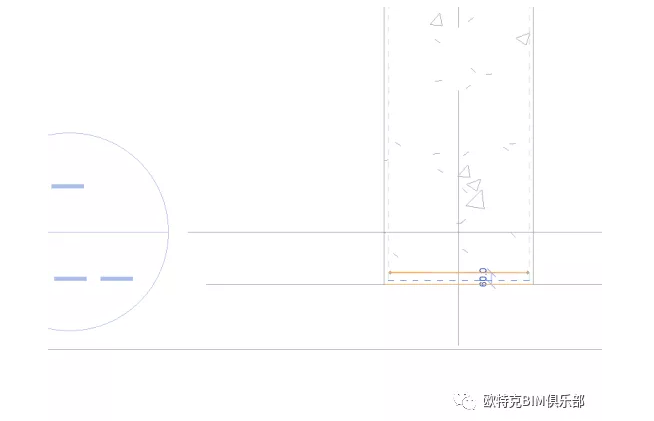

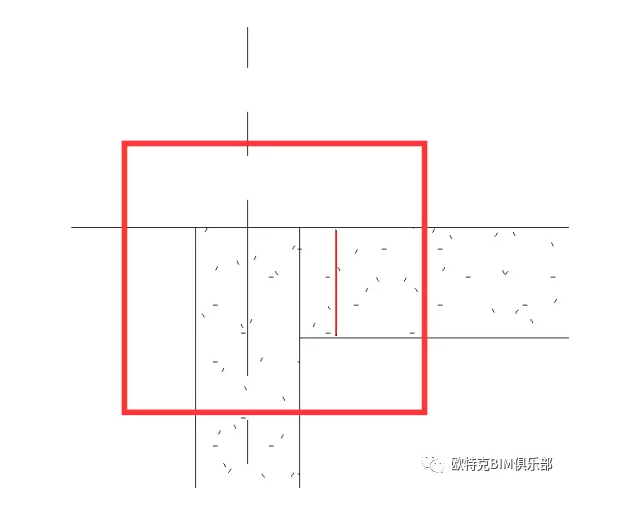

    在繪制鋼筋中，交叉位置是有限制的，接下來講解交叉位置的鋼筋限制

    編輯好，完成即可

    接下來，就是

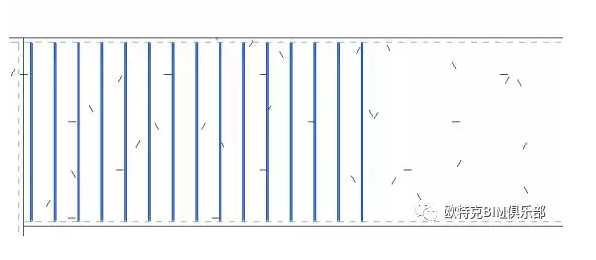

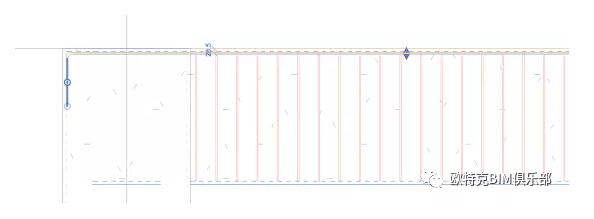

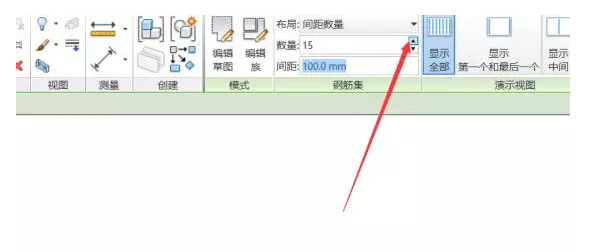

    這個可以像陣列似的布置，

    這里面的內容顧名思義，不多向大家解釋。

    鏡像一下：

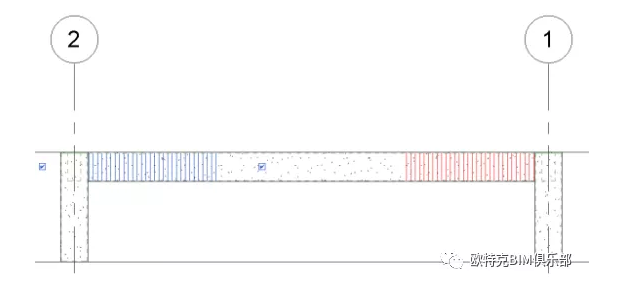

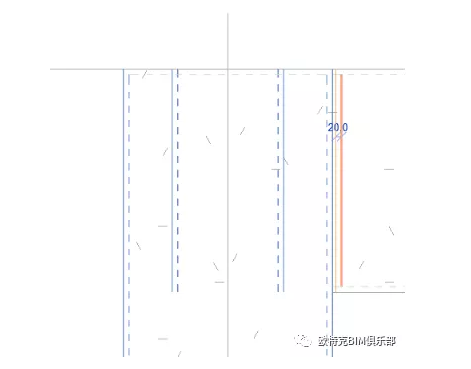

    中間一排稀疏的像這樣畫

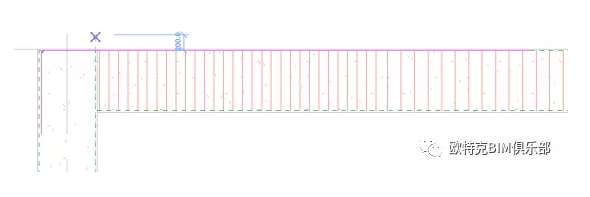

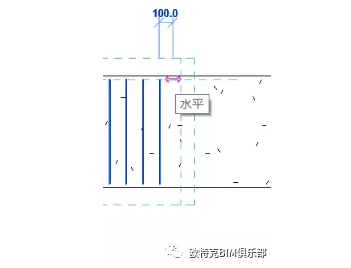

    復制一排鋼筋，輸入計算出來（一定要計算準確）的間距，Copy一下就可以了

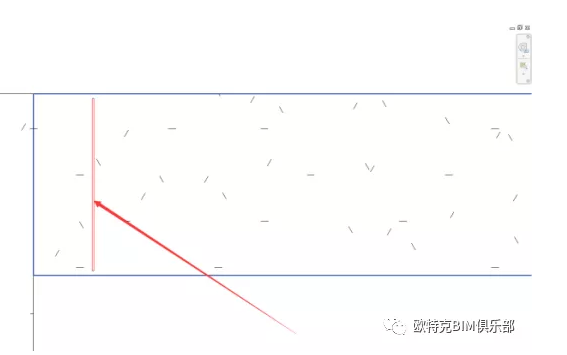

    接下來手動繪制粱的縱筋

    分別編輯約束情況

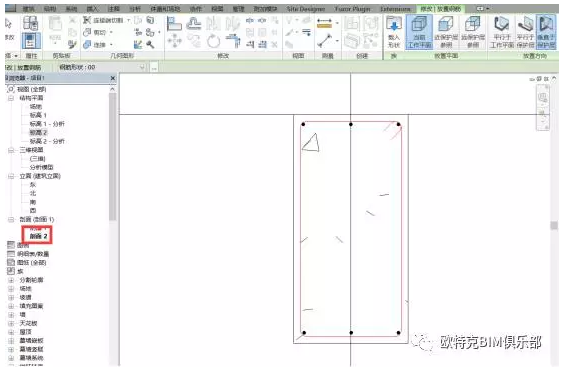

    調至剖面圖2：

    在剖面2中繼續繪制梁縱筋

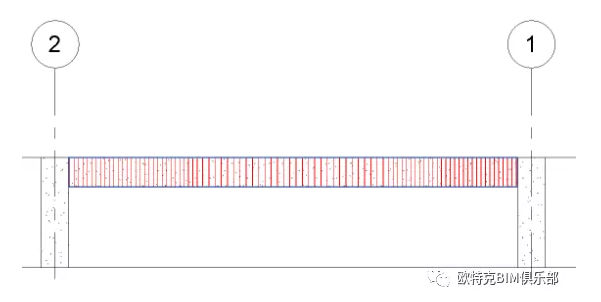

    梁的鋼筋繪制完成

    二、繪制柱的鋼筋

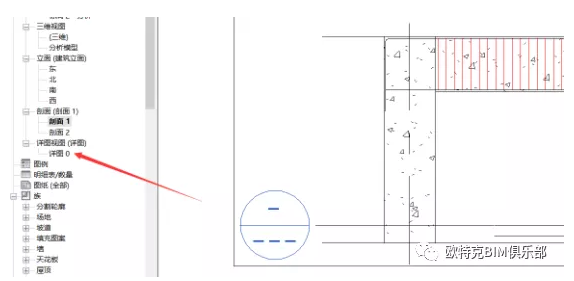

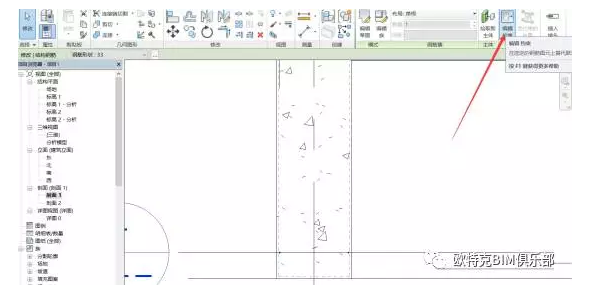

    在剖面1中做一個詳圖，然后進入

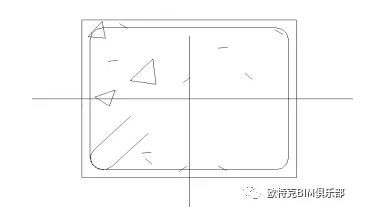

    繪制鋼筋

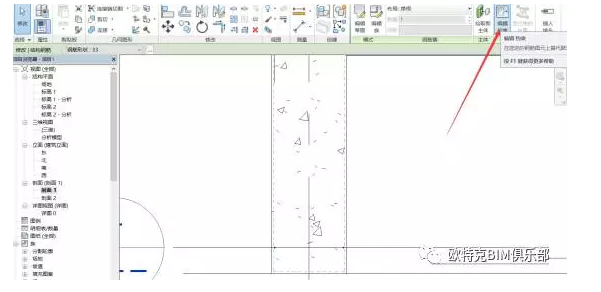

    選中鋼筋，編輯約束條件

    還是按照生成梁部鋼筋進行布置柱的鋼筋

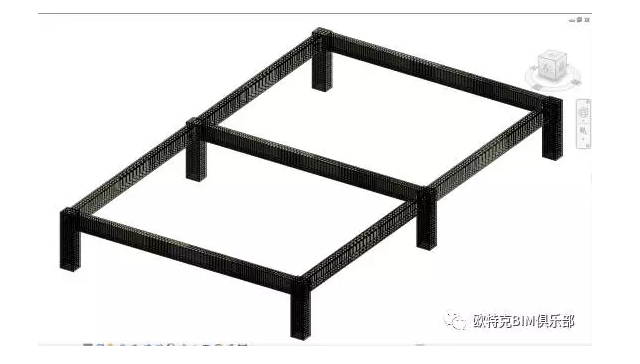

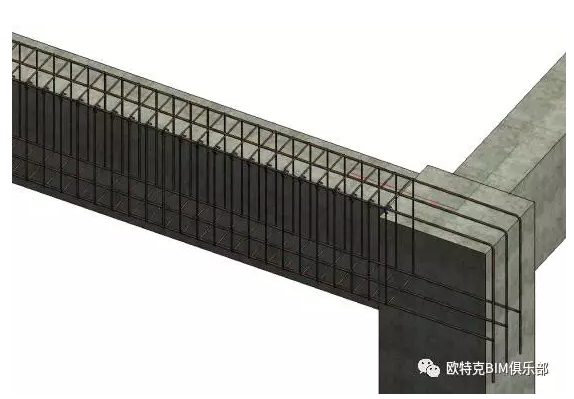

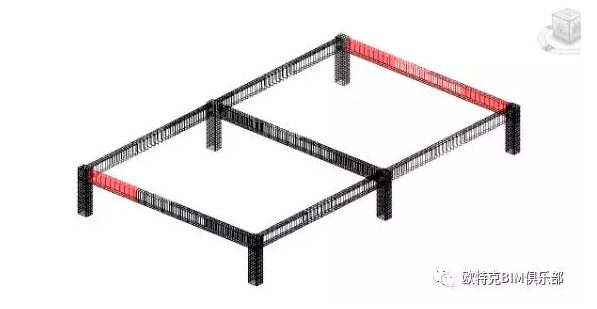

    至此，鋼筋模型全部創建完畢

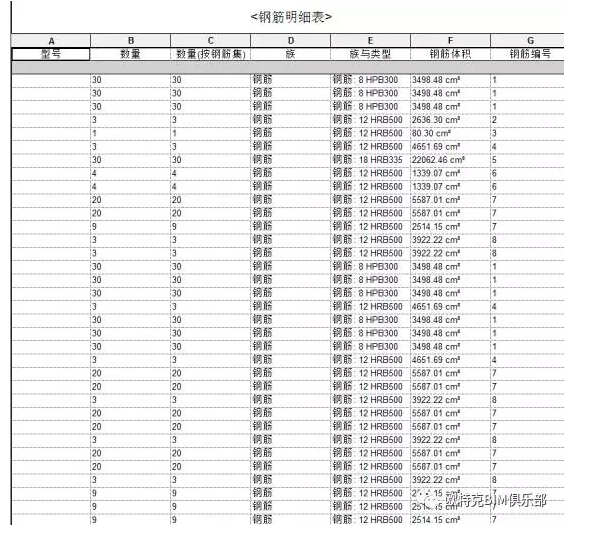

    最后：導出鋼筋明細表
