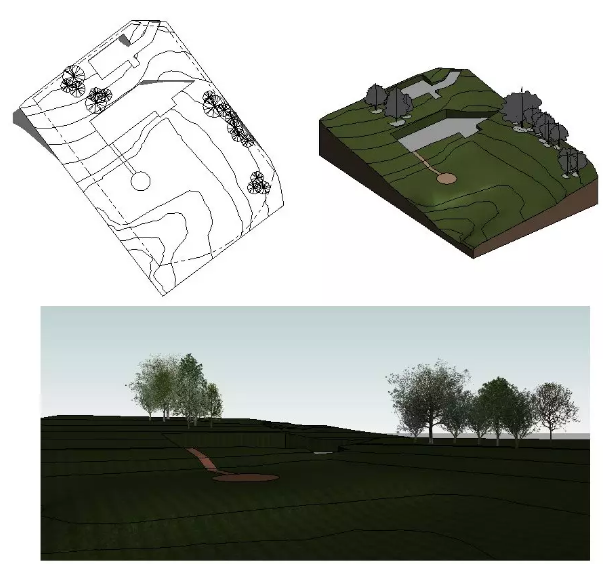

    繪制一個地形表面，然后添加建筑紅線、建筑地坪以及停車場和場地構件。

    然后可以為這一場地設計創建三維視圖或?qū)ζ溥M(jìn)行渲染，以提供更真實的演示效果。

    場地設置

    您可以隨時修改項目的全局場地設置。可以定義等高線間隔、添加用戶定義的等高線，以及選擇剖面填充樣式。

    要查看對等高線設置的修改結果，請打開場地平面視圖。要查看對剖面剪切材質的修改結果，請打開剖面視圖。

    定義場地設置

    指定等高線、剖面圖形和屬性數據的設置。

    要打開“場地設置”對話框

    單擊“體量和場地”選項卡?“模型場地”面板?。

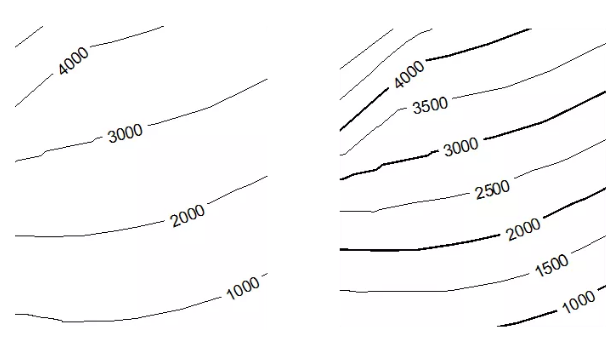

    要顯示等高線并定義間隔

    1.對于“顯示等高線”，請選擇“間隔”。

    2.輸入一個值作為等高線間隔。

    3.輸入一個值作為“經過高程”，以設置等高線的開始高程。

    在默認情況下，“經過高程”設置為0。例如，如果將等高線間隔設置為10，則線將出現在-20、-10、0、10、20的位置。如果將“經過高程”的值設置為5，則線將會出現在-25、-15、-5、5、15、25的位置。

    要查看等高線，請打開場地視圖。

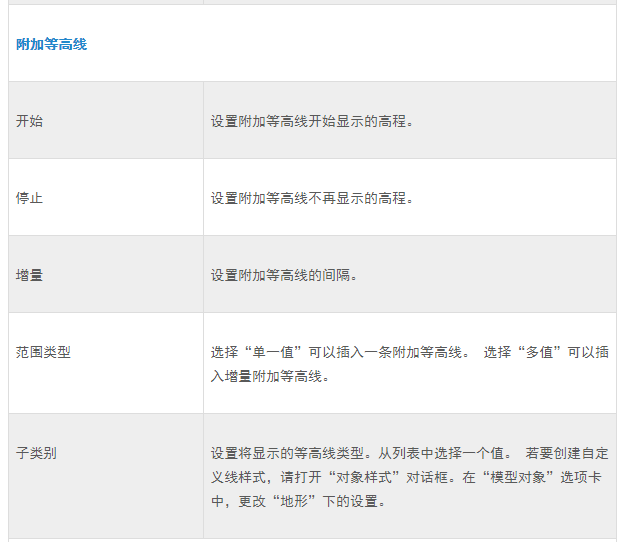

    要將自定義等高線添加到場地平面中

    如果清除“間隔”，自定義等高線仍會顯示。

    1.針對每組自定義等高線，單擊“插入”。

    2.要?jiǎng)?chuàng)建自定義等高線，請執行以下操作：

    a.在“附加等高線”下，對于“范圍類型”，請選擇“單一值”。

    b.對于“起點”，請指定等高線的高程。

    c.對于“子類別”，請指定等高線的線樣式。

    3.要在一個范圍內創建多個等高線，請執行以下操作：

    a.在“附加等高線”下，對于“范圍類型”，請選擇“多個值”。

    b.指定附加等高線的“起點”、“終點”和“增量”。

    c.對于“子類別”，請指定等高線的線樣式。

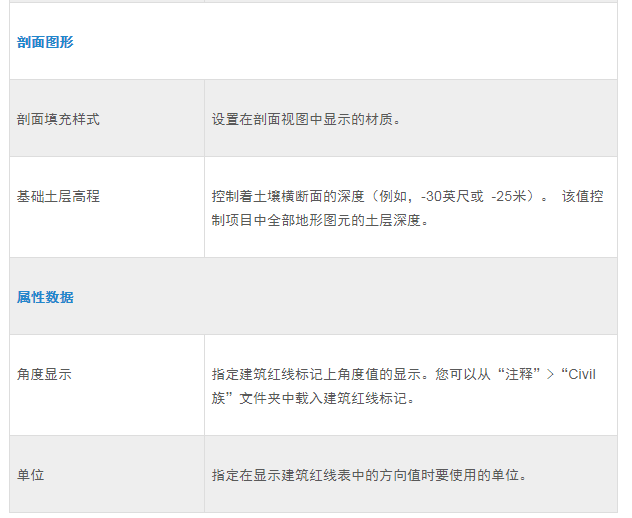

    要指定剖面圖形

    1.選擇一種在剖面視圖中顯示場地的材質作為“剖面填充樣式”。對應的材質有“場地-土”、“場地-草”和“場地-沙”。

    2.輸入一個值作為“基礎土層高程”，以控制土壤橫斷面的深度，例如，-30英尺或-25米。該值控制項目中全部地形圖元的土層深度。要查看對剖面圖形的修改，請打開剖面視圖。

    要指定屬性數據設置

    1.指定一個選項作為“角度顯示”。如果選擇“度”，則在建筑紅線方向角表中以360度方向標準顯示建筑紅線。使用相同的符號顯示建筑紅線標記。

    2.指定一個選項作為“單位”。如果選擇“十進制度數”，則建筑紅線方向角表中的角度顯示為十進制數而不是度、分和秒。

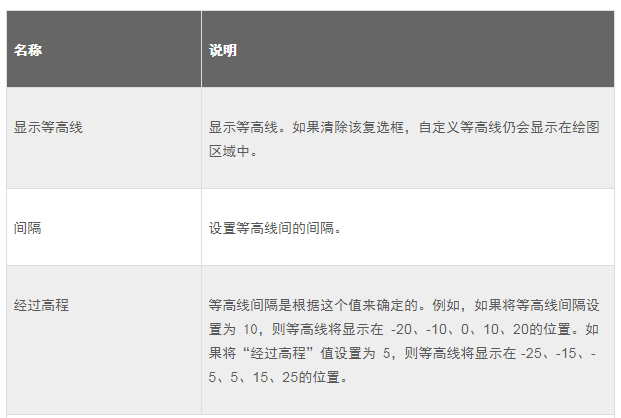

    場地設置屬性

    使用“場地設置”對話框可以用來查看或更改場地設置。

    若要更改場地設置屬性，請單擊“體量和場地”選項卡?“模型場地”面板?
