本文是關于如何使用CAD2007的電氣符號庫的說明。CAD2007是一款廣泛使用的電氣CAD軟件，它提供了一個豐富的電氣符號庫，使用戶能夠方便地設計和繪制電氣圖紙。下面將介紹如何使用CAD2007的電氣符號庫。
安裝CAD2007的電氣符號庫
首先，打開CAD2007軟件，并選擇“選項”菜單。在彈出的對話框中，選擇“文件”選項卡，并點擊“瀏覽”按鈕。
在彈出的文件瀏覽對話框中，找到電氣符號庫的安裝文件，并選擇它。然后點擊“確定”按鈕，將符號庫文件添加到CAD2007中。
安裝完成后，重新啟動CAD2007軟件，即可開始使用電氣符號庫。
使用CAD2007的電氣符號庫
在CAD2007中使用電氣符號庫非常簡單。首先，打開一個新的電氣圖紙或者已有的電氣圖紙。

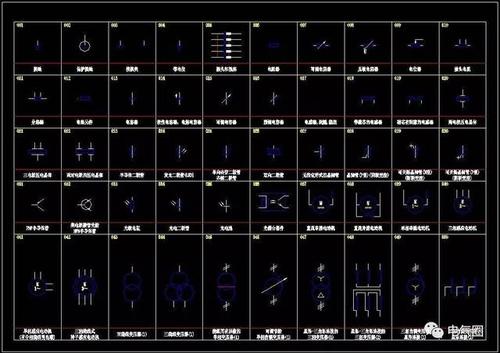

然后，選擇“插入”菜單，并在下拉菜單中選擇“符號庫”。在彈出的符號庫窗口中，可以看到所有的電氣符號。
通過拖拽和放置，將所需的電氣符號從符號庫窗口拖到電氣圖紙中。可以根據需要調整符號的大小和位置。
如果需要更多的電氣符號，可以繼續打開符號庫窗口，并瀏覽其他頁面或者選項卡。可以使用搜索功能，快速找到特定的電氣符號。
在CAD2007中，還可以對電氣符號進行編輯和修改。選中某個符號，然后右鍵點擊，在彈出菜單中選擇“編輯符號”。可以根據需要，編輯符號的大小、顏色、線型等屬性。
保存和導出電氣圖紙
使用CAD2007繪制完電氣圖紙后，要及時保存和導出。首先，選擇“文件”菜單，并選擇“保存”選項。在彈出的對話框中，選擇文件保存的位置和文件名，并點擊“保存”按鈕。
如果需要將電氣圖紙導出為其他格式，可以選擇“文件”菜單中的“導出”選項。在彈出的對話框中，選擇導出文件的格式和保存的位置，然后點擊“導出”按鈕。
使用CAD2007的電氣符號庫的注意事項
在使用CAD2007的電氣符號庫時，有一些注意事項需要注意：
- 確保安裝了正確的電氣符號庫文件。
- 在使用符號庫窗口時，可以使用滾動條和縮放功能，方便查看和選擇符號。
- 在編輯符號時，要注意不要改變符號的原始意義和含義。
- 及時保存和備份電氣圖紙，以防數據丟失。
總結
通過簡單的安裝和使用步驟，我們可以方便地在CAD2007中使用電氣符號庫，設計和繪制電氣圖紙。使用符號庫能夠提高工作效率，減少錯誤和重復的工作。希望本文的說明能夠幫助讀者更好地使用CAD2007的電氣符號庫。
