臺階是建筑項目必不可少的組成部分,那么用Revit如何快速添加建筑物的室外臺階呢,簡單三部曲。。。

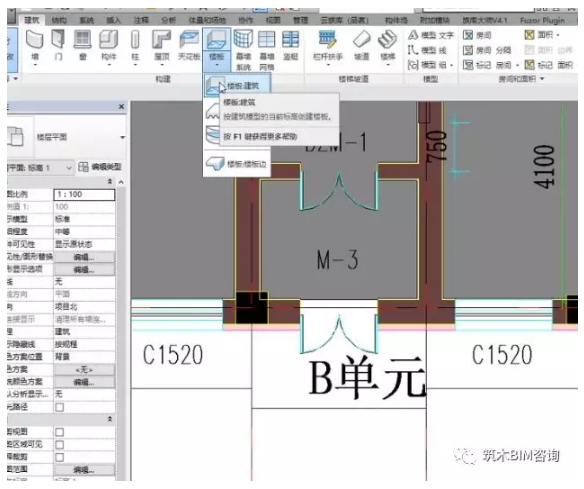

STEP1:切換到樓層平面,新建室外樓板,編輯樓板輪廓,繪制與室外地坪相同高度的樓板;

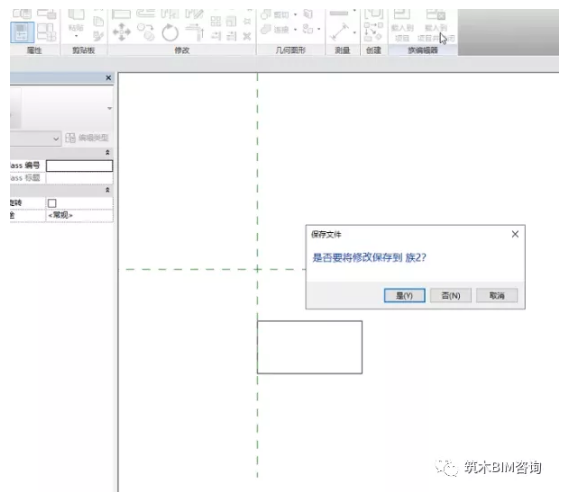

STEP2:新建“公制輪廓族”,按照項目要求創建輪廓樣式,需要滿足三個條件,不能相交,不能重疊,必須閉合,做完后載入到項目中;

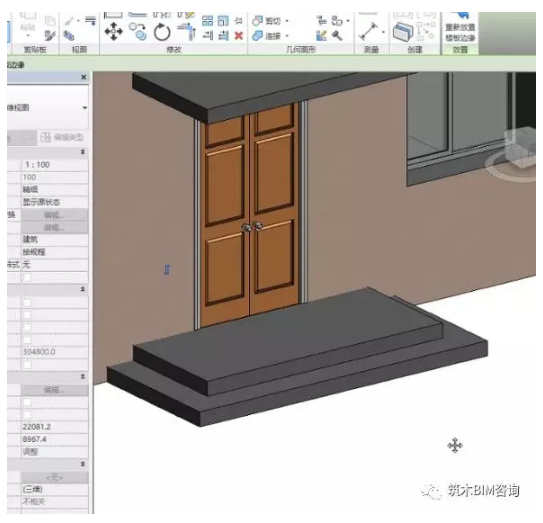

STEP3:進入三維,用樓板-樓板邊功能,創建新的樓板邊緣,選中載入的輪廓族,拾取室外樓板的邊緣,快速添加室外樓板。

添加臺階的核心是需要大家靈活掌握輪廓族的創建,輪廓族雖然是二維族,比較簡單,但是他卻在Revit中發揮中舉足輕重的作用。
大家學會了嗎,咱們下次見。
