關于剖面標記可見性
剖面標記若要可見，裁剪區域和視圖范圍必須相交。

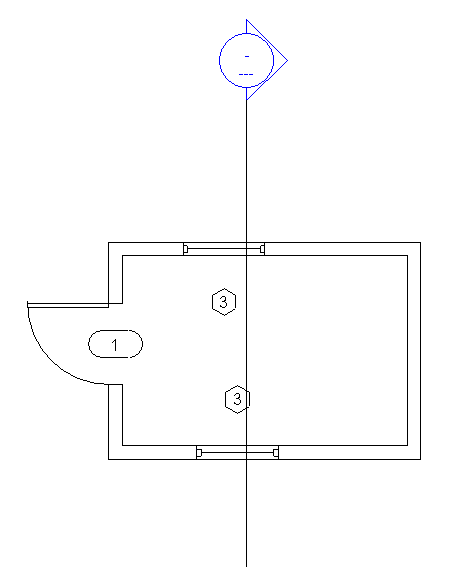

如果剖面視圖的裁剪區域與視圖范圍相交，則可在平面視圖、立面視圖和其他剖面視圖中看到剖面標記。 例如，如果您重新調整剖面視圖的裁剪區域，使其不再與平面視圖的視圖范圍相交，則剖面符號就不會顯示在平面視圖中。
提示： 剖面實例參數“當比例粗略度超過下列值時隱藏”設置了一個比例，剖面將根據此比例在其他視圖中顯示或隱藏。 例如，剖面標記可以在比例粗略度超過 1/4"=1'0" 時隱藏。
即使剖面符號的裁剪邊界處于關閉狀態，它們仍然可以顯示在立面視圖中。 如果剖面線與高程剪裁平面相交，則剖面將顯示在立面視圖中。 要查看和修改高程剪裁平面的位置，請在平面視圖中選擇高程符號的箭頭，然后剪裁平面上就會顯示拖曳控制點。 如果您重新調整剪裁平面，使其不再與剖面線相交，則剖面就不會顯示在立面視圖中。
關于剖面視圖的寬度和深度
提高剖面視圖的精度。
創建剖面視圖時，Revit 會設置默認的視圖深度和寬度。通過選擇剖面并調整其裁剪區域的大小，可以更精確地控制剖面視圖的顯示。

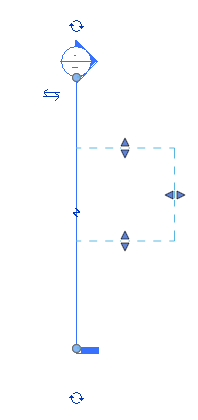

下圖顯示的是一個剖面及其裁剪區域。

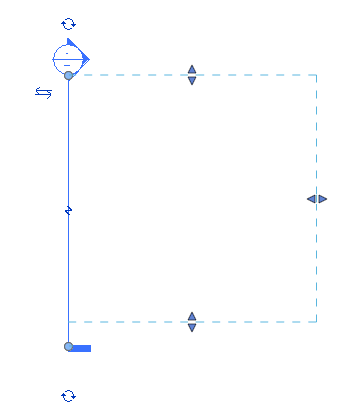

根據需要拖曳裁剪區域上的控制柄，以調整剖面視圖的寬度和深度。下圖顯示的是與上圖相同的剖面，但是裁剪區域已經過調整。
關于剖面標頭族
通過創建新的剖面標頭族，在項目中包含多個符號。
剖面標頭族用于創建顯示在剖面線端部的符號。 Revit 會指定默認符號，但您可能需要使用自己的符號定義不同的剖面。 通過為剖面標頭指定族，可使項目中包含多個符號。

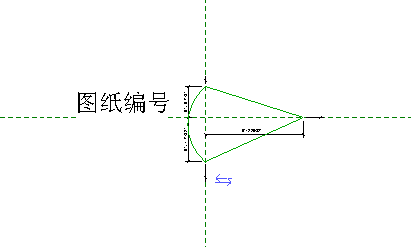

當創建剖面標頭族時，應定義剖面標頭符號。 所創建的剖面標頭符號應指示查看方向。 可以通過繪制箭頭來設置查看方向。 如有必要，該符號還應包括雙箭頭鏡像控制柄，以便在必要時翻轉查看方向。
提示： 兩個垂直參照平面的交點表示符號的原點。 原點是符號附加到剖面線上的點。繪制相應的線。
可以為此符號設置兩個參數：“繪圖編號”和“圖紙編號”。 可以通過放置標記文字來設置它們。 “詳圖編號”是圖紙中視圖的編號。 “圖紙編號”是圖紙的編號。如果將這些參數添加到符號中，則將剖面視圖添加到項目中時，這些參數會自動填寫。
