添加剖面線和裁剪區域以定義新的剖面視圖。
打開一個平面、剖面、立面或詳圖視圖。
單擊“視圖”選項卡
“創建”面板
（剖面）。（可選）在“類型選擇器”中，從列表中選擇視圖類型，或者單擊“編輯類型”以修改現有視圖類型或創建新的視圖類型。
將光標放置在剖面的起點處，并拖曳光標穿過模型或族。
注： 現在可以捕捉與非正交基準或墻平行或垂直的剖面線。可在平面視圖中捕捉到墻。
當?shù)竭_剖面的終點時單擊。

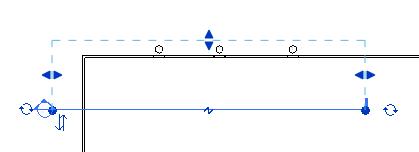

這時將出現剖面線和裁剪區域，并且已選中它們。
如果需要，可通過拖曳藍色控制柄來調整裁剪區域的大小。 剖面視圖的深度將相應地發生變化。
單擊“修改”或按 Esc 鍵以退出“剖面”工具。
要打開剖面視圖，請雙擊剖面標頭或從項目瀏覽器的“剖面”組中選擇剖面視圖。
當修改設計或移動剖面線時剖面視圖將隨之改變。
