文章來源：國泰集團

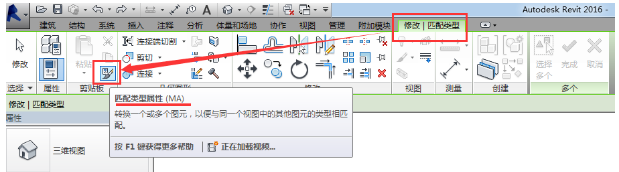

好的工具會讓我們事半功倍，在處理word文檔時我們經常會用到一個好用的工具“格式刷”，那么在Revit里面能不能也用格式刷來刷呢？答案是肯定的，很多朋友可能沒注意到這個功能，就是修改選項卡中剪貼面板中的“匹配類型屬性”命令，如圖1所示。
圖1
Revit中的“匹配類型屬性”與word文檔中的“格式刷”又有所不同，下面我們來看看它是如何使用的。首先，“匹配類型屬性”只能是同類型之間的圖元，例如樓板與樓板之間，墻與墻或者風管與風管，都是同類型之間，不能是墻與柱，跨類型是不可以的。下面給大家舉個例子，看看Revit中的“格式刷”到底刷的是什么。

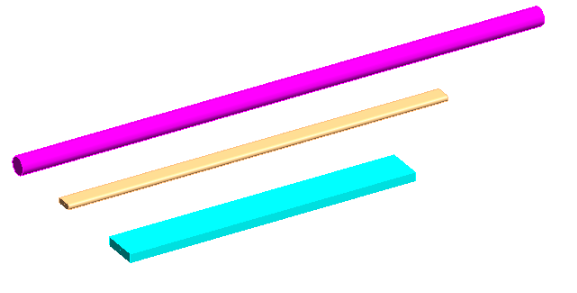

如圖2所示，我們在平面中繪制了三根風管，截面尺寸、長度、系統均不同。
圖2
使用“匹配類型屬性”以后（先單擊匹配類型屬性命令，接著單擊第一根，以它作為模板，依次單擊第二、第三根），發現只有截面尺寸的屬性變化了，但是系統和長度均無變化，由此可得出結論：“匹配類型屬性”只能匹配幾何尺寸，如圖3所示。
圖3
我們在換一個對象來測試一下，創建三道墻體，分別是不同的類型名稱、高度、厚度、長度均不同，使用“匹配類型屬性”進行匹配，如圖4所示。
圖4
匹配完成后我們發現，墻體的類型名稱、高度、厚度均變為一致的，但是長度，卻沒有變化，如圖5所示。
圖5
單擊任意墻體，類型屬性中長度一欄默認為灰選狀態，由此可得出結論“匹配類型屬性”是匹配圖元的幾何變量。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
