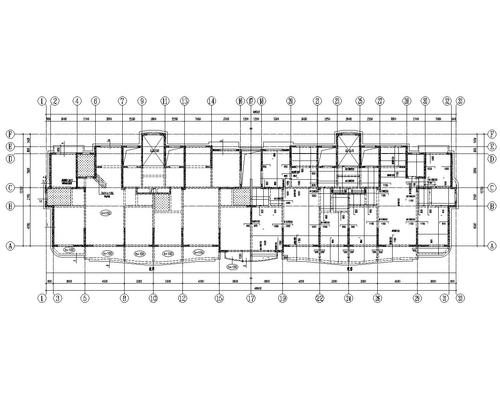

繪制CAD建筑平面圖時，墻體是其中一個重要的元素。合理地繪制墻體可以使平面圖更具準確性和易讀性，下面是一些關于如何繪制CAD建筑平面圖中的墻體的指導：

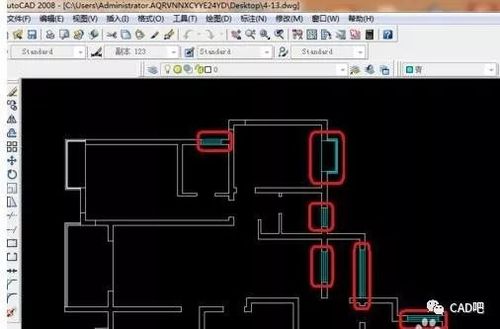

1. 首先，在CAD軟件中選擇合適的繪圖工具，如直線工具、矩形工具等。
2. 根據建筑平面圖的比例，在平面圖上標出墻體的位置和長度。
3. 使用直線工具，在平面圖上繪制墻體的外輪廓。根據建筑設計的需要，墻體可能是直線形狀，也可能是弧形或其他形狀。
4. 繪制墻體的厚度。根據設計圖紙中標注的墻體厚度，在墻體的外輪廓內部畫一條平行線，表示墻體的厚度。盡量保持直線的平直。
5. 繪制墻體的高度。根據設計圖紙中標注的墻體高度，在墻體的頂部和底部繪制水平線，表示墻體的高度。確保墻體的高度與其他元素相匹配。
6. 填充墻體。使用合適的填充工具，選擇適當的顏色和樣式，將墻體內部填充，以區分墻體和其他元素。
7. 添加墻體的細節。根據設計需求，可以在墻體上添加門窗、裝飾物等細節。選擇合適的工具，在墻體上繪制這些細節，并根據需要填充顏色。
8. 完善細節。檢查墻體的繪制是否準確無誤，沒有遺漏或錯誤的部分。根據需要對繪制的墻體進行微調和修改，以確保平面圖的準確性。
繪制CAD建筑平面圖中的墻體需要一定的專業知識和技巧，對CAD軟件有一定的熟悉度。通過上述步驟，可以繪制出美觀、準確的墻體，使平面圖更具可讀性和專業性。
