Revit如何進行弧線的長度標注
【問題描述】
在Revit軟件中，如何對弧線的長度尺寸進行標注。近期一些學員在學習過程中遇到了一個疑惑，在Revit軟件中，如何對弧形構件或弧線的長度尺寸進行標注，下面我們?yōu)榇蠹以敿氈v解這個技術要點。
Step1：
打開Revit軟件，建立一個項目文件，如圖1所示
圖1新建項目文件
Step2：
我們以墻構件為例，其他構件同理。新建墻體，如圖2
圖2新建墻體構件

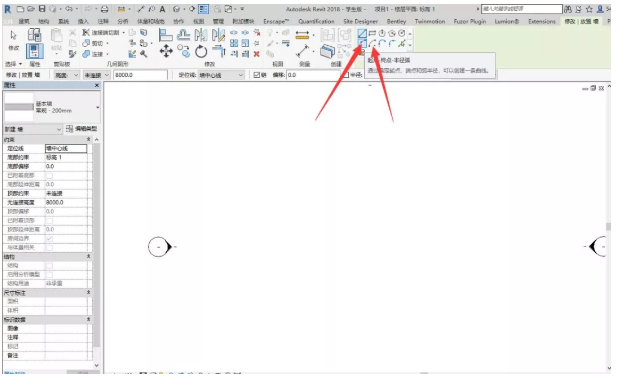

圖3繪制弧形墻體
說明：弧形繪制有兩種做法，可以選擇兩點法，也可以選擇圓心半徑法，具體區別請自行嘗試。下面以圓心半徑法繪制為例。

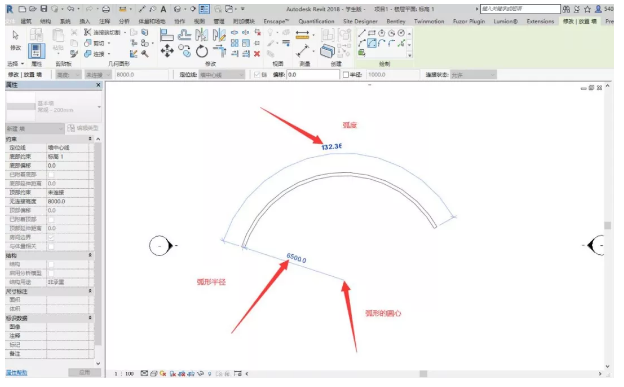

圖4圓心半徑法繪制墻體構件
Step3：
標注弧形長度。主要步驟如下：選擇注釋——單擊弧長——選中弧線——選中兩側參照

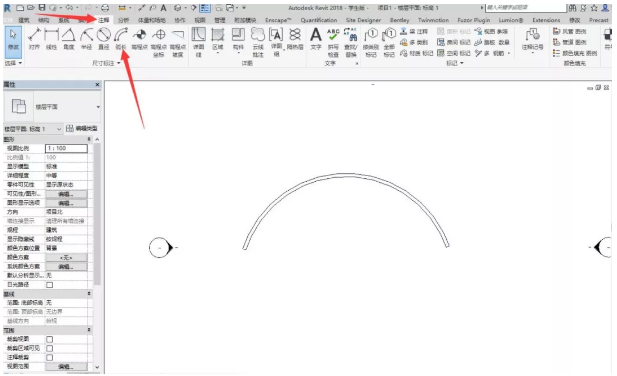

圖5選擇弧長注釋

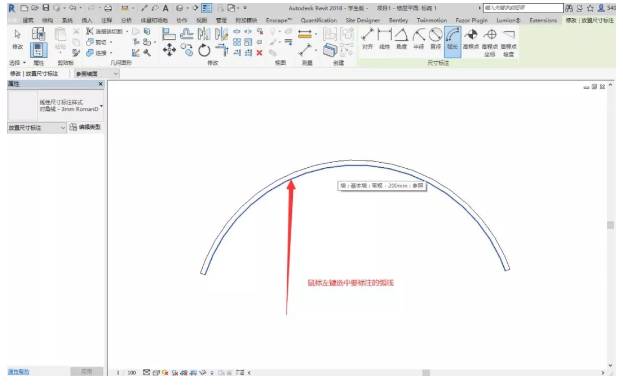

圖6選中需要標注的弧線
圖7選中第一個弧線端頭參照物

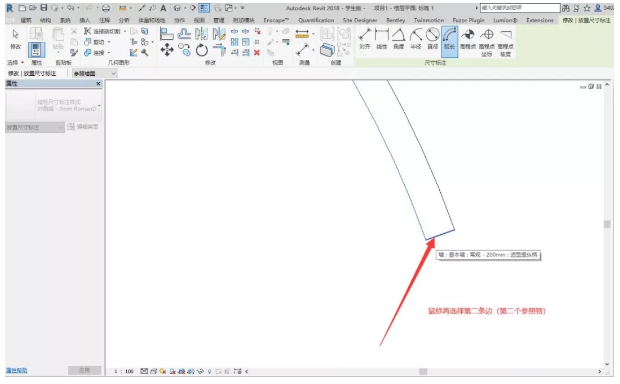

圖8選中另一側弧線端頭參照物

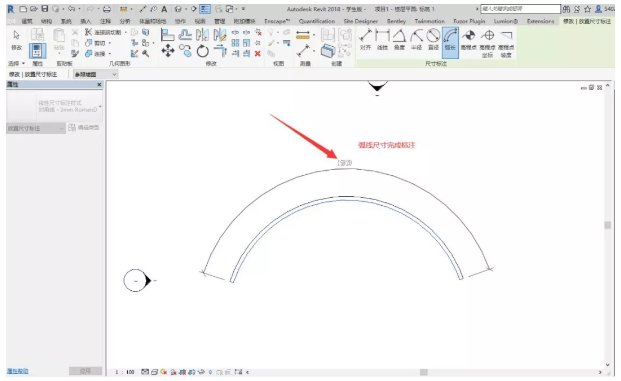

圖9完成標注
后記：如果我們需要標注的弧形是一條線而不是構件，換句話說就是沒有厚度的弧線，其原理相同。

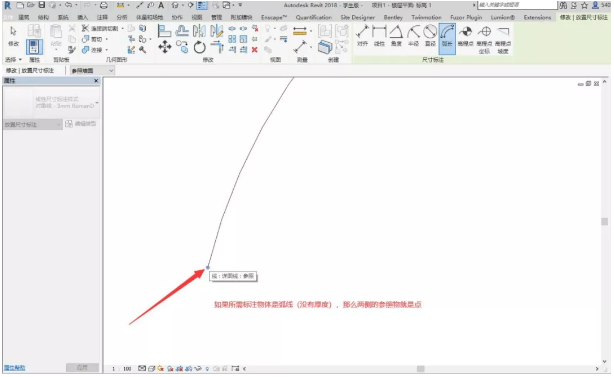

圖10弧形的端點參照物是點而不是線，選中即可

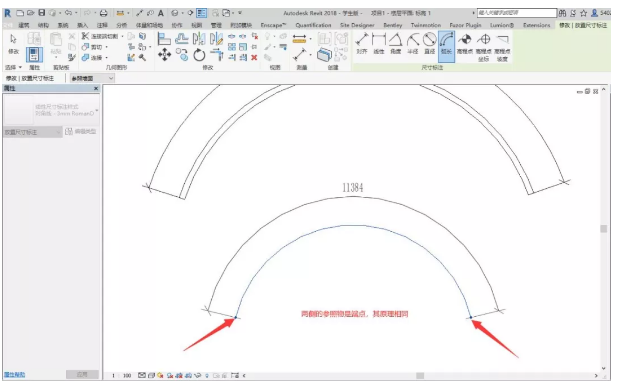

圖11先選中弧形，再選擇兩側端點
【技巧總結】
弧線標注的主要步驟分為三步
第一步：選擇弧長注釋
第二步：選擇需要標注的弧線
第三步：先后選擇弧線兩個端點的參照物
