建筑墻飾條的創建有多種方式，現在為大家講解一種簡單的創建墻飾條的方法。

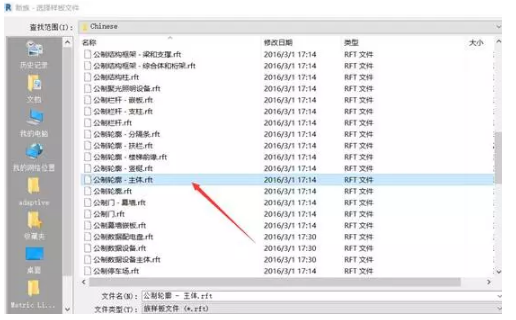

首先，打開Revit，創建一個基于主體的公制輪廓族。
打開輪廓族以后，先進行參照線的添加，以定位輪廓的形狀。此處，選擇參照平面進行編輯，直接選擇拾取線命令，修改偏移量為400mm，然后基于十字參照平面進行選擇偏移。

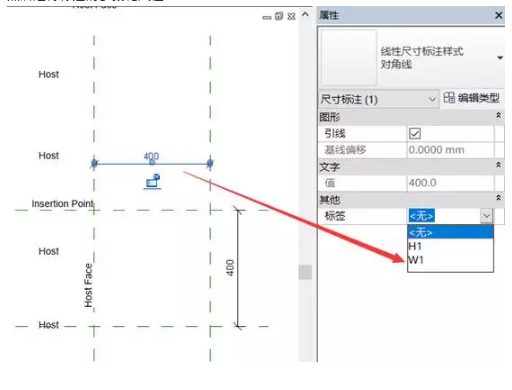

然后，進行參數化標注。

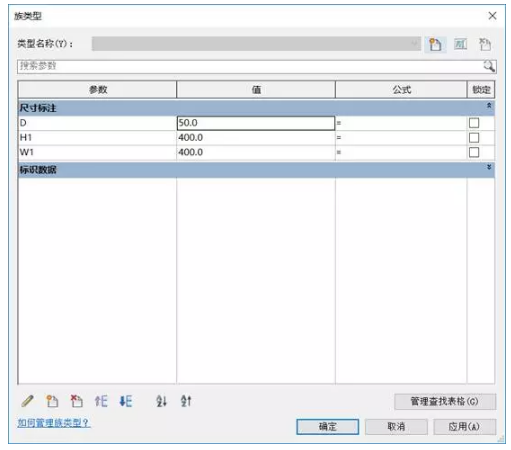

然后進行標注的參數化賦值。
進行輪廓線編輯。最后圖形如圖。

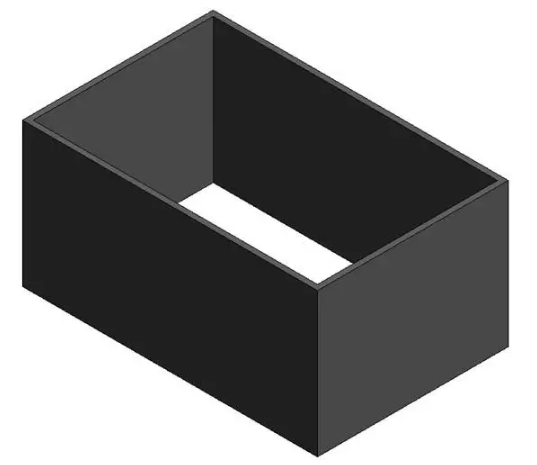

保存這個族文件，然后，新建一個建筑樣板，任意創建封閉的墻體，如圖所示。

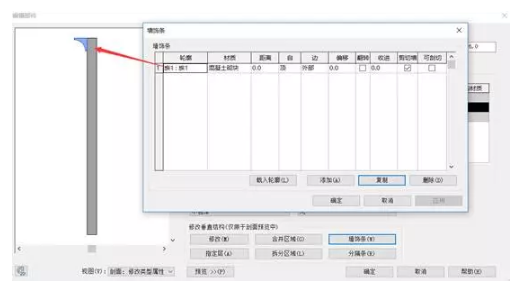

將建立好的輪廓族載入該項目中，選擇一面墻編輯類型，添加一個墻飾條。

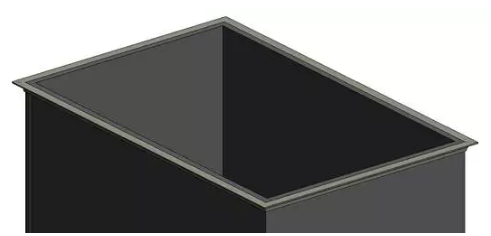

這樣，墻飾條就被添加進來了。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
