若要在一段預制管道、風管或保護層上更改尺寸，請使用“更改尺寸”工具。
如果選擇項包含不同服務的多個尺寸，則此工具特別有用。

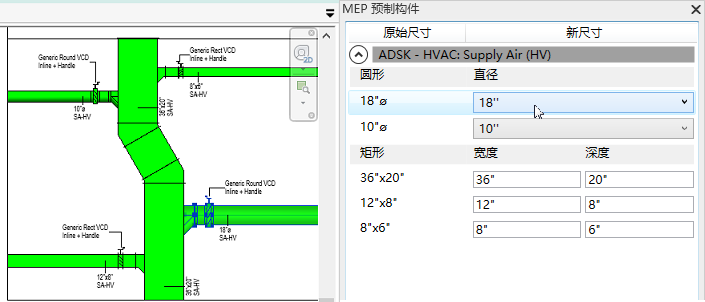

在繪圖區域中，選擇一段管道、風管或保護層。
單擊“修改 | MEP 預制管道/風管/保護層”選項卡
“修改”面板
（更改尺寸）。MEP 預制構件選項板顯示有關選定管道/風管/保護層的服務和尺寸大小的信息。
提示： 如果“MEP 預制構件”選項板處于活動狀態，則按 Tab 鍵可快速在尺寸字段之間進行移動。
將鼠標指針懸停在 MEP 預制構件選項板的構件尺寸上時，相應的管道/風管/保護層會在繪圖區域中高亮顯示。
在“MEP 預制構件”選項板中，根據需要指定新尺寸。
對于模板構件，例如制造的矩形風管。輸入一個值作為寬度和深度。有關產品列出的構件，圓形完工管道或風管，請從下拉列表中選擇值。
更改了所需尺寸后，請單擊
“完成”以接受更改，或單擊
“取消”放棄更改。
