在Revit使用過程中，你有沒有遇到過嘗試切割或連接幾何圖形時顯示警告，且無法正確地重新生成幾何圖形的情況？
你可能會看到幾個類似的錯誤消息：
無法從墻外剪切[符號]的實例。
無法剪切具有實例的主體。
屋頂無法剪切。
無法剪切連接的圖元。
無法使圖元保持連接。
是什么造成了這些結果呢？Revit必須能夠按建筑比例創建相當精確的模型，應用程序具有關于生成實用建筑模型所需比例和精度的內置隱含假設。
在大比例側，存在圖元必須在20立方英里以內的限制。
在小比例側，剪切幾何圖形時，應用程序需要面和邊緣精確對齊。對齊時的輕微不準可能導致幾何圖形無效，從而導致剪切命令失敗。
另一個小比例要求是幾何圖形不能小于約1/32"(0.79mm)。這意味著有效幾何圖形的邊緣、寬度和半徑必須大于或等于該長度。在剪切中，所得到的幾何圖形必須符合此要求，否則將被視為無效。兩個獨立的幾何圖形可以有效，但當從一個幾何圖形切割另一個時，生成的材料邊緣或體積不滿足最小長度要求。

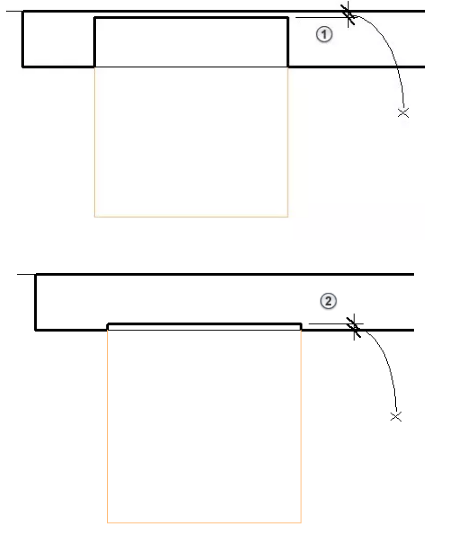

在以下示例中，①表示一種條件，在此條件下切割將導致幾何圖形小于1/32"的要求，②表示一種條件，在此條件下被剪切的幾何圖形小于要求
如何解決這類問題？
調整圖元的尺寸或位置，以解決錯誤條件。某些可能的解決方案包括：
移動一個連接/剪切圖元，以確保生成的幾何圖形或被剪切的幾何圖形大于1/32"。
查找可能導致輕微不準確性的圖元組合，這可能由其他條件所造成，例如：
■一部分幾何圖形中較小的圓角或倒角。
■兩部分內容中稍微不對齊的圓柱或旋轉面。
■圖元頂部/底部略微傾斜的面，如屋頂和樓板，與其他幾何圖形非常接近的相交。
■草圖中稍微偏離軸線（使用捕捉功能來調整）。
檢查模型幾何圖形的測量值，以確保相關圖元之間的距離小于20英里。
你學會了嗎？試試你的問題被解決了沒~
