選擇預制支架時，使用繪圖區域中的控制柄來修改支架支座的位置。
支架支座控制柄：調整矩形風管的支架支座。
例如，在風管支架與上方風管沖突時，使用三角形控制柄，以延長支架。使用圓形控制柄調整支架位置以將其延伸到結構。
拖動支座末端控制柄以調整自桿起的支座長度。按 Shift 鍵并拖動控制柄來約束移動的方向。
拖動桿末端控制柄以調整支架桿的長度和位置。按 Shift 鍵并拖動控制柄以?xún)H調整支架桿的位置。

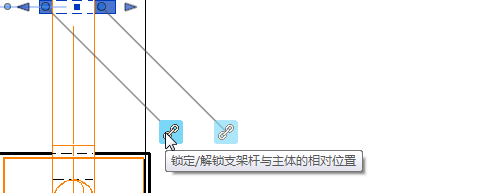

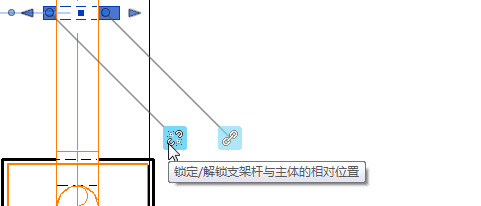

鎖定/解鎖支架桿相對位置：鎖定或解鎖支架桿與風管之間相對位置。 重新放置支架桿時，會顯示“鎖定/解鎖”控件。默認情況下，支架桿保持自身與風管的相對位置（鎖定），因此移動風管時支架桿將隨之移動。
解鎖后，風管將獨立于支架桿而移動，桿將保持其在結構上的當前位置。
注： 對于放置在管件上的支架，這些控件不可用。
