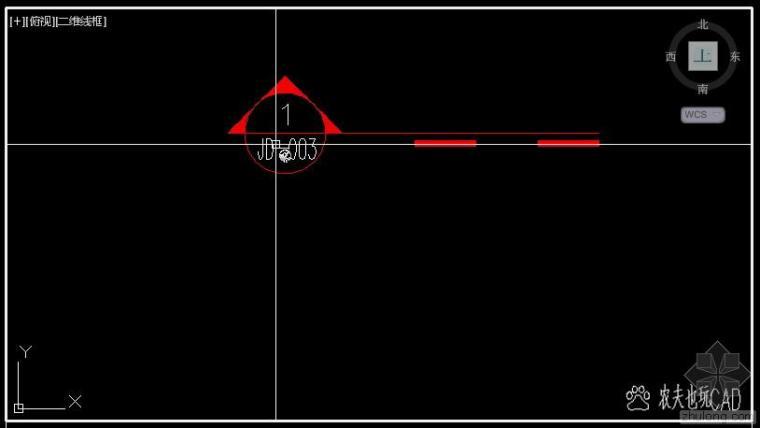

如何繪制CAD索引框即CAD圖紙上的邊框，是每個繪圖者在使用計算機輔助設計軟件時需要了解和掌握的技巧。以下是一些步驟和注意事項，幫助您正確繪制CAD索引框。
步驟一：打開CAD軟件
首先，點擊CAD軟件的圖標，打開繪圖界面。
步驟二：繪制圖紙邊框
在CAD界面上，選擇“繪圖”或“畫圖”等工具，然后從菜單欄中選擇“矩形”工具。
點擊鼠標左鍵，拖動鼠標，繪制一個矩形，確定索引框的大小。
步驟三：設置邊框線型
在CAD界面上，點擊“設置”或“選項”等選項，進入設置界面。
選擇“邊框線型”選項，并選擇所需的線型，如實線、虛線或點線。
步驟四：設置邊框線寬
同樣在設置界面中，找到“邊框線寬”選項。
選擇所需的線寬，一般可以選擇1mm或2mm。
步驟五：添加邊框標注

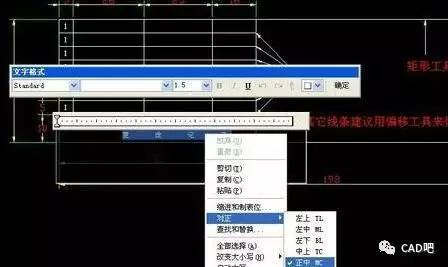

在CAD界面上，選擇“文本”或“標注”工具，然后點擊鼠標左鍵在邊框內部添加標注。
常用的邊框標注包括公司名稱、圖紙名稱、日期等。
步驟六：保存索引框模板
完成繪制后，點擊CAD界面上的“保存”或“存儲”圖標，將索引框保存為模板。
下次需要使用時，可以直接加載模板，省去重復繪制的步驟。
注意事項：
1. 在繪制索引框之前，應先確定圖紙的規格，包括紙張尺寸和比例。
2. 注意邊框線型和線寬的選擇，以符合圖紙的要求。
3. 添加標注時，要確保標注清晰可讀，不要過于擁擠。
4. 保存模板時，應給模板起一個明確的名稱，以便于查找和使用。
繪制CAD索引框是一項基本的繪圖技巧，熟練掌握這一技巧可以提高繪圖效率和圖紙質量。希望以上步驟和注意事項能夠?qū)δ兴鶐椭?/p>
