今天我們聊一聊怎樣用Revit場地功能實現基坑放坡開挖，然后計算土方開挖方量及回填方量。

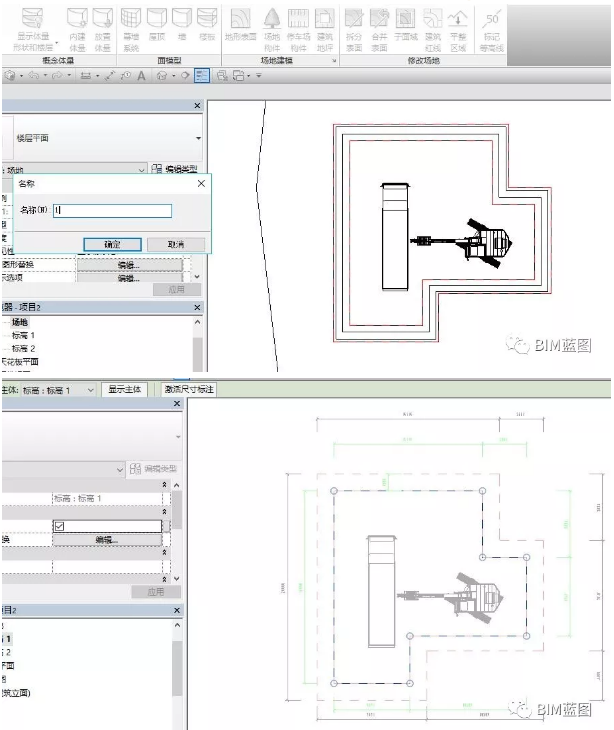

1、首先打開Revit軟件，新建項目，用參照平面做出基坑頂邊線及底邊線參照輪廓，以放坡系數m=0.625，基坑深H=2.400M進行放坡，用尺寸標注基坑頂與底相關尺寸。

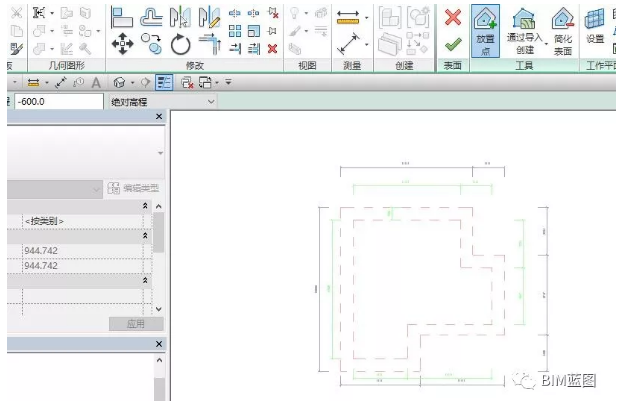

2、使用體量和場地菜單下地形表面建立原始地形，注：原始地形可以通過導入實際地形高程點CSV、TXT或DWG格式，這里的高程點為平整場地過后的地形高程，怎樣使用方格網計算土方平整量，如何在Revit進行實現，今天先不聊。
為了方便演示，假設場地平整高程全為-0.6m（實際工程是不可能的）。

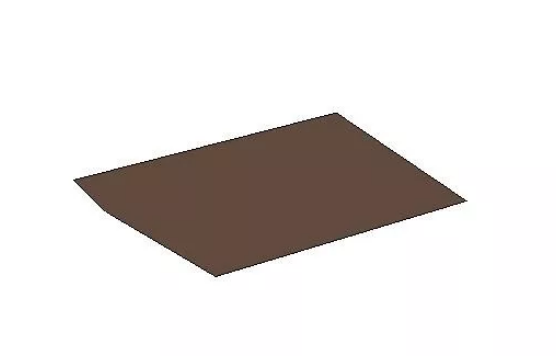

3、原始地貌完成建立。

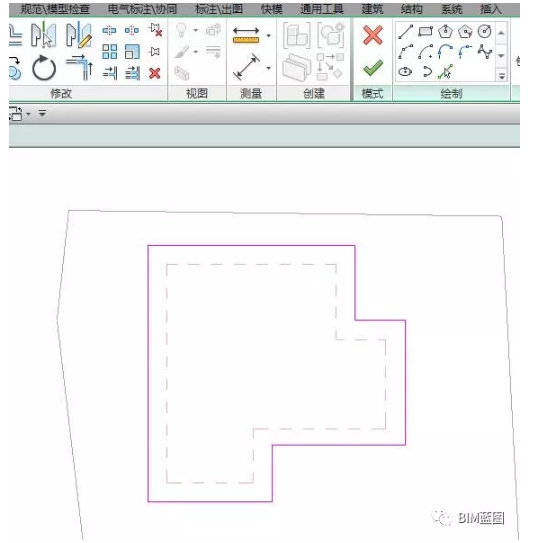

4、使用拆分表面功能對原始地形沿著基坑頂邊線進行拆分，打勾完成。

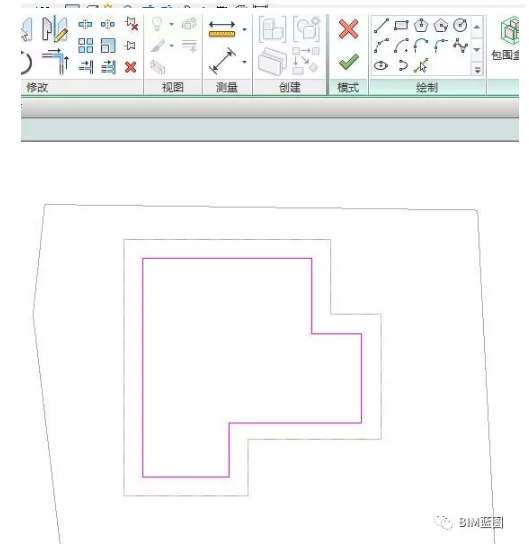

5、再使用拆分表面功能對上一步拆分后的地形再次拆分，沿著基坑底邊線拆分，打勾完成。

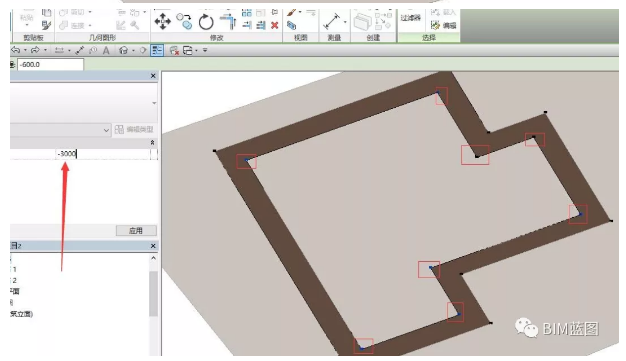

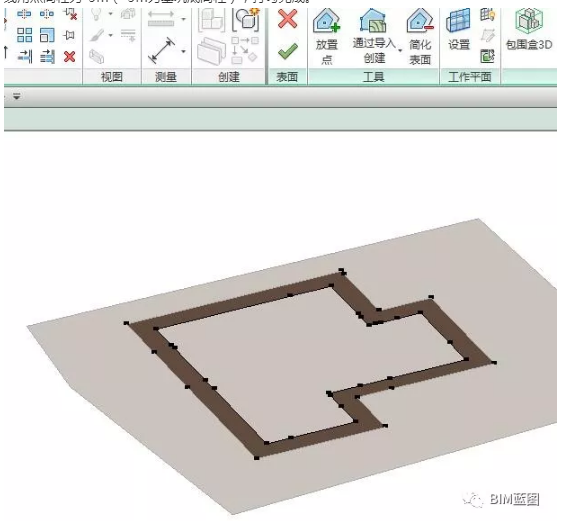

6、進入三維，選中中間拆分后環形帶，刪除環形帶上所有高程點，只保留角點高程，同時修改基坑底邊線角點高程為-3m（-3m為基坑底高程），打勾完成。

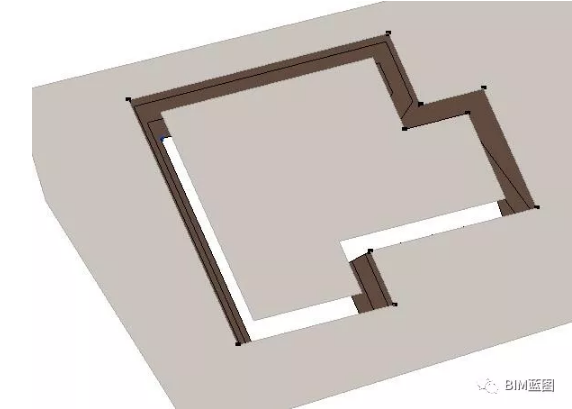

7、完成效果如下。

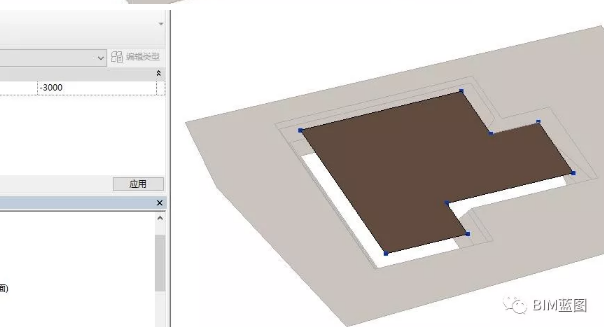

8、同理，選中中間拆分區域，刪除多余點，只保留角點高程，修改角點高程為-3m。

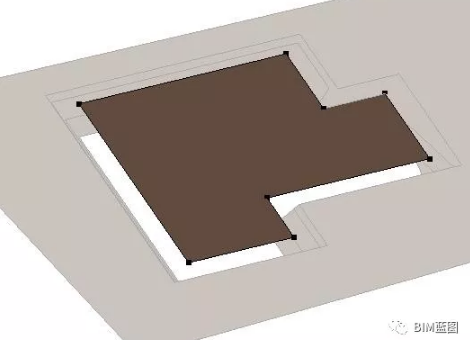

9、完成如下。

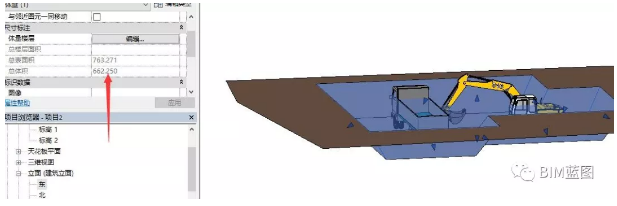

10、使用體量計算開挖方量，使用內建體量，完成體量建模,體量上表面對齊基坑頂，下表面對齊基坑底，得出挖方量V=662.250，也可使用內建模型計算。
回填方量：
一：如果能用明細表精確計算基礎各部分體積V1，那么就用V-V1，得出回填量。
二：采用體量V1建基礎模型，用大基坑體量V進行剪切，剪切后的體量體積V-V1,自動得出回填量。
三：采用內建模型V1建基礎模型，用大基坑內建模型V進行剪切，剪切后的內建模型體積V-V1,自動得出回填量。
四：方法不僅限以上，如果誰還有更好的方法，后臺留言給小編，一起學習探討。
11、不斷使用地形拆分、合并、修改高程點實現土方運輸馬道創建。
總結：創建土方放坡模型不僅限以上方法，下期小編再用另一種方法創建，再對比兩種方法挖方量是否一致。如果誰還有更好的方法，后臺留言給小編，一起學習探討。
