    文章來源：BIM藍圖

    很多朋友一看到“Revit鋼筋”這個關鍵詞就會頭疼，表示電腦太卡、建模不方便等等，進而或直接或委婉的表示，我們用廣聯達或魯班等傳統平臺算鋼筋也挺好的啊。

    大家說的都有道理，但是為什么會有這些感覺，以及背后的可能原因，下面是我的分析。

    1、鋼筋平法

    鋼筋圖紙的處理方法，世界各國方法各異；有的國家沒有節點構造詳圖，是由施工單位進行二次設計；有的國家只給出配筋面積；而更麻煩的是在剖面中繪制所有鋼筋布筋的某地區鋼筋圖紙，雖然清晰明了但是繪制圖紙的工作量巨大。上世紀90年代后逐漸鋪開普及的平法方式創造性的解決了這個問題，平面繪制尺寸和主要鋼筋，細部節點如搭接錨固等翻查圖集的構造做法，根據混凝土強度抗震等級及實際工程要求套用不同的節點長度要求。不但節省了大量圖紙，而且與當時的CAD出圖一拍即合，互相促進，直到今天。

    但是在實際生產中，有一個環節十分依賴“人”的因素，就是需要查圖集進行鋼筋節點定義的“抽樣”或“翻樣”階段。能否正確表達結構圖中鋼筋設計意圖，十分依賴技術人員對于圖集的理解。即使不考慮現場實際翻樣，僅以工程計量的抽樣為例，兩位不同的技術人員計算出的鋼筋用量也有可能存在較大出入。即使兩人的技術經驗和對圖集的熟悉程度一模一樣，也可能會產生偏差。

    例如11G101圖集中，二級抗震直徑20的HRB335框架梁鋼筋，查表抗震修正系數1.15、錨固修正系數1，所以根錨固長度為：29d*1.15*1=33.35d。施工單位預算員A認為應該按34d（向上取整）計算，業主成本代表或某經濟監理認為應該按33d（四舍五入）計算，類似的還有邊角柱頂伸出構造、剪力墻洞口加筋等等。這樣扯皮爭吵的畫面也許大家并不陌生。

    所以，如果BIM正向設計得以正確開展，設計源頭直接提供完整鋼筋模型，不但能正確指導現場施工，對于成本與計量都減少了錯誤和爭議的可能，這也是BIM數據流動思想的應用點之一。畢竟CAD時代為了節約圖紙而受到的限制，BIM時代的整體模型其實已經不存在了。無論是PKPM還是盈建科，這些有限元分析軟件如果能夠直觀的展示鋼筋，都將會是不錯的解決方案，而數據接口最為廣闊的Revit，也許是不錯的信息載體。

    針對大家提到的鋼筋信息輸入方式不習慣，我個人的回答就是傳統按照平法輸入鋼筋信息的方式毫無疑問屬于“翻模”，雖然在過去和當下應用較為成熟，但未必是未來的發展趨勢。

    2、傳統算量平臺的制約

    傳統算量平臺的優勢有很多，比如輕量化對計算機資源占用較少、比如內置各類規范和參數化節點輔助建模、以及鋼筋信息輸入方式靈活等。但是對于鋼筋展示方面尚有欠缺，比如廣聯達鋼筋GGJ只能按單類構件顯示鋼筋三維，而且很多構件并不支持鋼筋三維顯示。

    Revit鋼筋是實體族，可以同時展示所有鋼筋，而且各種節點各種細節一覽無遺。對于檢查確認、現場交底等各類應用都有良好的前景。

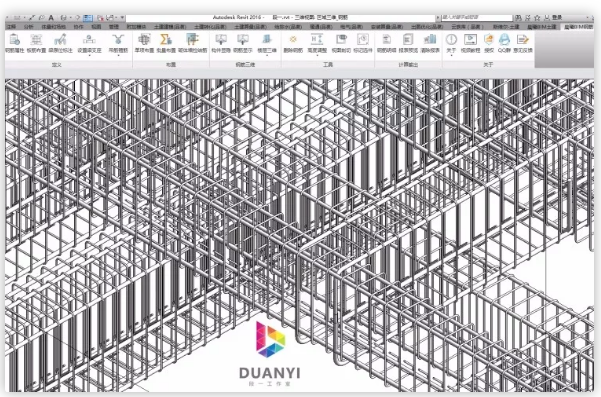

    （實體鋼筋有許多優勢）

    3、Revit鋼筋模型的取得

    可能有的朋友會表示，Revit展示鋼筋的效果不錯很想嘗試，但是聽說還要學速博包，建模習慣也不一樣。最好是能方便快捷的獲得鋼筋模型，或是符合當前平法習慣的建模流程。

    如果是依賴于當前平法鋼筋建模習慣，可以使用晨曦插件等國產Revit算量插件。以國產Revit算量插件晨曦為例，除了可以通過“構件分類”功能將實體模型與算量模型關聯，進而計算出土建工程量外，還可以根據目前國人習慣，輸入平法鋼筋數據，對鋼筋進行翻模，形成鋼筋實體Revit模型。

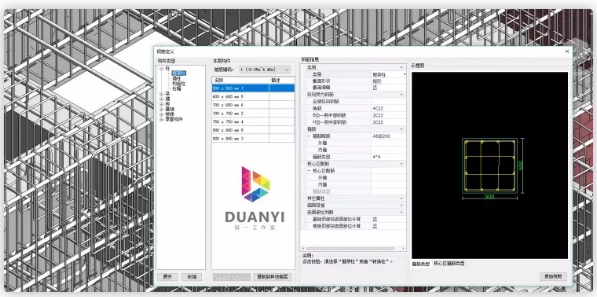

    （晨曦Revit插件的按平法輸入鋼筋信息）

    如果你的思維已經偏向于正向設計，或是對于模型之間數據共享信息傳遞有極大興趣，那么恭喜你，PDST之類的插件會滿足你的需要。PDST插件可以將PKPM等有限元分析軟件的結構模型導入至Revit，并根據計算書生成鋼筋。更加鵝妹子嚶的是PDST同樣提供鋼筋出量功能。

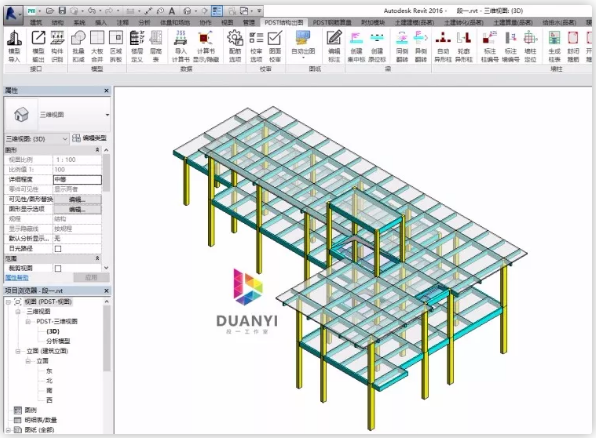

    （圖為通過PDST插件將PKPM模型導入至Revit）

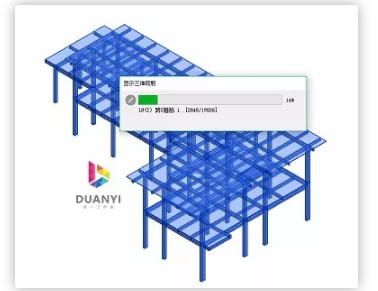

    （根據PKPM的計算結果自動布置鋼筋）

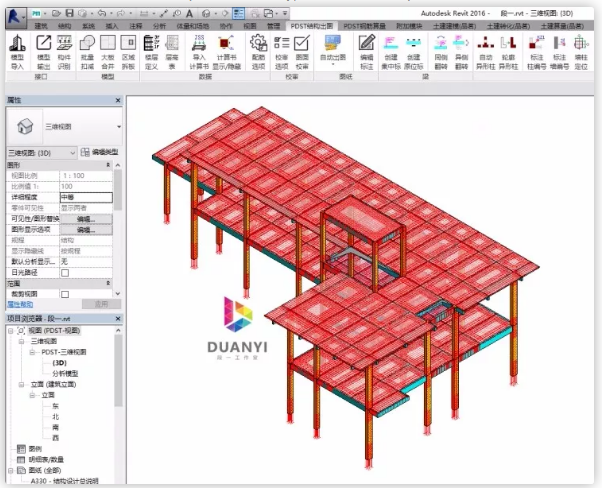

    （鋼筋布置完成）

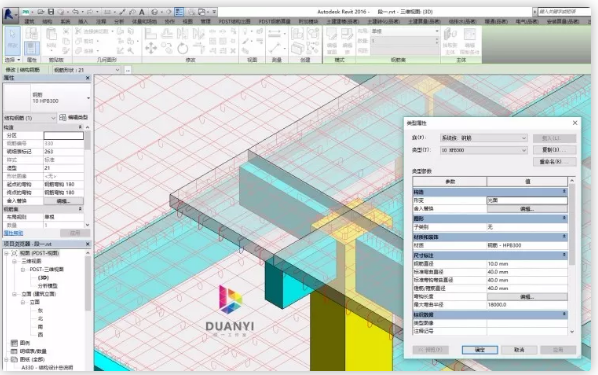

    （彎鉤、錨固等節點一覽無遺，選擇相應的鋼筋還會展示鋼筋材質信息）

    4、速度

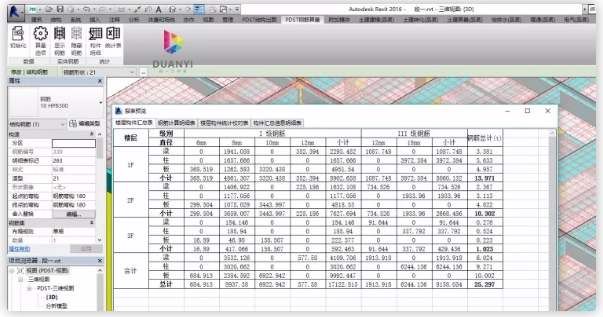

    以PDST為代表的Revit插件提供了鋼筋量統計功能。導入PKPM等有限元分析模型后，直接統計鋼筋工程量。傳統平臺需要先建立各類構件進行搭建，然后對著平面圖紙一點點輸入鋼筋平法信息，最后還要查看修改各類節點設置，所費時間短則數天長則數月，計算結果因人而異充滿不確定性。用Revit鋼筋模型計算，導入有限元分析模型，數據準確，直接計算，幾乎是“一鍵導入”+“一鍵計算”~~~

    綜上，我們來總結一下Revit鋼筋算量的優勢

    1、支持PKPM、YJK等有限元分析軟件導入，數據來源準確。

    2、導入PKPM、YJK等有限元分析軟件的模型，避免二次建模。

    3、通過插件+圖集建立鋼筋實體模型，任意查看所需要部位的鋼筋布置

    4、正向設計思維，準確表達設計人員意圖，“一鍵導入”+“一鍵計算”

    當然，現階段傳統算量平臺依然有其優勢，比如輕量化、占用計算機資源少。而且各大廠商在發展Revit周邊產品的同時也在夾雜自己的私貨，比如品茗和斯維爾的Revit插件的鋼筋量都是要從各自的傳統平臺中導入。
