    序言

    大家在做項目的時候是不是遇到過這種情況，自己辛辛苦苦做了一個很好的Revit模型（尤其是精裝修項目）需要給客戶展示交付或者單純自己想給親朋好友嘚瑟一下，這個時候會面臨一些問題：如果直接把模型發過去，可能會造成項目資料外流，甚至有可能影響將來的收款，并且模型直接發過去，對方還不一定可以打得開；如果發一些渲染的圖片和視頻吧，視角又會很局限，而且可能在溝通上雙方不在一個頻道造成多次返工。

    如果既能讓對方不用安裝額外的軟件就能看到模型，自由瀏覽，同時又不會拿到真正的模型源文件就好了。

    其實要達到這種目的很簡單，只需要把Revit模型導出為可執行文件即可（比如windows系統上的.exe文件）方法也很多，這里我們先介紹一下通過圖軟的BIMx來實現的方法。

    那么用BIMx來導出可執行文件有什么優點呢？主要一是它的兼容性比較強，模型導入過程中不易丟失；二是它的渲染效果還可以；三是它導出的文件體積很小，后期傳輸方便，并且對電腦配置要求不高；四是它支持的系統多，還可以導出MAC系統的可執行文件等等吧……

    思路

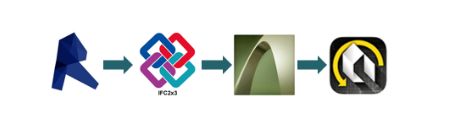

    流程圖

    如圖，我們將以IFC為中間格式，實現模型的流轉，所幸的是ArchiCAD對于IFC的支持度很好，不信的話這里可以做個小實驗，把Revit模型導出的ifc文件分別再導入Revit本身和ArchiCAD里，對比一下你就會明白ArchiCAD所倡導的OpenBIM所言不虛，以及Revit在這方面表現的是有多坑爹。這里值得注意的是軟件的版本，如果我們想要得到的是.exe或者.dmg的脫機文件，那么ArchiCAD16是后一個支持的版本了，后面的版本加入了BIMx超級模型的功能，很強大但是要查看的話還是需要額外裝一個瀏覽的軟件的。

    下面我們采用Revit2016及ArchiCAD16來詳細介紹其實現過程。

    流程

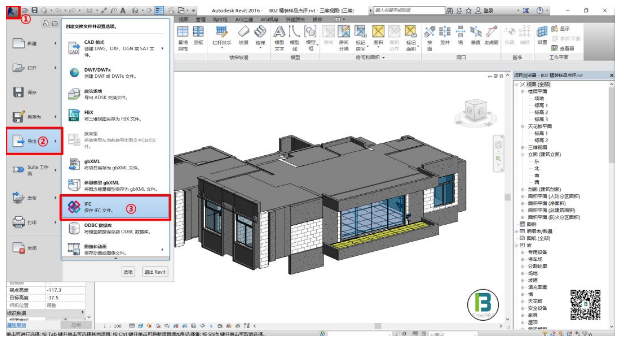

    1、在Revit打開需要導出的模型，點擊左上角Revit圖標→導出→IFC；

    這里需要注意的是如果你的模型是以鏈接的形式組織在一起的話，需要分別打開各個鏈接文件分別導出，因?yàn)閷?dǎo)出IFC文件不包含所鏈接的模型。

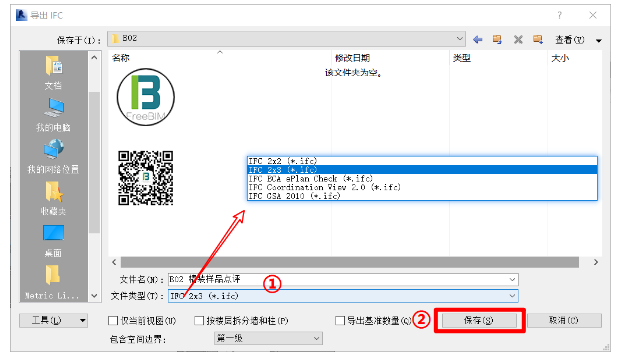

    2、在彈出的導出界面點擊文件類型下拉選擇IFC2x3，然后點擊保存之后重復上述步驟把所有要導出的文件都導出來；

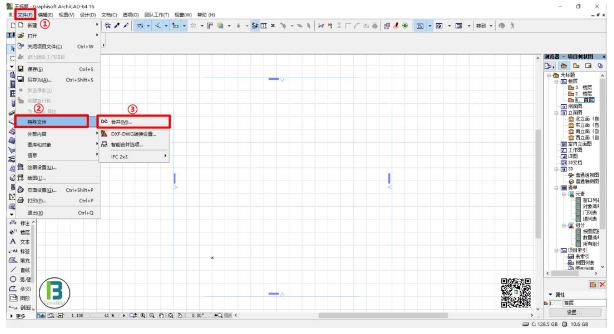

    3、好，我們轉戰ArchiCAD,打開ArchiCAD新建一個空白的文檔，然后點擊文件→特殊文件→合并；

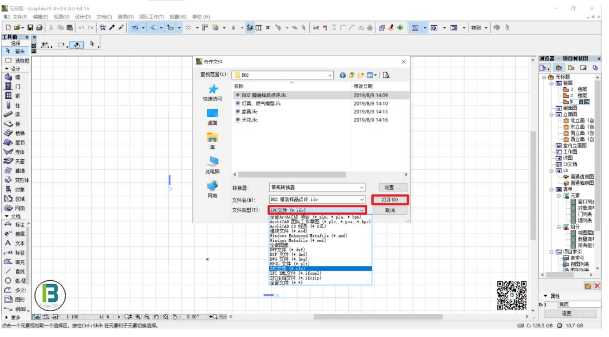

    4、找到我們剛剛導出的ifc文件位置，這時候看不到的話就點擊文件類型下拉選擇IFC文件就可以看到了，選擇一個然后打開；

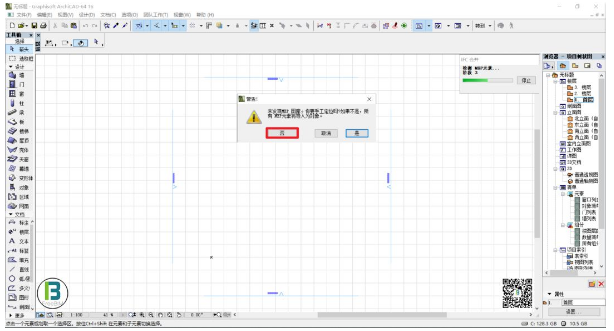

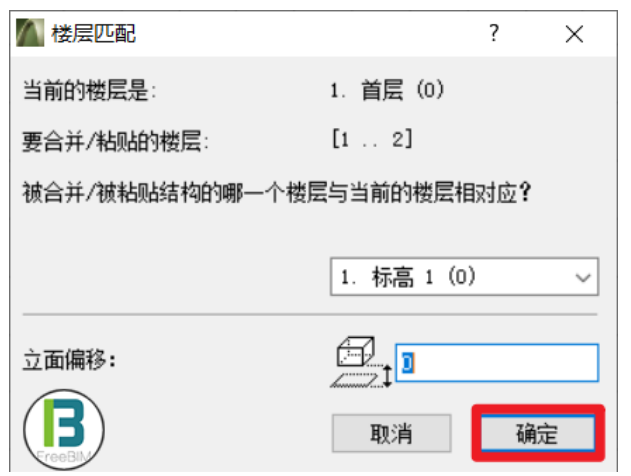

    5、如果調出下圖的警告說明我們沒有安裝ArchiCAD的MEP模塊，沒關系，我們點否，讓它轉化加載完后會彈出樓層匹配對話框讓我們定位，根本實際需要來調整，默認點按原點點擊確定就可以了，把每個ifc文件都如此這般導進來；

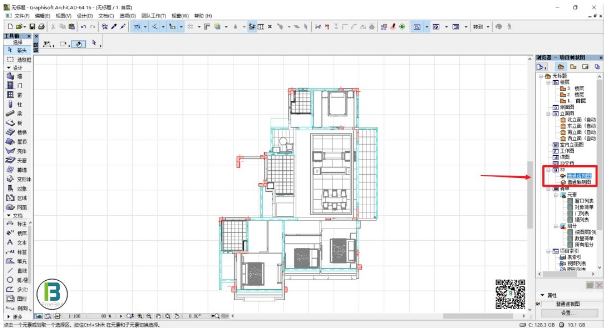

    6、在右側的瀏覽器-項目樹狀圖里找到3D點擊一個進入三維視圖，看看是不是還可以，丟失現象并不嚴重，可以查漏補缺一下；

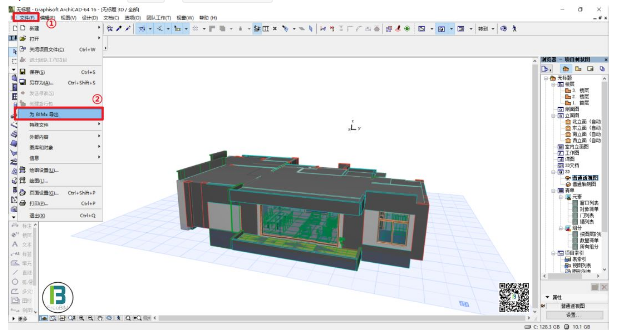

    7、接著，我們點擊文件→為BIMx導出；

    8、在彈出的對話框里當右下角的導出不再灰顯可以點擊的時候就大膽地點擊它；

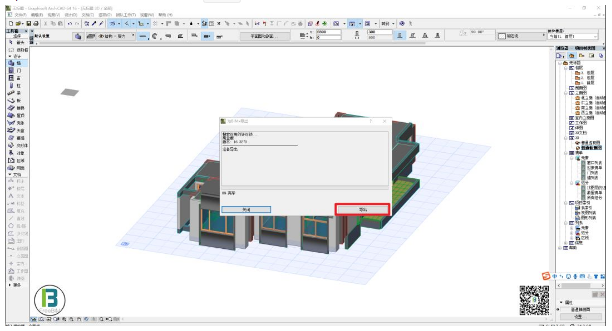

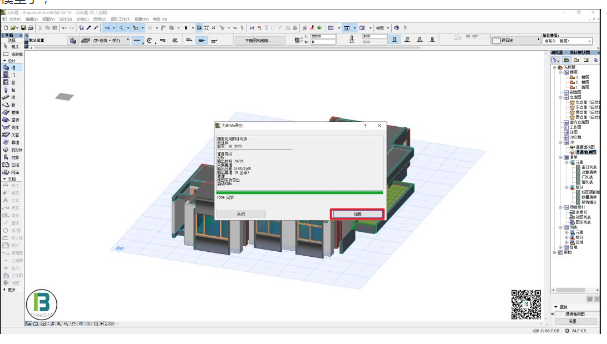

    9、等它導出完，右下角的加載可以點的時候就接著大膽地點擊它，這時會啟動BIMx等會就能看到模型了；

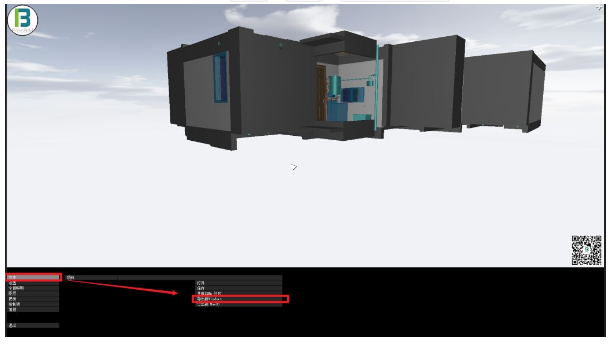

    10、然后我們?cè)贐IMx里設置一番就可以導出了，怎么設置呢，點擊鍵盤ESC鍵會在左下角有設置項，根據需要調整一下，導出的話選擇文件→項目→導出到windows；

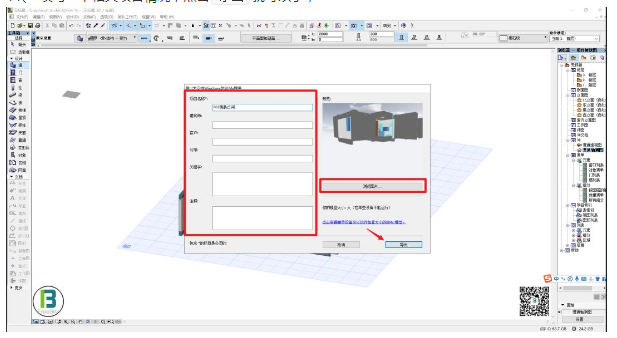

    11、填寫一下相關項目情況，點擊導出就可以了；

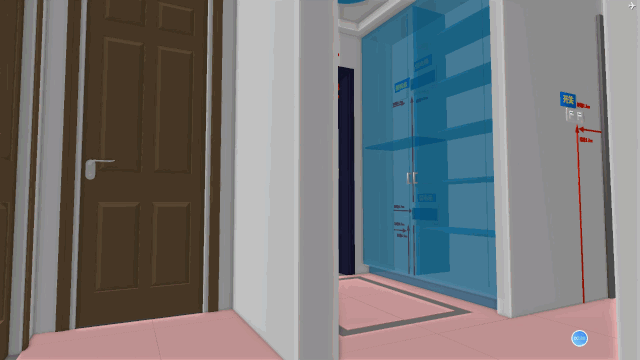

    12、我們看一下最終導出的樣子吧。

    后記

    其實ArchiCAD還做了一款與Revit實現互導的插件，當然也是基于IFC的，但基于自身做了些優化，也可以試試。
